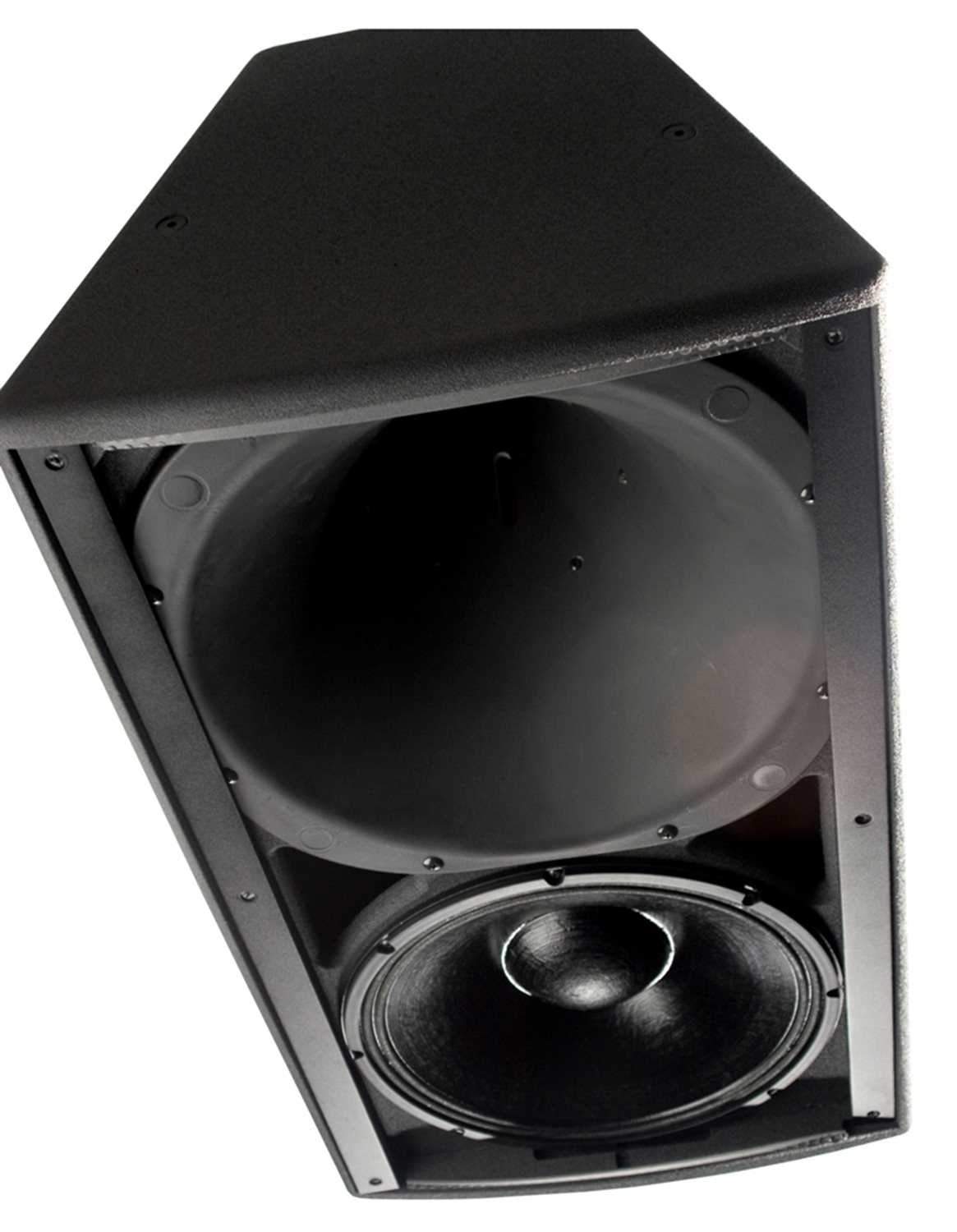

Yorkville U15B Haut-parleur passif 3 voies 15 pouces
Conçu pour les utilisateurs audio professionnels sérieux, le U15 fait partie des boîtiers de sonorisation portables haute puissance les plus avancés, les plus polyvalents et les plus efficaces disponibles sur le marché aujourd'hui. L'U15 est une conception radicale d'enceinte de haut-parleur utilisant la technologie brevetée Unity Summation Aperture Horn, inventée par le concepteur de haut-parleurs Tom Danley.
L'U15 offre une distribution de fréquences hautes/moyennes remarquablement uniforme grâce à son ensemble pavillon 60° x 60°. La combinaison de ce pavillon conique à directivité constante, d'un woofer haute puissance de 15" et de leur attention sans fin aux détails, jusqu'à la conception idéale de l'enceinte trapézoïdale, a donné naissance à un haut-parleur extrêmement polyvalent. Le pavillon Unity de l'U15 combine un seul pavillon de 1 pouce. Haut-parleur de compression à gorge (diaphragme de 1,75") avec trois haut-parleurs médium à aimant en céramique de 5" tirant à travers des fentes alignées dans le temps dans la paroi du pavillon. Cela mélange parfaitement les fréquences moyennes et hautes tout en offrant une capacité de puissance et une clarté exceptionnelles de 300 Hz à 20 kHz.
Le U15 est livré avec un crossover passif à 3 voies haute définition doté de leur protection exclusive de klaxon sans interruption PTC. Cependant, il peut être facilement bi-amplifié au moyen d'un interrupteur sur la plaque jack arrière et en utilisant le processeur UP15 Unity en option, conçu spécifiquement pour optimiser les caractéristiques sonores de l'U15. L'UP15 a été développé pour garantir un fonctionnement « plug-and-play » sans problème et offre en outre une sortie subwoofer.
L'U15, compact et ultra efficace, est une enceinte de 800 watts de forme trapézoïdale avec un point de croisement soigneusement choisi pour adapter parfaitement les caractéristiques de directivité du pavillon conique au woofer en néodyme. Avec un encombrement et un poids aussi compacts, l'U15 trouve facilement sa place en tant qu'enceinte FOH, moniteur de batterie, side fill, front ou down fill ou pratiquement dans toutes les situations où un système de sonorisation de qualité professionnelle est requis. La clarté sonore inégalée et la réponse en fréquence fluide le rendent également idéal pour la lecture de musique. Avec de la musique préenregistrée, le U15 possède la haute-fidélité qui le place à égalité avec certains des meilleurs moniteurs de référence de studio. Mais contrairement aux moniteurs de référence de studio traditionnels, le U15 est capable de produire une puissance de 1 000 watts à très haut rendement sous 4 ohms. La forme trapézoïdale a été conçue pour un agencement multi-boîtes et compact.
En regardant un tracé polaire pour un réseau compact à 3 boîtes, on remarquerait à quel point il se comporte extrêmement bien. De plus, en raison de la nature du cornet conique, le diagramme polaire reste assez constant quelle que soit toute rotation verticale ou hors axe qui lui est appliquée. Il agit de la même manière sur tous les axes verticaux, ce qui le rend idéal pour une utilisation verticale ou sur le côté, sans qu'il soit nécessaire de faire pivoter le klaxon.
Une reproduction ultra claire sur la bande haut-médium avec une réponse en fréquence extrêmement linéaire est obtenue grâce à la technologie brevetée Unity Horn.
La technologie du pavillon Unity combine un seul haut-parleur de compression haute fréquence à diaphragme de 1,75" et trois haut-parleurs médium à aimant en céramique de 5" sur un seul pavillon conique très efficace. Celui-ci combine l'énergie des hautes et moyennes fréquences dans un seul cornet de 60° x 60° produisant tout le contenu de 300 Hz à 20 kHz.
Le titulaire du brevet, Tom Danley, l'explique de cette façon : "Avec un pavillon conique, on voit qu'à la sortie du moteur de compression, le taux d'expansion est très rapide à la coupure des hautes fréquences, et comme le taux d'expansion agit comme un filtre passe-haut, l'énergie des basses fréquences ne se couple pas à la bouche. quelques centimètres vers la bouche et on constate que le taux d'expansion est beaucoup plus lent et adapté aux bas médiums, si seulement c'était là que se trouvait le haut-parleur. Tout ce que l'on a à faire est d'obtenir un haut-parleur médium, adapté à un chargement efficace du pavillon dans cette bande de fréquences. et trouvez le point de l'évasement où le taux d'expansion est adapté à cette plage de fréquences et couplez le son à ce point. Parce que le pilote de compression et chaque pilote médium sont à moins de 1/4 de longueur d'onde l'un de l'autre, leur sortie se combine de manière combinée et cohérente, quelque chose ce qui ne peut pas se produire si les conducteurs étaient éloignés de plus d'environ 1/3 de longueur d'onde.
En application, les quatre haut-parleurs montés dans un klaxon Unity mesurent et agissent comme une source ponctuelle unique. Le son produit par les quatre haut-parleurs combinés agit comme un seul haut-parleur. Un DSP (traitement numérique du signal) supplémentaire n'est pas nécessaire pour aligner temporellement les fréquences moyennes et hautes comme l'exigent les conceptions moins innovantes. Cela minimise, voire élimine les problèmes de phase et de lobation généralement associés aux enceintes à 3 voies à pavillons multiples standard.
La charge du pavillon à haute efficacité signifie que les haut-parleurs de moyenne et haute fréquence sont entraînés de manière conservatrice, bien en dessous de la puissance maximale de chaque composant. Grâce à une charge efficace du pavillon et à une réserve élevée, la distorsion harmonique des médiums est généralement bien inférieure à celle mesurée dans la plupart des haut-parleurs au même SPL, et bien inférieure à ce que n'importe quel haut-parleur de compression de 2 pouces pourrait atteindre. Contrairement à d'autres haut-parleurs multiples, deux ou Dans les systèmes de haut-parleurs large bande à trois voies, il y a peu d'auto-interférences entre les différents composants au niveau du croisement et contrairement aux systèmes de haut-parleurs conventionnels, les tracés polaires sont exempts de lobes et de grands changements de directivité par rapport à la fréquence.
La technologie Unity tire parti de la nature du taux de fusée variable d'un cornet conique. En sectionnant le pavillon en fonction du taux d'expansion, le pavillon peut être divisé en bandes de fréquences et être chargé avec des haut-parleurs appropriés montés à l'extérieur du chemin acoustique. L'espacement avant-arrière des haut-parleurs sur le klaxon compense exactement les retards « intégrés » inhérents aux pilotes et le déphasage/retard introduit par le crossover. Les mesures polaires montrent que même si quatre haut-parleurs chargent le klaxon, acoustiquement, ils agissent comme UNE seule source. Les mesures d'énergie en fonction du temps montrent UNE source. Les mesures de phase acoustique ne donnent aucune indication sur l'endroit où se trouve le croisement ; en fait, il ressemble et agit comme une source ponctuelle.
Recherche et développement approfondis utilisant les derniers logiciels de mesure et de modélisation acoustiques pour garantir que toutes les enceintes de la série Unity fonctionnent de la même manière, seules ou dans des baies groupées serrées.
Pour faciliter le montage et le vol de toutes les armoires, neuf points de montage/vol sont standard comme suit sur toutes les armoires de la série Unity : 2 en haut, 2 en bas, 2 de chaque côté et un seul retrait. Les 9 points de vol comportent des inserts filetés pour les boulons à œil ATM de 3/8", la norme de facto pour le matériel volant en raison de leur résistance et de leur durabilité, sans parler de l'une des tolérances de charge les plus élevées de l'industrie.
Caractéristiques:- Haut-parleur large bande 3 voies de 2 000 watts (programme 1 000 watts)
- SPL maximum 131 dB en crête (128 dB en continu)
- L'ensemble unique de pavillon Unity 60° x 60° combine des haut-parleurs de moyennes et hautes fréquences sur un pavillon conique.
- Les quatre pilotes de composants montés dans un pavillon Unity sont mécaniquement alignés dans le temps pour mesurer et agir comme une source ponctuelle unique.
- Aucune auto-interférence entre les composants individuels des haut-parleurs.
- Neuf points d'accrochage et un adaptateur de support interne permettent toutes les configurations de montage et de vol possibles.
- Construction d'armoire en bouleau de 15 mm à 11 plis.
- U15B - finition ultrathane noire (peinte)
- Fabriqué au Canada
- Type de systèmehaut-parleurs passifs à trois voies
- Puissance du programme : 1 000 watts (crête de 2 000 watts)
- Biampable : oui
- Impédance nominale : 4 ohms
- Sensibilité : 98 dB @1Watt/1m
- SPL maximum : 131 dB en crête (128 dB en continu)
- Réponse en fréquence (Hz +/- 3dB) : 50 - 20k
- Fréquence de croisement : 300 Hz / 1250 Hz
- Configuration du pilote : 15" / 3 x 5" / 1,75"
- Haut-parleurs HF : 1,75" polyester
- Impédance HF : 8 ohms
- Klaxon HF : pavillon unitaire conique (gorge 1")
- Dispersion HF : 60 x 60 (°H x °V)
- Protection HF : PTC
- Haut-parleurs MF : 3 bobines vocales en céramique de 5" de 1"
- MF
