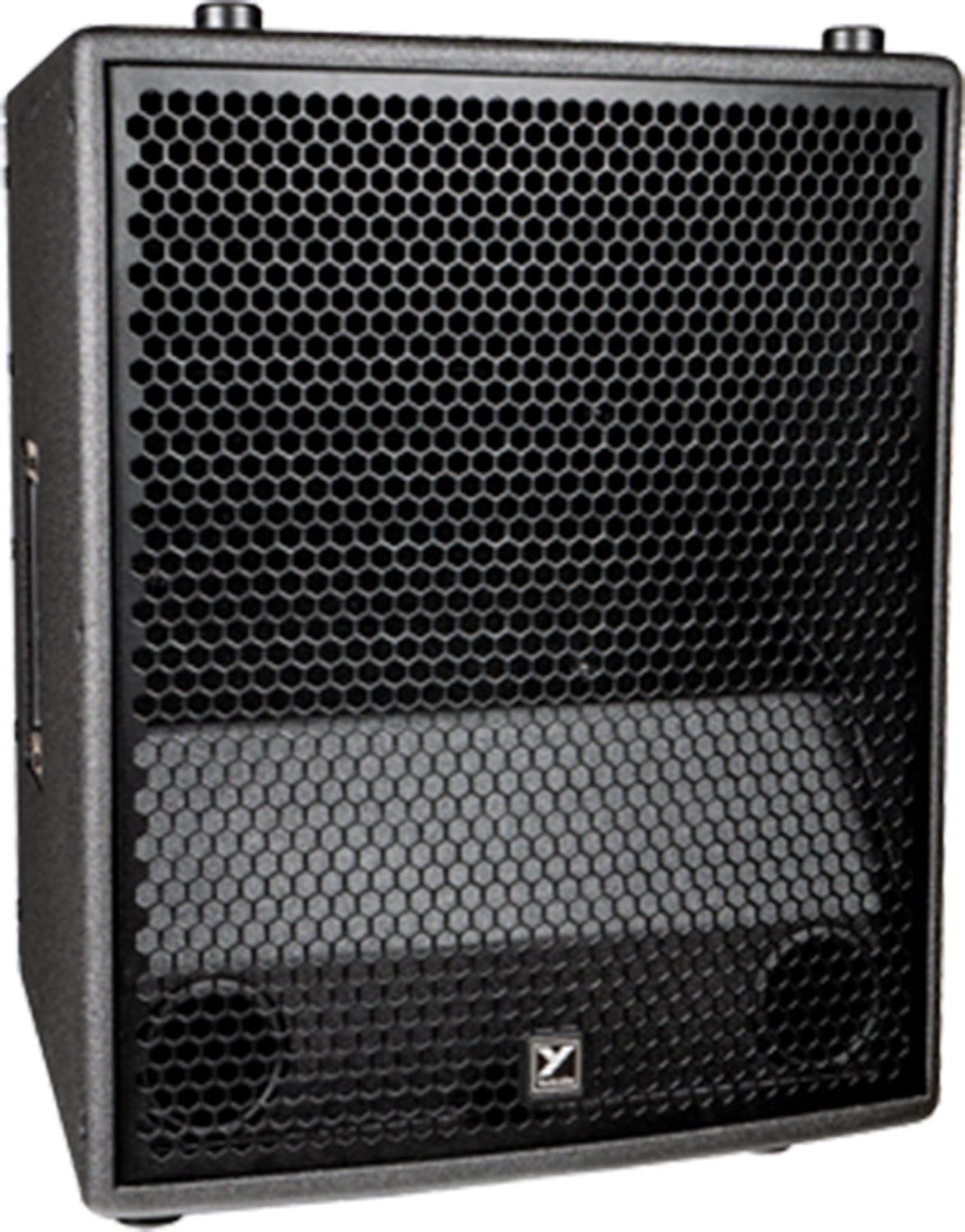

Yorkville SA153 Haut-parleur amplifié pleine gamme à 3 voies

Le Yorkville Sound SA153 à 3 voies de 15 pouces est un haut-parleur de sonorisation portable professionnel du système Synergy Array Series et est conçu pour être utilisé comme haut-parleur large bande principal et utilisé en conjonction avec les subwoofers amplifiés SA315S et SA221S pour créer un son évolutif. système audio à source ponctuelle bien adapté aux sociétés de sonorisation professionnelles, aux maisons de location, aux groupes en tournée, aux musiciens, aux festivals, aux concerts, aux DJ mobiles et autres fournisseurs de son.

Le cœur du haut-parleur large bande SA153 intègre les technologies Paraline Lens et Synergy Horn de Tom Danley, qui offrent un rendement remarquablement élevé et une clarté impeccable. L'objectif Paraline du SA153 est équipé d'un pilote de compression coaxial ainsi que d'un woofer de 15" monté sur un pavillon à directivité constante de 22,5°H x 45°V. En canalisant les ondes sonores le long de chemins équidistants, la lentille Paraline convertit le pilote de compression source ponctuelle en une source de ligne avec une phase et une amplitude constantes. Le résultat est un champ sonore et un modèle de couverture complètement équilibrés sur les plans horizontal et vertical de l'enceinte. La conception inhabituelle du SA153 permet aux enceintes d'être placées côte à côte sans interférence. Les enceintes peuvent être placées ensemble pour couvrir un motif aussi large que souhaité, y compris 360 degrés, sans aucun motif de lobage ou d'interférence.

Le système technologiquement avancé offre flexibilité et puissance sans être trop complexe. Le panneau arrière comporte un ensemble de commandes simplifiées permettant d'intégrer l'enceinte dans n'importe quel environnement. Il existe des voyants LED pour le clip, la limite et l'activité. Le bouton de contrôle de niveau atténue ou amplifie la sortie du haut-parleur, tandis qu'un sélecteur de réglage HF dédié permet de maintenir la réponse en fréquence plate lors de l'utilisation d'un ensemble de plusieurs enceintes. Un commutateur de mode (Sub/No Sub) permet d'utiliser l'enceinte sans sub (No Sub) avec un passe-haut de 40 Hz, tandis que la sélection Sub utilise un filtre HP de 100 Hz.

Le SA153 dispose d'une seule entrée XLR avec deux sorties XLR parallèles pour connecter des subwoofers SA135 large bande supplémentaires et SA315S ou SA221S. Jusqu'à 20 subwoofers/tops peuvent être connectés en série sans perte de signal (avec des câbles symétriques). Le boîtier robuste est fabriqué à partir de contreplaqué de bouleau de 15 mm avec un revêtement de peinture résistant pour haut-parleur. Le haut-parleur est doté d'un système de montage sur rail et barre de verrouillage, ce qui rend le pilotage du système simple et sûr. La barre de verrouillage se fixe également au chariot de l'armoire pour un transport sûr et facile. Les pieds et coupelles UHMW emboîtables se trouvent également en haut et en bas pour assurer la stabilité lors de l'empilage. Un câble d'alimentation est inclus.

Technologie de lentille Paraline

La géométrie unique de la lentille Paraline brevetée est capable de produire un front d'onde de forme précise qui correspond au modèle de couverture physique du cornet. Il le fait tout en fournissant une gorge de cornet continue d'une armoire à l'autre sur le plan horizontal. Cela élimine pratiquement le filtrage en peigne généralement associé aux armoires traditionnellement disposées. La lentille Paraline est alimentée par un haut-parleur mi-haut à haut rendement, ce qui entraîne un couplage transparent et un modèle de couverture correspondant.

Technologie de corne de synergie

La configuration Synergy Horn de la lentille Paraline couplée à un seul woofer à haut rendement de 15" couple de manière transparente la sortie des deux haut-parleurs tout en fonctionnant comme une véritable source ponctuelle. Le pavillon utilise toute la zone avant de l'enceinte, maximisant l'efficacité et le contrôle de la directivité.

Aperçu des fonctionnalités

• Enceinte amplifiée 3 voies large bande : 2 600 watts (programme), 5 000 watts (crête)
• 1 x woofer LF de 15 pouces, 1 x pilote de compression coaxial MF/HF
• Intègre les technologies brevetées Paraline Lens et Synergy Horn de Tom Danley.
• Rendement exceptionnellement élevé et clarté impeccable
• Matériel de gréage simple et sécurisé
• Modèle de couverture extrêmement bien contrôlé
• SPL maximum mesuré (pondéré C, maintien maximum) : 131 dB en continu, 137 dB en crête
• Réponse en fréquence (±3 dB) : 55 Hz à 18 kHz
• Dispersion (H x V) : 22,5 x 45° (asymétrique 10° vers le haut, 35° vers le bas)
• Entrées audio : 1 XLR, 2 x boucles XLR
• Connexions CA : 1 entrée, 1 boucle (powerCON verrouillable)
• Entièrement évolutif pour un événement de toute taille
• Conçu pour être utilisé avec les caissons de basses Synergy SA315 et SA221S
• Construit en contreplaqué de bouleau multiplis à haute résistance

spécification

• Haut-parleur de sonorisation
• Configuration
• Actif 3 voies
• Type de boîtier
• Haut-parleur à klaxon/klaxon plié
• Capacité de puissance totale
• Programme 2600 W
• 5 000 W de pointe
• Puissance nominale de l'amplificateur
• HF : 1 x 300 W Programme
• MF : 1 programme de 300 W
• LF : 1 programme de 2 000 W
• Classe d'amplificateur
• HF : Classe H
• MF : Classe H
• LF : Classe D
Conducteurs
• Pilote HF
• 1 x 1,75" / 44,45 mm
• Pilote MF
• 1 x 3,5" / 88,9 mm
• Pilote LF
• Haut-parleur de graves 1 x 15" / 38,1 cm
• Bobine acoustique LF
• 3,5" / 88,9 mm
• Aimant
• Néodyme
• Performance
• Fréquence de réponse
• 55 Hz à 18 kHz ±3 dB
• SPL maximal
• 137 dB (crête)
• 131 dB (continu)
• Angle de couverture
• 22° H x 45° V (principal)
• Plage de gain
• -24 dB à +8 dB
• Impédance d'E/S
• Entrée : 35 kiloohms (équilibré)
• Protections
• Surcharge croisée, excursion, limiteur de sortie, surtension, alimentation électrique, thermique
• Connectivité
• E/S audio
• 1 x entrée ligne symétrique femelle XLR 3 broches
• 2 x sortie ligne symétrique XLR 3 broches mâle
• Traitement de signal
• Traitement dynamique
• Limiteur rapide, limiteur, limiteur de crête
• Pouvoir
• Puissance d'entrée CA
• 100 à 240 VCA, 50/60 Hz
• Connecteur d'alimentation CA
• 1 x entrée powerCON (verrouillage)
• 1 x sortie powerCON (verrouillage)
• Consommation de courant
• 120 VCA :
• 3,3 A (maximum)
• 1,8 A (typique)
• 240 VCA :
• 1,6 A (maximum)
• 0,92 A (typique)
• Physique
• Poignées
• 1 x chaque côté
• Refroidissement
• Convection
• Materiel de construction
• Contre-plaqué
• Dimensions
• 21 à 12,3 x 24 x 26,5" / 53,3 à 31,2 x 61 x 67,3 cm
• Poids
• 115 lb / 52,2 kg
