Yamaha RIO1608-D2 Rack d'E/S 16 x 8 pour consoles séries CL et QL

Yamaha RIO1608-D2 16 x 8 I/O Rack pour consoles CL et QL

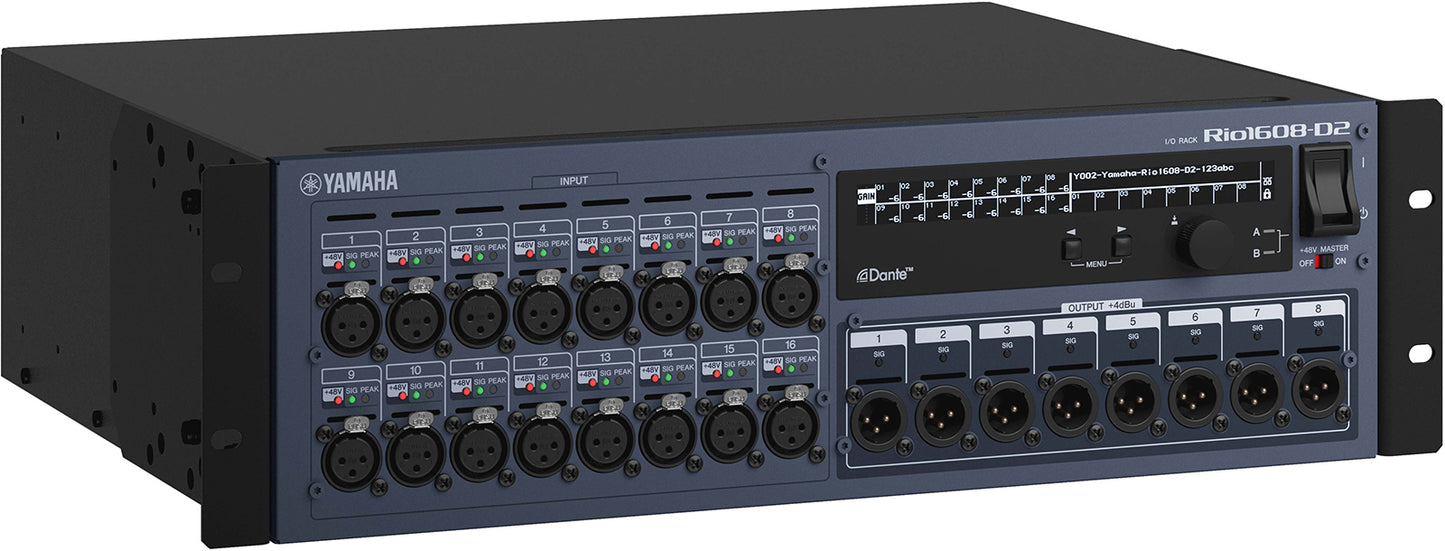

Le Yamaha RIO1608-D2 est un rack I/O haute performance qui dispose de 16 entrées analogiques et de 8 sorties analogiques, et est compatible avec les consoles Yamaha CL et QL ainsi que la série RIVAGE PM. Le RIO1608-D2 se connecte directement aux réseaux audio numériques Dante, permettant une configuration système flexible. Des unités d'alimentation doubles sont intégrées pour une haute fiabilité, et un affichage alphanumérique/graphique offre une confirmation visuelle facile.

Caractéristiques :

• 16 entrées analogiques et 8 sorties.
• Des connexions redondantes sont prises en charge avec des connecteurs principaux et secondaires. Les connexions en chaîne sont également prises en charge.
• Affichage complet et contrôle local du gain et d'autres paramètres.
• Des unités d'alimentation à double alimentation sont intégrées pour une haute fiabilité.

Spécifications :

• Fréquence d'échantillonnage externe :
  • 44.1kHz : +4.1667 %, +0.1 %, -0.1 %, -4.0 % ±200ppm
  • 48kHz : +4,1667 %, +0,1 %, -0,1 %, -4,0 % ±200ppm
  • 88.2kHz : +4.1667 %, +0.1 %, -0.1 %, -4.0 % ±200ppm
  • 96kHz : +4,1667 %, +0,1 %, -0,1 %, -4,0 % ±200ppm
• Délai de signal :
  • Moins de 1,7 ms de connexion Rio INPUT à Rio OUTPUT avec PM10 utilisant Dante, Fs = 96 kHz
  • Latence de réception Dante réglée à 0,25 msec
• Réponse en fréquence :
  • +0,5, -1,5 dB 20 Hz-20 kHz, se réfère à +4 dBu sortie @1 kHz, ENTRÉE à SORTIE, Fs= 48 kHz
  • +0,5, -1,5 dB 20 Hz-40 kHz, se réfère à +4 dBu sortie @1 kHz, ENTRÉE à SORTIE, Fs= 96 kHz
• Distorsion Harmonique Totale (mesurée avec un filtre de 18dB/octave à 80kHz) :
  • Moins de 0,05 % 20 Hz-20 kHz @ +4 dBu dans 600Ω, Fs= 48 kHz
  • Moins de 0,05 % 20 Hz-40 kHz @ +4 dBu dans 600Ω, Fs= 96 kHz
  • SORTIE vers ENTRÉE, Gain d'entrée = Min.
• Hum & Noise (mesuré avec filtre A-Weight) :
  • -128 dBu typ., Bruit d'entrée équivalent, Gain d'entrée = Max.
  • -88 dBu Bruit de sortie résiduel, ST maître éteint.
• Plage Dynamique :
  • 112 dB typ., Convertisseur DA
  • 108 dB typ., ENTRÉE à SORTIE, Gain d'entrée = Min.
• Crosstalk @ 1kHz (mesuré avec un filtre de 30dB/octave @22kHz) : -100dB, canaux INPUT/OUTPUT adjacents, Gain d'entrée = Min.
• Dimensions (LxHxP) : 18,90 x 5,20 x 14,47"
• Poids net : 21,16 lbs
• Exigences en matière d'alimentation :
  • Puissance : 72W
  • Tension et Hertz : 100-240V 50/60 Hz
• Plage de température :
  • Fonctionnement : 32 à 104°F
  • Stockage : -4 à 140°F
• Valeur NC :
  • MODE VENTILATEUR FAIBLE : NC=15
  • MODE VENTILATEUR ÉLEVÉ : NC=25
  • Position de mesure : 1 m du devant de l'unité
