Shure AD4QNP=-B Récepteur sans fil numérique 4 canaux pour émetteurs AD / ADX - Bande B - 606-810 MégaHertz
Axient Digital propose des options de récepteurs doubles et quadruples qui ouvrent la porte à une gamme complète de fonctionnalités, allant de la RF haute performance à l'audio numérique transparent.
Le récepteur numérique à quatre canaux AD4Q établit une nouvelle norme en matière d'efficacité spectrale. Les caractéristiques de performance révolutionnaires incluent un large réglage, une faible latence, un mode Haute Densité (HD) et Quadversity, garantissant des performances solides dans les environnements RF les plus difficiles. Le contrôle en réseau, la sortie AES3 + AES67 + Dante et les options de routage des signaux apportent un nouveau niveau de gestion et de flexibilité à l'ensemble du flux de travail.
Features:
- Plage de réglage large jusqu'à 184 MHz
- Véritable réception de diversité numérique par canal pour la résistance aux abandons
- Contrôle en réseau avec Wireless Workbench® et l'application ShurePlus™ Channels
- Mode Quadversity™ pour une couverture d'antenne étendue et une amélioration du rapport signal sur bruit RF
- La prise casque du panneau avant permet la surveillance Dante Cue et Dante Browse
- Commutateur Ethernet configurable pour sortie numérique Dante redondante
- Sorties XLR/AES3 commutables
- Le mètre de qualité de canal affiche le rapport signal sur bruit RF
- Connecteurs AC verrouillables

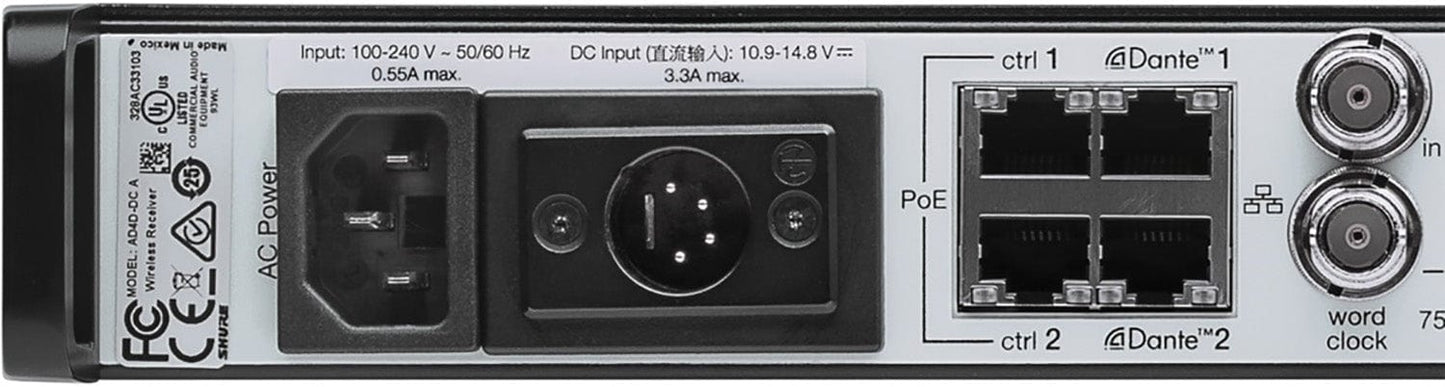

- Module DC optionnel disponible pour soutenir une alimentation redondante
Spécifications :
- Portée de travail : 100 m (330 pi)
- RF Tuning Step Size: 25 kHz, varie selon la région
- Image Rejection: >70 dB, typical
- Sensibilité RF : -98 dBm à 10-5 BER
- Sortie Analogique de Latence :
- STD : 2,08 ms
- HD : 2,96 ms
- Réponse en fréquence audio :
- AD1 : 20 - 20 kHz (±1 dB)
- AD2 : Remarque : Dépend du type de microphone
- Rapport Signal-à-Bruit (Plage Dynamique) : typique, 20 Hz à 20 kHz, réglage de gain du récepteur = -12 dB
- XLR Sortie Ligne : A-Pondéré : 120 dB / Non Ponderé : 117 dB
- Numérique (AES3/Dante) : A-pondéré : 130 dB / Non pondéré : 126 dB
- Total Harmonic Distortion: -6 dBFS, 1 kHz, System Gain @ +10 <0.01%
- Polarité audio du système : Une pression positive sur le diaphragme du microphone produit une tension positive sur la broche 2 (par rapport à la broche 3 de la sortie XLR) et sur la pointe de la sortie de 6,35 mm (1/4 pouce).
- Plage de température de fonctionnement : -18°C (0°F) à 50°C (122°F)
- Plage de température de stockage : -29°C (-20°F) à 65°C (149°F)
- Sortie Audio :
- Plage d'ajustement du gain : -18 à +42 dB par pas de 1 dB (plus réglage Muet)
- Configuration :
- XLR : Équilibré à transformateur (1=masse, 2=audio +, 3=audio -)
- TRS : Transformateur couplé équilibré (Tip = Audio +, Ring = Audio -, Sleeve = Terre)
- Impedance : 100 Ω, Typique, Sortie ligne XLR
- Sortie à pleine échelle (charge de 200K Ω) :
- Réglage de la LIGNE : +18 dBV
- Réglage MIC : -12 dBV
- TRS : +8 dBV
- Interrupteur Mic/Line : atténuation de 30 dB
- Protection contre l'alimentation fantôme : Oui
- Dimensions : 44 x 483 x 333 mm H x L x P
- Poids : 4,8 kg (10,6 lbs), sans antennes
- Logement : Acier ; Aluminium extrudé
- Exigences en matière d'alimentation : 100 à 240 V CA, 50-60 Hz, 0,68 A max.
- Dissipation de puissance thermique :
- Maximum : 31 W (106 BTU/h)
- Au repos : 21 W (72 BTU/h)
- Exigences en alimentation DC : 10,5 à 32V DC, 4,0 A max.
- Interface réseau : 10/100 Mbps, 1 Gbps, audio numérique Dante
- Capacité d'adressage réseau : DHCP ou adresse IP manuelle
- Longueur de câble maximale : 100 m (328 pi)
- Sortie en cascade :
- Type de connecteur : BNC
- Remarque : Pour la connexion d'un récepteur supplémentaire dans la même bande
- Configuration : Déséquilibré, passif
- Impedance : 50 Ω
- Perte d'insertion : 0 dB, typique
- RF Input:
- Spurious Rejection: >80 dB, typical
- Type de connecteur : BNC
- Impedance : 50 Ω
- Tension de polarisation : 12 à 13,5 V CC, 150 mA maximum, par antenne
- Commutable marche-arrêt
- Plage de fréquence porteuse RF dépendante du modèle : AD4Q=B : 606-810 MHz
- Portée de travail : 100 m (330 pi)
- RF Tuning Step Size: 25 kHz, varie selon la région
- Image Rejection: >70 dB, typical
- Sensibilité RF : -98 dBm à 10-5 BER
- Sortie Analogique de Latence :
- STD : 2,08 ms
- HD : 2,96 ms
- Réponse en fréquence audio :
- AD1 : 20 - 20 kHz (±1 dB)
- AD2 : Remarque : Dépend du type de microphone
- Rapport Signal-à-Bruit (Plage Dynamique) : typique, 20 Hz à 20 kHz, réglage de gain du récepteur = -12 dB
- XLR Sortie Ligne : A-Pondéré : 120 dB / Non Ponderé : 117 dB
- Numérique (AES3/Dante) : A-pondéré : 130 dB / Non pondéré : 126 dB
- Total Harmonic Distortion: -6 dBFS, 1 kHz, System Gain @ +10 <0.01%
- Polarité audio du système : Une pression positive sur le diaphragme du microphone produit une tension positive sur la broche 2 (par rapport à la broche 3 de la sortie XLR) et sur la pointe de la sortie de 6,35 mm (1/4 pouce).
- Plage de température de fonctionnement : -18°C (0°F) à 50°C (122°F)
- Plage de température de stockage : -29°C (-20°F) à 65°C (149°F)
- Sortie Audio :
- Plage d'ajustement du gain : -18 à +42 dB par pas de 1 dB (plus réglage Muet)
- Configuration :
- XLR : Équilibré à transformateur (1=masse, 2=audio +, 3=audio -)
- TRS : Transformateur couplé équilibré (Tip = Audio +, Ring = Audio -, Sleeve = Terre)
- Impedance : 100 Ω, Typique, Sortie ligne XLR
- Sortie à pleine échelle (charge de 200K Ω) :
- Réglage de la LIGNE : +18 dBV
- Réglage MIC : -12 dBV
- TRS : +8 dBV
- Interrupteur Mic/Line : atténuation de 30 dB
- Protection contre l'alimentation fantôme : Oui
- Dimensions : 44 x 483 x 333 mm H x L x P
- Poids : 4,8 kg (10,6 lbs), sans antennes
- Logement : Acier ; Aluminium extrudé
- Exigences en matière d'alimentation : 100 à 240 V CA, 50-60 Hz, 0,68 A max.
- Dissipation de puissance thermique :
- Maximum : 31 W (106 BTU/h)
- Au repos : 21 W (72 BTU/h)
- Exigences en alimentation DC : 10,5 à 32V DC, 4,0 A max.
- Interface réseau : 10/100 Mbps, 1 Gbps, audio numérique Dante
- Capacité d'adressage réseau : DHCP ou adresse IP manuelle
- Longueur de câble maximale : 100 m (328 pi)
- Sortie en cascade :
- Type de connecteur : BNC
- Remarque : Pour la connexion d'un récepteur supplémentaire dans la même bande
- Configuration : Déséquilibré, passif
- Impedance : 50 Ω
- Perte d'insertion : 0 dB, typique
- RF Input:
- Spurious Rejection: >80 dB, typical
- Type de connecteur : BNC
- Impedance : 50 Ω
- Tension de polarisation : 12 à 13,5 V CC, 150 mA maximum, par antenne
- Commutable marche-arrêt
- Plage de fréquence porteuse RF dépendante du modèle : AD4Q=B : 606-810 MHz
