Rupert Neve Design Portique II MBP

Basé sur les chemins de signaux haute tension, discrets et de classe A rendus célèbres dans le mélangeur 5088, le processeur Portico II Master Buss est un outil créatif qui redéfinit les limites et les limites de la compression et de la limitation traditionnelles à 2 canaux. Bien que développé à l'origine pour les applications de mastering, le MBP est rapidement devenu un favori des ingénieurs mix, des ingénieurs de suivi et même des ingénieurs FOH. Du mixage d'EDM riche en basses au maître délicat d'un ensemble de chambre, il a quelque chose à offrir à tout le monde, quel que soit l'utilisation ou le genre.

Caractéristiques:

• Seuil - Ce potentiomètre à 31 crans ajuste le niveau auquel le compresseur commence à atténuer le signal et est entièrement variable dans une plage de niveau de signal de +20 dBu à -30 dBu. Si le niveau du signal d’entrée du compresseur dépasse le niveau seuil défini, une compression se produira.
• Rapport - Ce potentiomètre à 31 crans ajuste la pente du compresseur entre 1:1 et 40:1.
• Blend - Ce potentiomètre à 31 crans ajuste le rapport de mélange du signal non compressé (sec) avec le signal compressé (humide). Lorsque Blend est complètement dans le sens inverse des aiguilles d'une montre (CCW), seul le signal non compressé est audible. Lorsque Blend est complètement tourné dans le sens des aiguilles d'une montre (CW), seul le signal compressé est audible. Le réglage de Blend entre 0 % et 100 % permet d'obtenir une compression parallèle.
• Comp In - Cet interrupteur à bouton-poussoir lumineux engage la section compresseur-limiteur sur son canal respectif. L'activation ou la désactivation du bouton « Comp In » n'affecte jamais l'état SILK et n'affectera pas l'état SFE à moins que SFE to COMP ne soit engagé.
• Bypass All - Cet interrupteur à bouton-poussoir lumineux active le bypass câblé du PIIMB sur les deux canaux.
• FF/FB - Ce bouton-poussoir lumineux bascule entre deux modes de compression différents : Feed Forward et Feed Back. La distinction entre ces deux types de compression est que le détecteur de chaîne latérale d'un compresseur à rétroaction est alimenté par l'entrée du compresseur, avant l'élément de contrôle de gain, tandis que le détecteur de chaîne latérale d'un compresseur à rétroaction est alimenté par l'entrée du compresseur. sortie du compresseur, après l'élément de contrôle de gain.
• Gain - Ce potentiomètre à 31 crans offre deux fonctions différentes. Lorsqu'elle est utilisée avec le compresseur, la commande Gain agit comme un gain de compensation standard, permettant à l'utilisateur d'ajouter du gain au signal compressé pour correspondre au niveau du signal contourné. Lorsqu'il est utilisé dans le contexte du limiteur PIIMB, le contrôle Gain permet à l'utilisateur de régler le « plafond » souhaité de son mix (en dBu) avec le potentiomètre « Limit ». Une fois que le potentiomètre Limit est réglé sur le niveau maximum souhaité, l'utilisateur peut augmenter le gain jusqu'à ce que le niveau de mixage moyen atteigne le volume souhaité. La commande Gain amènera le niveau du mixage jusqu'au seuil du limiteur défini, mais ne le dépassera pas.
• Attack - Ce potentiomètre à 31 crans définit la rapidité avec laquelle le compresseur atténuera le signal d'entrée une fois qu'il dépasse le seuil défini. Lorsqu'il est réglé sur son réglage le plus rapide (20 ms), le compresseur peut atténuer le bord d'attaque d'un transitoire, comme la frappe initiale d'une baguette sur une caisse claire. En compressant la frappe initiale, le résultat global de la compression augmentera l'accent mis sur la décroissance ou la résonance de la caisse claire. Lorsqu'il est réglé sur des réglages d'attaque plus lents, le compresseur ignore la plupart des transitoires initiaux et atténue à la place le déclin de la batterie, augmentant ainsi l'accentuation de la baguette de batterie frappant la caisse claire.
• Release - Ce potentiomètre à 31 crans ajuste la vitesse à laquelle le compresseur reviendra au gain unitaire une fois que le niveau du signal passe en dessous du seuil. Généralement, des temps de libération plus lents minimiseront les artefacts de compression, en particulier lorsqu'ils sont combinés à des temps d'attaque plus lents. Des temps de relâchement plus rapides peuvent être utilisés pour maximiser le volume apparent.
• S/C 125 Hz – Cet interrupteur à bouton-poussoir lumineux engage un filtre passe-haut de touche Sallen 125 Hz 12 dB/octave dans la chaîne latérale du compresseur-limiteur. La suppression des informations de basse fréquence du détecteur de chaîne latérale du compresseur-limiteur peut aider à minimiser le pompage du compresseur et la surcompression des informations dynamiques rythmiques qui ont tendance à résider dans la plage de fréquences inférieures : grosse caisse, guitare basse, etc. une caractéristique de compression plus douce.
• RMS / PEAK - Cet interrupteur à bouton-poussoir lumineux modifie la détection de chaîne latérale du compresseur. La réponse de détection par défaut est la moyenne RMS (Root Mean Square), ce qui imite mieux la façon dont nos oreilles perçoivent le volume. La détection du mode PEAK répond plus directement au signal audio du compresseur entrant, ce qui peut être utilisé pour éviter l'écrêtage et maximiser le volume global.
• Link - Le contrôle de lien additionne les informations de side-chain des deux canaux du compresseur-limiteur, permettant les contrôles du canal A en tant que MASTER. Lorsqu'ils sont liés, les deux canaux sont directement contrôlés par les commandes du canal A.
• Limite - Ce potentiomètre à 31 crans contrôle le seuil de la section limiteur soft-clip. Le limiteur est désengagé jusqu'à ce que l'utilisateur fasse tourner le potentiomètre Limit au-delà du 3ème cran (+24dBu) à partir de la position complètement dans le sens des aiguilles d'une montre (OFF). À mesure que l'utilisateur tourne la commande de seuil dans le sens inverse des aiguilles d'une montre, le temps de relâchement du limiteur augmente progressivement. Cela crée une réponse dynamique plus douce à mesure que le niveau de limitation augmente. La chaîne latérale du limiteur est dotée d'un réseau de synchronisation composé qui permet au limiteur de répondre aussi bien aux éléments transitoires rapides qu'aux éléments de programme moins dynamiques. Le limiteur peut être utilisé comme maximiseur en réglant le potentiomètre Limit au niveau maximum souhaité en dBu, puis en augmentant la quantité de gain jusqu'à ce que le volume sonore souhaité du programme soit atteint.
• Profondeur (engagé/désengagé avec le commutateur « Depth In ») – Ce potentiomètre à 31 crans ajuste le niveau global des informations centrales (milieu) dans le codage MS du SFE. La position MIN (entièrement CCW) accentuera les informations centrales dans l'image stéréo, tandis que la position MAX (entièrement CW) accentuera les informations centrales. Si la commande de profondeur est sur la position « 0 » à 12 heures, aucun traitement de profondeur ne sera audible.
• Largeur (engagé/désengagé avec le commutateur «Width In») - Ce potentiomètre à 31 crans ajuste le niveau global des informations latérales dans le codage MS du SFE. La position MIN (entièrement CCW) accentuera les informations latérales dans l'image stéréo, tandis que la position MAX (entièrement CW) accentuera les informations latérales. Si la commande de largeur est à la position « 0 » à 12 heures, aucun traitement de largeur ne sera audible.
• EQ de profondeur - Ce bouton-poussoir lumineux active le commutateur rotatif à 4 positions qui permet à l'utilisateur de choisir entre quatre réglages d'égalisation différents pour le traitement de la profondeur : basse fréquence (LF), bas médium (LM), haut médium (HM) et Haute fréquence (HF).
• Largeur E Q - Ce bouton-poussoir lumineux active le commutateur rotatif à 4 positions qui permet à l'utilisateur de choisir entre quatre réglages d'égalisation différents pour le traitement de la largeur : basse fréquence (LF), bas médium (LM), haut médium (HM), et haute fréquence (HF).
• SFE to Comp - Ce bouton-poussoir lumineux achemine les informations de profondeur et de largeur vers les chemins de compresseur du canal A et du canal B, respectivement, permettant à l'utilisateur de manipuler le contenu dynamique des informations Mid et Side. Lorsqu'elles sont activées, les commandes de largeur et de profondeur permettent à l'utilisateur de mélanger la quantité d'informations compressées Mid et Side qui sont remixées dans le chemin audio. Lorsque SFE to Comp est activé, le compresseur stéréo n'est disponible que pour le traitement dynamique SFE et n'est pas opérationnel dans le chemin audio principal.
• Soie - Cet interrupteur à bouton-poussoir lumineux bascule entre les modes de saturation harmonique du transformateur SILK disponibles : OFF, ROUGE et BLEU. Red Silk met l'accent sur les hautes fréquences associées aux harmoniques du transformateur, tandis que Blue Silk met l'accent sur les basses fréquences associées aux harmoniques du transformateur.
• Texture - Ce potentiomètre à 31 crans permet à l'utilisateur d'ajuster la quantité de saturation du transformateur Silk ajoutée au chemin du signal lorsque les modes Silk Red ou Blue sont engagés.
• Indicateur de réduction de gain – Cet indicateur à barres LED à 16 segments indique la réduction de gain du compresseur-limiteur, indiquée en dB. Après 4 dB d'atténuation, les LED deviennent orange et après 8 dB, les LED deviennent rouges.
• Indicateur de sortie – Cet indicateur à barres LED à 16 segments indique le niveau de sortie, indiqué en dBu. La LED rouge la plus haute est calibrée pour s'allumer à +25 dBu, correspondant au niveau de sortie maximum du processeur de bus maître.

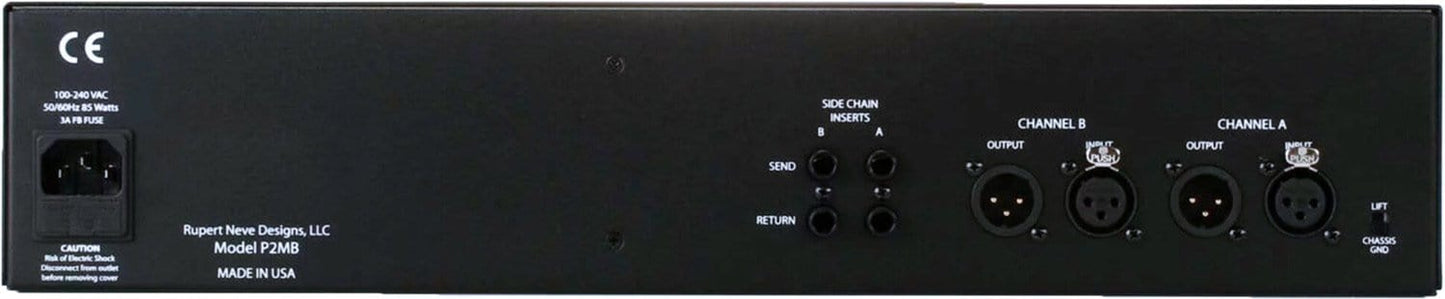

• Side Chain Send/Return - Envoi et retour de la chaîne latérale du compresseur externe sur 2 prises TRS. L'envoi est toujours actif et normalisé au retour. REMARQUE : Si le départ et le retour sont connectés à un patchbay, le départ doit être normal ou connecté au retour par défaut, car le compresseur ne se déclenchera pas si le retour n'a pas de signal.
• Alimentation universelle interne - Connexion EIC pour une alimentation CA mondiale de 100 à 240 V intégrée dans le châssis montable en rack 2U.

Caractéristiques:

• Réponse en fréquence (compresseur et SFE contournés, déchargés) :
  • 5 Hz à 100 kHz : +/- 0,5 dB typique
  • 120 kHz : -3 dB typique
• Niveau de sortie maximum (compresseur et SFE contournés, déchargés) : 20 Hz à 40 kHz : +25 dBu typique
• Distorsion harmonique totale et bruit :
  • 1 kHz, +20 dBu : moins de 0,003 % typique
  • 20 Hz, +20 dBu : moins de 0,10 % typique
  • Sortie 20 kHz, +20 dBu : moins de 0,010 % typique
• COMPRESSEUR:
  • Seuil : -30 dBu à +20 dBu
  • Rapport : 1,1:1 à 40:1
  • Mélange : 0 % à 100 % de compresseur
  • Gain : 0 dB à +20 dB
  • Attaque : 20 mS à 80 mS
  • Libération : 100 mS à 3,0 S
• Consommation électrique CA : 85 watts maximum
• Fusible : 5 x 20 mm Bussman type GDA 2,5 A, action rapide, céramique
• Dimensions du produit (H x L x P) : 3,5" (8,9 cm), 19" (48,3 cm), 12" (30,5 cm)
• Dimensions d'expédition (H x L x P) : 5" (12,7 cm), 23" (58,5 cm), 12" (31 cm)
• Poids d'expédition : 20 lb. (9,1kg)
