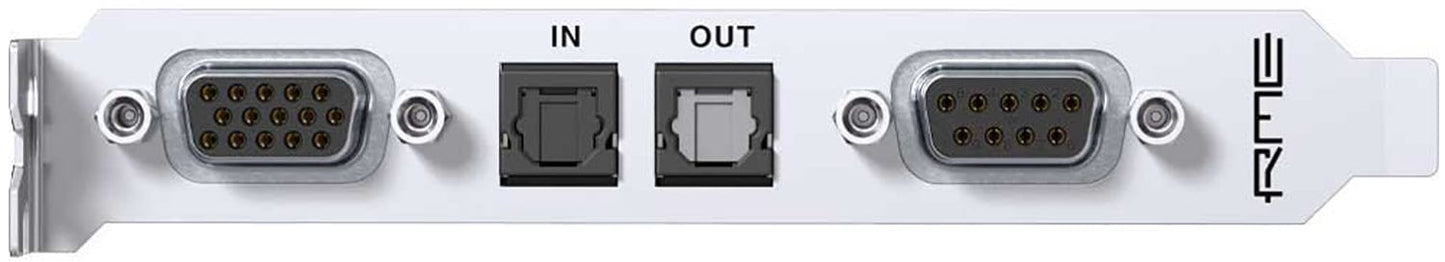

RME HDSPE-AIO-PRO Carte PCI Express 30 canaux avec I/O multi-format

RME présente la carte d'interface HDSPe AIO Pro PCI Express, successeur de la populaire HDSPe AIO. La version Pro offre aux utilisateurs professionnels dans les domaines du studio et de la diffusion le même nombre élevé de canaux ainsi qu'une variété d'entrées et de sorties analogiques/numériques que la HDSPe AIO. En termes de caractéristiques techniques, RME a complètement retravaillé la HDSPe AIO Pro, définissant l'état de l'art actuel des cartes PCI Express.

Caractéristiques :

• 1 x I/O analogique stéréo
• 1 x I/O ADAT
• 1 x I/O SPDIF
• 1 x I/O AES/EBU
• 1 x Sortie casque
• 1 x I/O MIDI
• TotalMix FX
• ARC USB
• SteadyClock FS

Spécifications :

• Entrées analogiques :
  • RCA (câble de breakout D-Sub standard) :
    • Entrée : Cinch (RCA), asymétrique
    • Impédance d'entrée : 18 kOhm
    • Sensibilité d'entrée commutable +24 dBu, +19 dBu, +13 dBu, +4 dBu @ 0 dBFS
    • Rapport signal/bruit (SNR) @ +19/24 dBu : 117 dB RMS non pondéré, 120 dBA
    • Rapport signal/bruit (SNR) @ +13 dBu : 116 dB RMS non pondéré, 118 dBA
    • Rapport signal/bruit (SNR) @ +4 dBu : 112 dB RMS non pondéré, 114 dBA
    • Réponse en fréquence @ 44,1 kHz, -0,1 dB : 7 Hz – 20,5 kHz
    • Réponse en fréquence @ 96 kHz, -0,5 dB : 3 Hz – 45,5 kHz
    • Réponse en fréquence @ 192 kHz, -1 dB : 2 Hz – 92 kHz
    • THD @ -1 dBFS : -114 dB, 0,0002 %
    • THD+N @ -1 dBFS : -110 dB, 0,0003 %
    • Séparation des canaux : > 110 dB
  • XLR (câble de breakout D-Sub optionnel) comme RCA, sauf :
    • Entrée : XLR, servo-équilibrée
    • Impédance d'entrée équilibrée : 36 kOhm, asymétrique : 18 kOhm
    • Rapport signal/bruit (SNR) @ +4 dBu : 116 dB RMS non pondéré, 118 dBA
• Sorties analogiques :
  • RCA (câble de breakout D-Sub standard) :
    • Sortie : Cinch (RCA), asymétrique
    • Impédance de sortie +19/+13 dBu : 75 Ohm. +4/-2 dBu : 80 Ohm
    • Impédance de sortie commutable +19, +13 dBu, +4 dBu, -2 dBu @ 0 dBFS
    • Rapport signal/bruit (SNR) @ +19 dBu : 117 dB RMS non pondéré, 119 dBA
    • Rapport signal/bruit (SNR) @ +13 dBu : 116 dB RMS non pondéré, 118 dBA
    • Rapport signal/bruit (SNR) @ +4 dBu : 114 dB RMS non pondéré, 116 dBA
    • Rapport signal/bruit (SNR) @ -2 dBu : 110 dB RMS non pondéré, 112 dBA
    • Réponse en fréquence @ 44,1 kHz, -0,1 dB : 10 Hz – 20,2 kHz
    • Réponse en fréquence @ 96 kHz, -0,5 dB : 4 Hz – 44,6 kHz
    • Réponse en fréquence @ 192 kHz, -1 dB : 3 Hz – 83 kHz
    • THD @ 0 dBFS : < -107 dB, 0,0005 %
    • THD+N @ 0 dBFS : -105 dB, 0,0006 %
    • Séparation des canaux : > 110 dB
  • XLR (câble de breakout D-Sub optionnel) comme RCA, sauf :
    • Sortie : XLR
    • Impédance de sortie +24/+19 dBu : 150 Ohm, +13/+4 dBu : 160 Ohm
    • Niveau de sortie commutable +24 dBu, +19 dBu, +13 dBu, +4 dBu @ 0 dBFS
    • Rapport signal/bruit (SNR) @ +24 dBu : 117 dB RMS non pondéré, 120 dBA
  • Casques comme RCA, sauf :
    • Sortie : prise TRS 6,3 mm, asymétrique, stéréo
    • Impédance de sortie : 0,1 Ohm
    • Rapport signal/bruit (SNR) @ +19 dBu (Hi-Power) : 117 dB RMS non pondéré, 119 dBA
    • Rapport signal/bruit (SNR) @ +7 dBu (Lo-Power) : 113 dB RMS non pondéré, 115 dBA
    • Niveau de sortie à 0 dBFS, Hi-Power, charge 150 Ohm ou plus : +19 dBu (6,9 V)
    • Niveau de sortie à 0 dBFS, Lo-Power, charge 16 Ohm ou plus : +7 dBu (1,73 V)
    • THD+N @ + 15 dBu, charge 32 Ohm, 590 mW : -97 dB, 0,0016 %
    • Puissance max @ 0,1% THD 32 Ohm : 730 mW par canal
• Entrées numériques :
  • AES/EBU :
    • 1 x XLR, équilibré par transformateur, isolé galvaniquement, selon AES3-1992
    • Étape d'entrée haute sensibilité (< 0,3 Vss)
    • Compatible SPDIF (IEC 60958)
    • Accepte les formats Consumer et Professional, la protection contre la copie sera ignorée
    • Plage de verrouillage : 28 kHz – 200 kHz
  • SPDIF :
    • 1 x RCA, équilibré par transformateur, selon IEC 60958
    • Étape d'entrée haute sensibilité (< 0,3 Vss)
    • Compatible AES/EBU (AES3-1992)
    • Accepte les formats Consumer et Professional, la protection contre la copie sera ignorée
    • Plage de verrouillage : 28 kHz – 200 kHz
  • ADAT Optique :
    • 1 x TOSLINK, format selon spécification Alesis
    • Standard : 8 canaux 24 bits, jusqu'à 48 kHz
    • Double vitesse (S/MUX) : 4 canaux 24 bits 96 kHz
    • Quadruple vitesse (S/MUX4) : 2 canaux 24 bits 192 kHz
    • PLL de bitclock assure une synchronisation parfaite même en fonctionnement varispeed
    • Plage de verrouillage : 31,5 kHz – 50 kHz
• Sorties numériques :
  • AES/EBU :
    • 1 x XLR, équilibré par transformateur, isolé galvaniquement, selon AES3-1992
    • Niveau de sortie 4,0 Vss
    • Format Professional selon AES3-1992 Amendment 4
    • Mode Single Wire, taux d'échantillonnage 28 kHz jusqu'à 200 kHz
  • SPDIF :
    • 1 x RCA, équilibré par transformateur, selon IEC 60958
    • Niveau de sortie Professional 2,3 Vpp, Consumer 1,0 Vpp
    • Format Professional selon AES3-1992 Amendment 4
    • Format Consumer SPDIF selon IEC 60958
    • Mode Single Wire, taux d'échantillonnage 28 kHz jusqu'à 200 kHz
  • ADAT :
    • 1 x TOSLINK, format selon spécification Alesis
    • Standard : 8 canaux 24 bits, jusqu'à 48 kHz
    • Double vitesse (S/MUX) : 4 canaux 24 bits 96 kHz
    • Quadruple vitesse (S/MUX4) : 2 canaux 24 bits 192 kHz
• Numérique :
  • Horloges : Interne, ADAT In, SPDIF In, Sync In, horloge Word optionnelle In / LTC in
  • Suppression de gigue des horloges externes : > 50 dB (2,4 kHz)
  • Influence effective de la gigue sur la conversion AD et DA : proche de zéro
  • PLL assure zéro perte, même à plus de 100 ns de gigue
  • PLL de bitclock numérique pour un fonctionnement ADAT varispeed sans problème
  • Taux d'échantillonnage pris en charge : 28 kHz jusqu'à 200 kHz
• MIDI :
  • 1 x I/O MIDI via prises DIN 5 broches
  • Isolé galvaniquement par entrée optocouplée
  • Mode haute vitesse : gigue et temps de réponse typiquement inférieurs à 1 ms
  • FIFOs séparés de 128 octets pour l'entrée et la sortie
