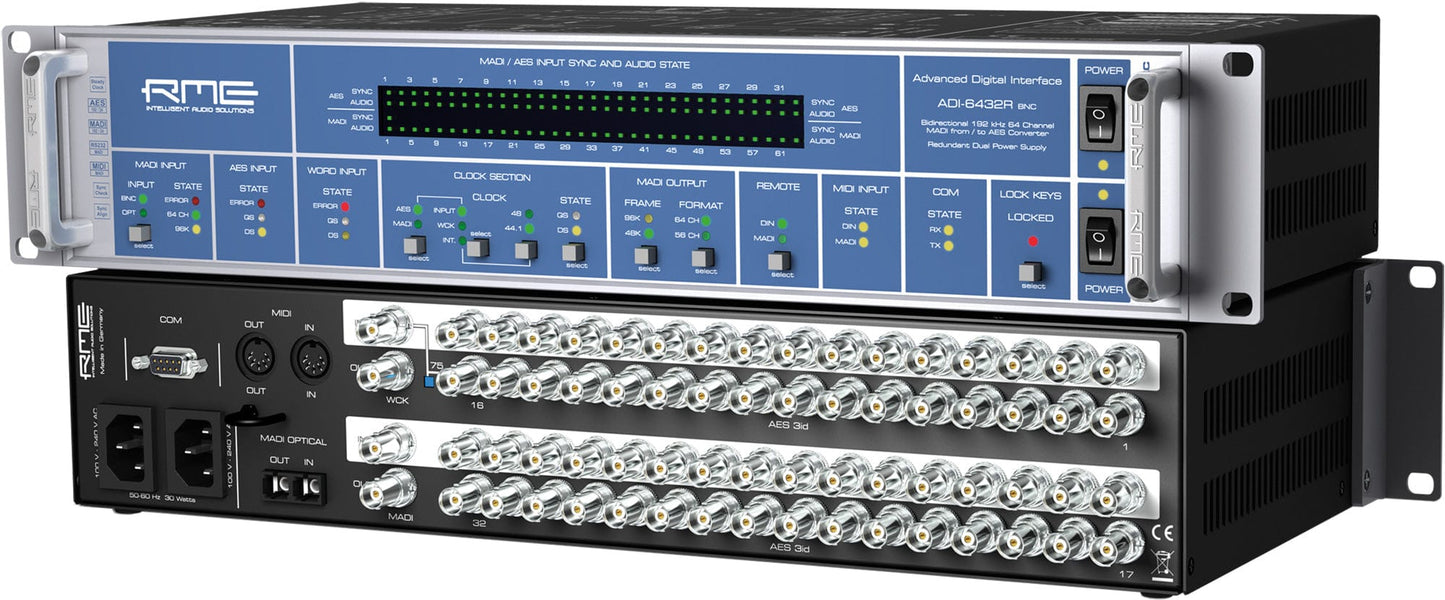

RME ADI6432 R BNC Convertisseur MADI vers AES monomode 24 bits / 192 kilohertz 2x64 canaux

Le convertisseur de format MADI/AES 64 canaux 192 kHz RME ADI-6432R BNC (monomode) offre aux diffuseurs la facilité d'intégration et un fonctionnement sécurisé grâce à l'utilisation de connecteurs BNC standard de l'industrie et de deux alimentations redondantes, tout en offrant 64 canaux. de capacité d'E/S. La version BNC cible les utilisateurs de diffusion et professionnels qui nécessitent des connexions AES-3id - des câbles coaxiaux de 75 Ω d'une longueur allant jusqu'à 984,2' (300 m). Les applications typiques incluent 2 convertisseurs ADI-6432R utilisés comme multicœur numérique ou 1 unité utilisée comme interface AES-3id pour la carte HDSPe MADI. Jusqu'à 192 kHz à 24 bits est pris en charge. Avec les 2 unités de hauteur intégrées, le convertisseur BNC ADI-6432R offre suffisamment d'espace pour tous les connecteurs et éléments de commande.

Caractéristiques:

• Le SteadyClock de RME permet au convertisseur ADI-6432R d'utiliser MADI sans connexion word clock supplémentaire et garantit une qualité d'horloge efficace dans toutes les situations. Grâce à une réduction très efficace du jitter, n'importe quel signal d'horloge - même AES et word - peut être amélioré et rafraîchi, et ensuite être utilisé comme horloge de référence aux sorties de l'unité. Il dispose d’ICC (Intelligent Clock Control).
• Les technologies SyncCheck et AutoSync ont été intégrées au contrôle d'horloge intelligent du système Hammerfall DSP. HDSP est un système d'E/S numérique capable de mesurer et d'afficher la fréquence de toutes les sources d'horloge. En fonction de la validité et de la fréquence d'échantillonnage actuelle, le système décide quelle source d'horloge doit être utilisée, entièrement automatisée et réalisée matériellement. Grâce à cela, le système HDSP facilite la gestion des horloges actuelles, malgré le grand nombre d'entrées numériques, ainsi qu'une assistance solide lors de la configuration de l'horloge. Il conservera la dernière fréquence d'échantillonnage valide en cas de perte du signal d'entrée.
• 16 canaux MIDI peuvent être transférés de manière invisible via MADI, pour un total de 64 canaux audio. La même chose s'applique au RS232. Qu'il s'agisse de 9 600, 19 200 ou 115 200 Bauds, grâce à un port COM à 9 broches, le convertisseur ADI-6432R peut être utilisé comme rallonge pour les câbles série, sans effet sur la fonctionnalité audio.
• De plus, l'appareil peut être entièrement contrôlé et configuré à distance via MIDI, et tous les affichages d'état peuvent être interrogés via MIDI. Chaque convertisseur ADI-6432R peut recevoir un identifiant distinct, permettant un contrôle à distance séparé de divers appareils avec un seul canal MIDI.
• Le convertisseur ADI-6432R est compatible avec n'importe quelle interface MADI d'autres sociétés, comme Sony, Merging, Lawo, Euphonix, Stagetec, Jünger, Audio Service, AMS et autres.
• L'unité comprend également de nombreuses fonctionnalités typiques de RME telles que la prise en charge jusqu'à 192 kHz avec MADI et AES, les affichages d'état pour MADI et AES, SteadyClock pour une réduction maximale de la gigue et la régénération de l'horloge, une contrôlabilité complète à distance via MIDI, le transfert de données MIDI via MADI, transfert de données RS232 via MADI et une alimentation redondante.

Caractéristiques:

• Spécifications BNC RME ADI-6432R :
  • Facteur de forme : montage en rack
  • Nombre de canaux : 64
  • Formats de conversion : AES3, MADI (coaxial), MADI (optique)
• Connectivité :
  • E/S audio numérique :
    • 1 x entrée MADI coaxiale BNC
    • 1 x sortie MADI coaxiale BNC
    • 1 x entrée MADI optique SC-Plug
    • 1 x sortie MADI optique SC-Plug
    • 32 x entrées coaxiales BNC AES-3id
    • 32 x sorties coaxiales BNC AES-3id
  • Synchronisation des E/S :
    • 1 x entrée Word Clock BNC
    • 1 x sortie Word Clock BNC
  • E/S MIDI :
    • 1 x entrée DIN 5 broches
    • 1 x sortie DIN 5 broches
  • Autres E/S : 1 x entrée DE-9/DB-9 RS-232
• Performance:
  • Impédance:
    • BNC AES-3id : 75 Ohms
• Audio numérique :
  • Fréquences d'échantillonnage : 44,1/48/88,2/96/176,4/192 kHz
    • MADI : 32 à 192 kHz
    • AES3 : 28 à 200 kHz
  • Sources de synchronisation : AES3, interne, MADI, Word Clock
  • Pointage :
    • Interne:
      • Gigue : < 1 ns
    • Horloge de mots :
      • Plage de verrouillage : 27 à 200 kHz
      • Gigue : < 2 ns
    • AES :
      • Gigue : < 2 ns
    • Externe:
      • Suppression de la gigue : > 30 dB (2,4 kHz)
• Pouvoir:
  • Puissance d'entrée CA : 100 à 240 VCA, 50/60 Hz
  • Consommation d'énergie:
    • 20 W
    • 20 W
• Physique:
  • Taille de montage en rack 2 RU
  • Dimensions 19 x 7,8 x 3,4" / 483 x 200 x 88 mm
