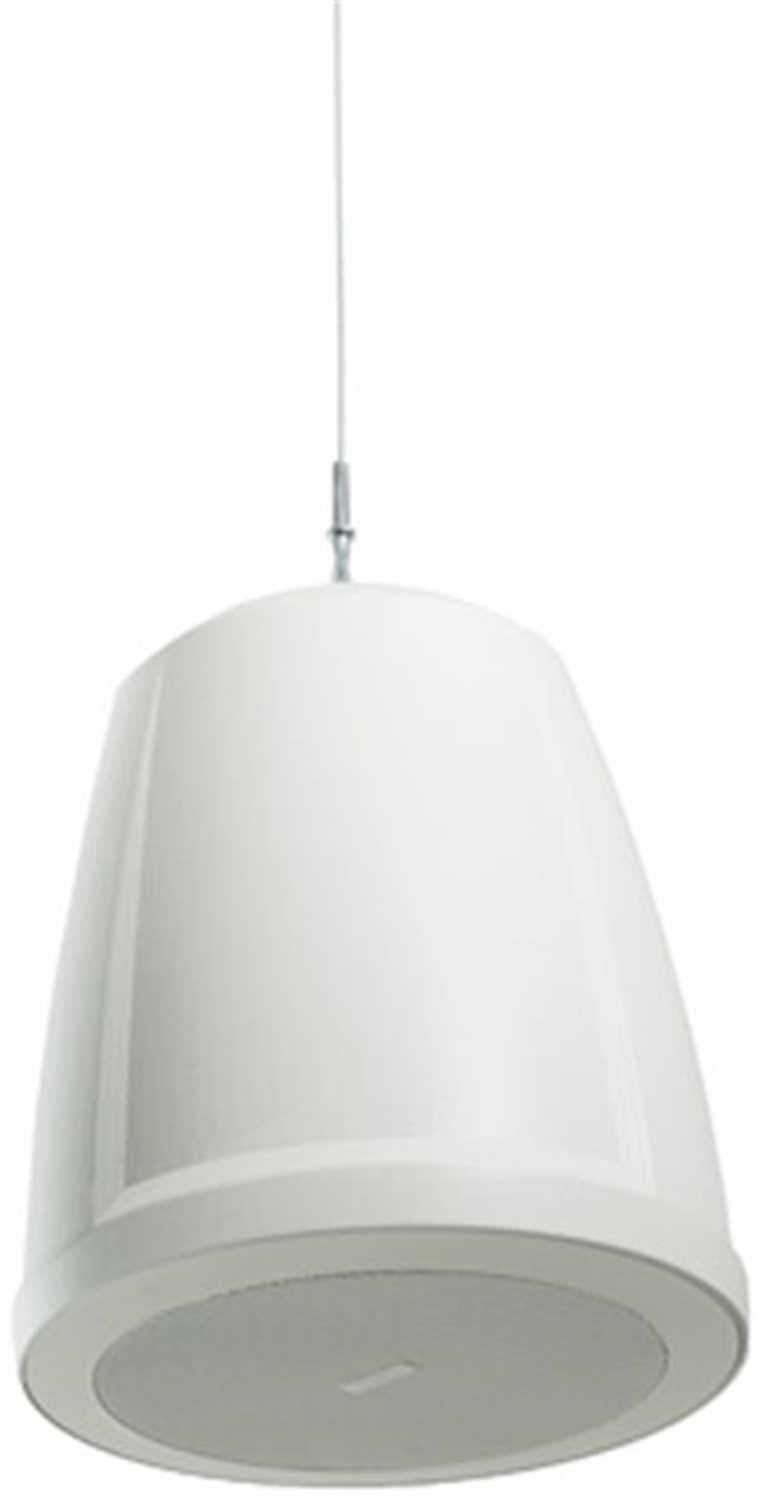

QSC AD-P4T-WH Haut-parleur suspendu bidirectionnel blanc de 5 pouces

Le QSC AcousticDesign™ AD-P4T est un haut-parleur suspendu bidirectionnel de 4,5 pouces, idéal pour une grande variété d'applications de renforcement sonore de premier plan et de fond qui utilisent des configurations de dérivation de 70/100 V ou 16 ohms.

La série AcousticDesign™ offre aux intégrateurs une solution sonore installée de qualité supérieure où la performance, la couverture cohérente et l'esthétique sont primordiales. Spécialement conçue pour maintenir une caractéristique tonale cohérente dans toute la famille dans les applications de plafond, de surface et de suspension, la série AcousticDesign permet aux intégrateurs des transitions transparentes au sein d'installations mixtes.

DMT (Directivity Matched Transition™) est la philosophie de conception de QSC où le guide d'ondes haute fréquence est adapté au comportement conique naturel du woofer au point de croisement. Le résultat est une transition cohérente entre les transducteurs avec une réponse en puissance hors axe améliorée pour un courant constant de 150 ? couverture DMT conique.

L'AD-P4T est doté d'un woofer à cône en papier traité contre les intempéries de 4,5" de haute qualité avec une bobine mobile de 1" et un tweeter à dôme en aluminium de 0,075" positionné sur un guide d'ondes DMT.

La réponse en fréquence précise de l'AD-P4T est maintenue même dans les applications 70/100 V grâce à l'utilisation d'un transformateur de 30 watts à faible perte et faible saturation avec des prises sélectionnables, y compris un bypass de 16 ohms, à l'aide d'un sélecteur rotatif situé sous le bouton-pression fixé magnétiquement. grille en acier à revêtement en poudre.

Pour conserver une belle apparence durable, le boîtier ABS robuste est en outre protégé par l'utilisation d'inhibiteurs UV qui empêchent la décoloration. La grille magnétique comporte un logo autocollant qui peut être retiré sans défaut pour les installations où le marquage n'est pas autorisé.

Les installateurs apprécieront les deux ensembles de câbles à liaison rapide et les attaches à verrouillage coulissant pour accélérer l'installation. Situé sous un couvercle d'entrée scellable pour empêcher l'humidité au niveau des bornes, un connecteur Euro-block verrouillable à 4 pôles pouvant accepter quatre paires 18AWG élimine les problèmes de terminaison des conceptions de câblage à topologie en étoile.

Pour accélérer davantage le processus d'installation tout en obtenant des résultats optimaux, les voicings Intrinsic Correction™ sont facilement déployés via la plate-forme QSYS et les amplificateurs de la série CXD, dans le cadre d'une solution complète QSC Systems.

L'AD-P4T est disponible en noir standard QSC (RAL 9011) ou en blanc (RAL 9010) et peut être peint pour s'adapter à n'importe quel décor.

Pour vos besoins d'intégration de système, des fichiers complets Ease, CF2, CAO et BIM sont disponibles en téléchargement sur QSC.com.

Caractéristiques:

• Caractéristiques tonales cohérentes dans toute la famille AcousticDesign dans les applications de surface, de plafond et de suspension
• Le guide d'ondes DMT (Directivity Matched Transition) assure une réponse en fréquence douce et uniforme sur la zone de couverture
• Grille magnétique à encliqueter
• 2 câbles de suspension à liaison rapide et attaches à verrouillage coulissant fournis
• Voicings Intrinsic Correction™ disponibles via la plate-forme Q-SYS Q-SYS et les amplificateurs de la série CXD
• Transformateurs 70/100 V à faible saturation et faibles pertes avec bypass 16 ohms
• Logo amovible sans imperfections
• Couvercle d'entrée scellable pour empêcher l'humidité de pénétrer dans le bornier d'entrée
• Certifié UL1480
• Disponible en noir (RAL 9011) ou blanc (RAL 9010)
• Informations complètes sur Ease, CF2, CAO et BIM disponibles en ligne

Caractéristiques:

• Transducteur LF : woofer à cône en papier traité contre les intempéries de 114 mm [4,5 pouces]
• Transducteur HF : tweeter à dôme en aluminium de 19 mm [0,75" in]
• Plage de fréquence effective 1 : 65 Hz – 20 kHz
• Puissance de bruit nominale / tension 2 : 30 watts / 22 volts (rms)
• Sensibilité [dB] 4 : 87,9
• Couverture nominale (-6 dB) 3 : 150 ? DMTô conique
• Facteur de directivité 3 : 4,5
• Indice de directivité [dB]3 : 6,5
• SPL continu maximum [dB] 5 : 102
• SPL maximal [dB] 5 : 108
• Impédance nominale [ohms] : 16
• Amplificateur recommandé : 60 watts
• Prises du transformateur / impédance :
• 16 ohms (en réglage bypass)
• 3,75 W (70 V) ; Prise 7,5 W (100 V) : 1 333 ohms
• 7,5 W (70 V) ; Prise 15 W (100 V) : 667 ohms
• 15 W (70 V) ; Prise 30 W (100 V) : 333 ohms
• 30 W (70 V) ; N/A (100 V) Prise : 167 ohms
• Type de connecteur d'entrée : connecteur Euroblock avec sortie parallèle
• Matériau du boîtier : Déflecteur et boîtier arrière en ABS 765A VO ignifuge
• Matériau de la grille : Acier enduit de poudre
• Indice de protection : IP-34
• Environnement d'exploitation : Conçu pour une utilisation en intérieur
• Plage de température de fonctionnement : -20 à 50 ? C[-4 à 122 ? F]
• Poids net : 2,9 kg [6,5 livres]
• Dimensions du produit (Diamètre x Hauteur) : ÿ 237 x 272 mm [ÿ 9,3 x 10,7 po.]
• Poids d'expédition : 3,9 kg [8,7 lb]
• Dimensions d'expédition (H x L x P) : 298 x 362 x 286 mm [11,75 x 14,25 x 11,25 pouces]
• Matériel de montage inclus : deux assemblages de câbles à liaison rapide (longueur 3,25 m/128 pouces d'épaisseur 2 mm), deux attaches à verrouillage coulissant, un connecteur euro-bloc verrouillable, un couvercle d'entrée scellable et des vis, une grille magnétique à encliquetage.
• Agence de sécurité : UL1480, transformateur enregistré UL selon UL1876, ROHS, conforme CE. Le déflecteur répond aux normes d'inflammabilité UL94-V0 et UL94-5VB ; conformément aux systèmes IEC60849 / EN60849.
