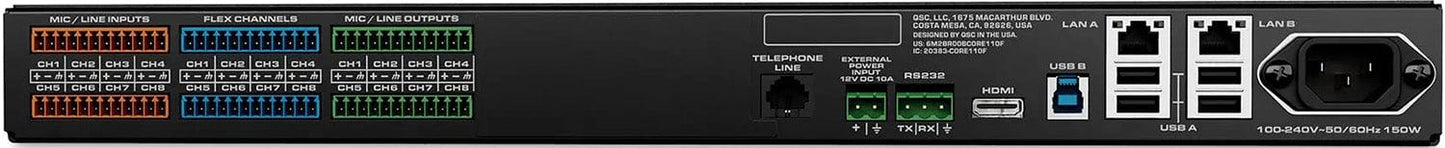

Processeur Q-SYS CORE 110F-V2 Network and Analog I/O
Le processeur Q-SYS™ Core 110f v2 offre une solution audio, vidéo et de contrôle entièrement intégrée pour les installations avec un mélange de canaux analogiques et réseau, prenant en charge les salles de taille moyenne jusqu'aux déploiements à grande échelle en entreprise.
Caractéristiques:
- 128 canaux audio en réseau (Q-LAN / AES67)
- 24 canaux d'E/S analogiques, dont 8 canaux Flex configurables
- 16 processeurs AEC
- Prend en charge jusqu'à 4 microphones réseau Q-SYS NM-T1
- Jusqu'à 32 x 32 canaux audio Dante (8 x 8 inclus)
- Pontage AV USB (16 x 16 audio + prise en charge de la caméra Q-SYS)
- Moteur de contrôle Q-SYS complet (avec licence de fonctionnalité optionnelle)
- Hôte de périphérique audio USB externe
- Jusqu'à 4 instances VoIP
Spécifications:
- Réponse en fréquence d'entrée:
- 20Hz à 20kHz @ +21dBu: +0.05dB/-0.5dB
- THD+N d'entrée @ 1KHz:
- @ +21 dBu Sensibilité & +21 dBu entrée: < 0.1%
- @ +21 dBu Sensibilité & +10 dBu entrée: < 0.0015%
- @ +10 dBu Sensibilité & +8 dBu entrée: < 0.0007%
- @ -10 dBu Sensibilité & -10.5 dBu entrée: < 0.0006%
- @ -39 dBu Sensibilité & -39.5 dBu entrée: < 0.007%
- EIN (sans pondération, 20Hz à 20kHz): < -121dB
- Crosstalk d'entrée à l'entrée @1kHz: >110dB Typique, 90dB Max
- Plage dynamique d'entrée:
- @ +21 dBu Sensibilité: > 109.5dB
- @ +10 dBu Sensibilité: > 106.4dB
- @ -10 dBu Sensibilité: > 104.6dB
- @ -39 dBu Sensibilité: > 104.6dB
- Rejet de bruit en mode commun d'entrée:
- @ +21 dBu Sensibilité
- @ +10 dBu Sensibilité: 56.5
- @ -10 dBu Sensibilité: 73.2
- @ -39 dBu Sensibilité: 63.2
- Impédance d'entrée (équilibrée): 5K Ohms Nominal
- Plage de sensibilité d'entrée (par pas de 1dB): -39 dBu min à +21 dBu max
- Alimentation fantôme: +48v DC, 10mA par entrée max
- Taux d'échantillonnage: 48kHz
- Convertisseurs A/N – N/A: 24-bit
- Dimensions/poids globaux:
- Hauteur de l'appareil: 44 mm (1.75 po)
- Largeur de l'appareil: 483 mm (19 po)
- Profondeur de l'appareil: 282.5 mm (11.12 po)
- Poids de l'appareil: 5 kg (11 lb)
- Hauteur d'expédition: 152 mm (6 po)
- Largeur d'expédition: 584 mm (23 po)
- Profondeur d'expédition: 356 mm (14 po)
- Poids d'expédition: 5.6 kg (12.4 lb)
- Réponse en fréquence de sortie:
- 20Hz à 20kHz @ tous les réglages: +0.2/-0.5 dB
- THD de sortie: 0.003%, niveau de sortie Max +10 dBu
- Crosstalk de sortie @1khZ: >100dB Typique, 90dB max
- Plage dynamique de sortie: >108dB
- Impédance de sortie (équilibrée): 220 Ohms
- Plage de niveau de sortie : (par pas de 1dB): -39 dBu min à +21 dBu max
- USB B:
- Profondeur de bits: 16-bit
- Nombre de canaux: jusqu'à 16 × 16
- Taux d'échantillonnage: 48kHz
- Environnemental:
- Consommation électrique: 60 watts, typique. 120 watts max
- BTU/Charge thermique: 205 BTU/heure
