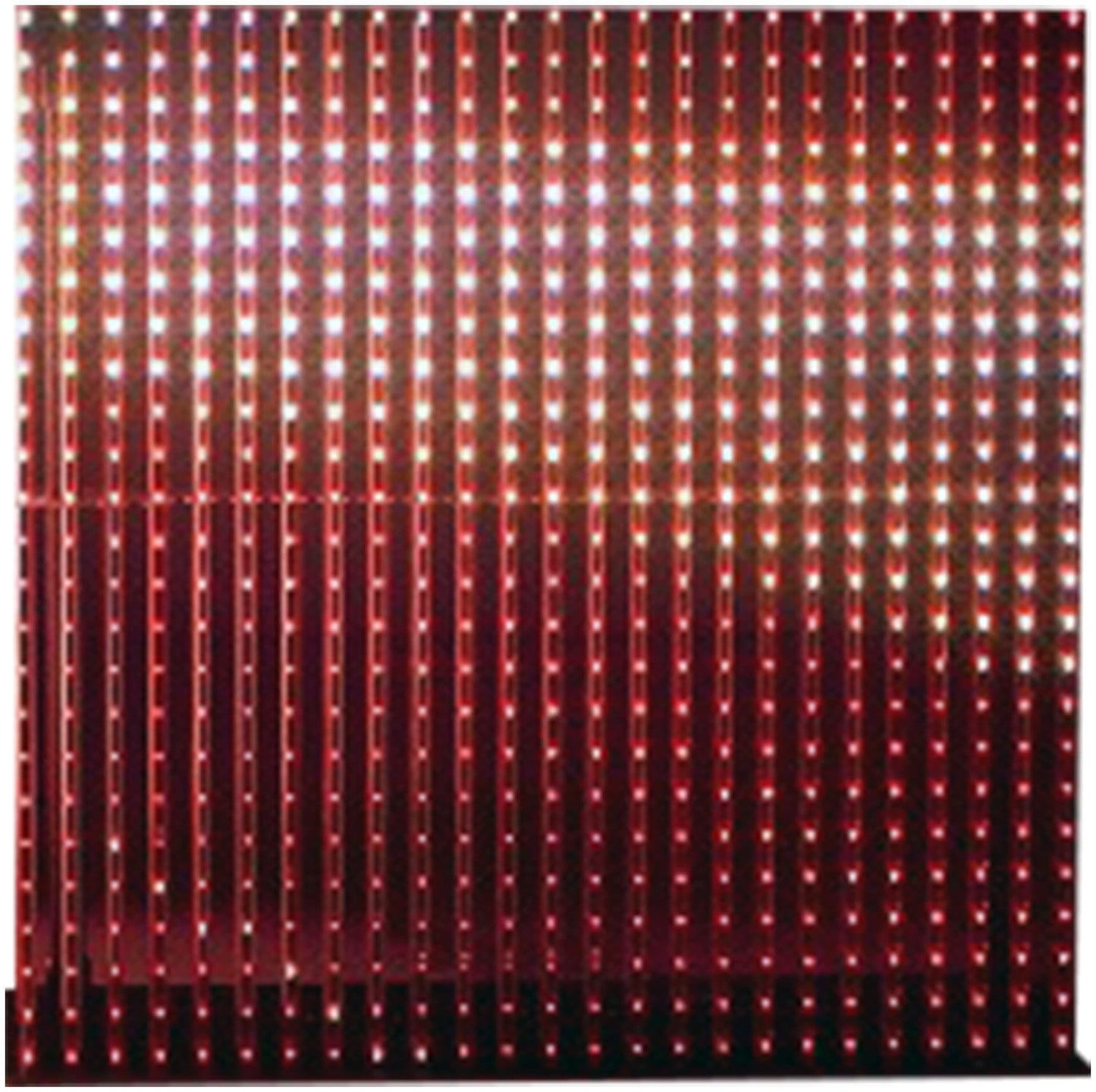

Martin LC1140 Panneau LED Martin 1M x 1M Pixel 40 millimètres
La série LC est un système modulaire semi-transparent de panneaux LED, parfait pour l'affichage de vidéos et d'images. Conçu pour les spectacles sur scène, les studios de télévision et autres applications commerciales, le LC intègre étroitement la lumière, la vidéo et la scénographie, offrant des possibilités de mise en scène entièrement nouvelles.
Caractéristiques:
- Extrêmement lumineux, 1 800 NIT (cd/m2)
- Conception semi-transparente unique
- Fonction Genlock pour empêcher le scintillement de la lumière dans les applications TV
- Configuration en guirlande avec connexion DVI-D (jusqu'à 6 modules par liaison)
- Assemblage simple et familier au format de montage en treillis
- Les unités peuvent être jointes uniformément pour une image homogène
- Solution tout-en-un, sans alimentation ni pilote externe
- Modules légers, faciles à manipuler, réduisant les coûts et les délais
- Pas de pixel de 40 mm (image transparente à environ 30 m)
Caractéristiques:
- PHYSIQUE
- Longueur : 1000 mm
- Largeur : 105 mm
- Hauteur : 1004 mm, LC 1140
- Hauteur : 2004 mm, LC 2140
- Poids : 14,3 kg, LC 1140
- Poids : 19,4 kg, LC 2140
- CONTRÔLE ET PROGRAMMATION
- Réglage et adressage : commutateur DIP, logiciel LC
- DONNÉES PHOTOMÉTRIQUES
- Source lumineuse : LED ovale de 5 mm
- Rendement total (max.) : 1800 Cd/m2 (1800 nits) mesuré à l'extérieur des tubes LED, Ta 25° C
- Résolution, un appareil : 25 x 25 pixels (LC 1140), 25 x 50 pixels (LC 2140)
- Pas (pixel centre à centre) : 40 mm
- Pixels par m2 : 625
- Longueur d'onde dominante rouge : 627,5 nm ± 2,5 nm
- Longueur d'onde dominante verte : 522,5 nm ± 2,5 nm
- Longueur d'onde dominante bleue : 472,5 nm ± 2,5 nm
- Résolution couleur : 14 bits par couleur
- Angle de vision : >100° horizontal, >40° vertical à 50 % d'intensité
- TRAITEMENT VIDÉO
- Processeur de signal vidéo : intégré
- Signal vidéo : XGA 1024 x 768 DVI-D (liaison unique numérique), 25x25 (LC 1140) ou 25x50 (LC 2140) pixels affichés
- Fréquence du signal vidéo : 50 ou 60 Hz
- Genlock : Oui (via le boîtier tampon Martin DVI)
- CONSTRUCTION
- Cadres de panneaux : Acier et aluminium
- Tubes LED : Acrylique
- Tubes LED par panneau : 25
- Transparence à travers le panneau (zone non masquée) : >60%
- Couleur : cadres de panneaux noirs.
- Indice de protection : IP20
- INSTALLATION
- Orientation : Toute
- Verrouillage des panneaux : système de coupleur conique Prolyte CCS6
- CONNEXIONS
- Alimentation entrée/sortie : Neutrik PowerCon
- Entrée/sortie vidéo : DVI-D single link (connecteurs DVI-I dual link fournis)
- ÉLECTRIQUE
- Alimentation CA : 100-120/200-240 V nominal, 50/60 Hz
- Bloc d'alimentation : multitension intégrée à détection automatique
- Fusibles principaux : Trois 5 AT (LC 1140 et LC 2140)
- PUISSANCE ET COURANT TYPIQUES
- LC1140 :
- 100 V, 50 Hz : 310 W, 3,2 A, PF 0,988
- 100 V, 60 Hz : 309 W, 3,2 A, PF 0,989
- 127 V, 50 Hz : 305 W, 2,5 A, PF 0,974
- 200 V, 50 Hz : 299 W, 1,6 A, PF 0,978
- 240 V, 50 Hz : 291 W, 1,6 A, PF 0,820
- LC2140 :
- 100 V, 50 Hz : 627 W, 6,4 A, PF 0,995
- 100 V, 60 Hz : 627 W, 6,4 A, PF 0,995
- 127 V, 50 Hz : 612 W, 4,9 A, PF 0,987
- 200 V, 50 Hz : 590 W, 3,1 A, PF 0,964
- 240 V, 50 Hz : 584 W, 2,8 A, PF 0,875
- LC1140 :
- THERMIQUE
- Refroidissement : Air pulsé (à température régulée, silencieux)
- Température ambiante maximale (Ta max.) : 40° C
- Température ambiante minimale (Ta min.) : 0° C
- Dissipation thermique totale (calculée, +/- 10 %) : 1060 BTU/h. (LC 1140), 2140 BTU/h. (LC 2140)
- ACOUSTIQUE
- Niveau sonore : <45 dBA pour un panneau à 1 m, en régime permanent, Ta 25° C
