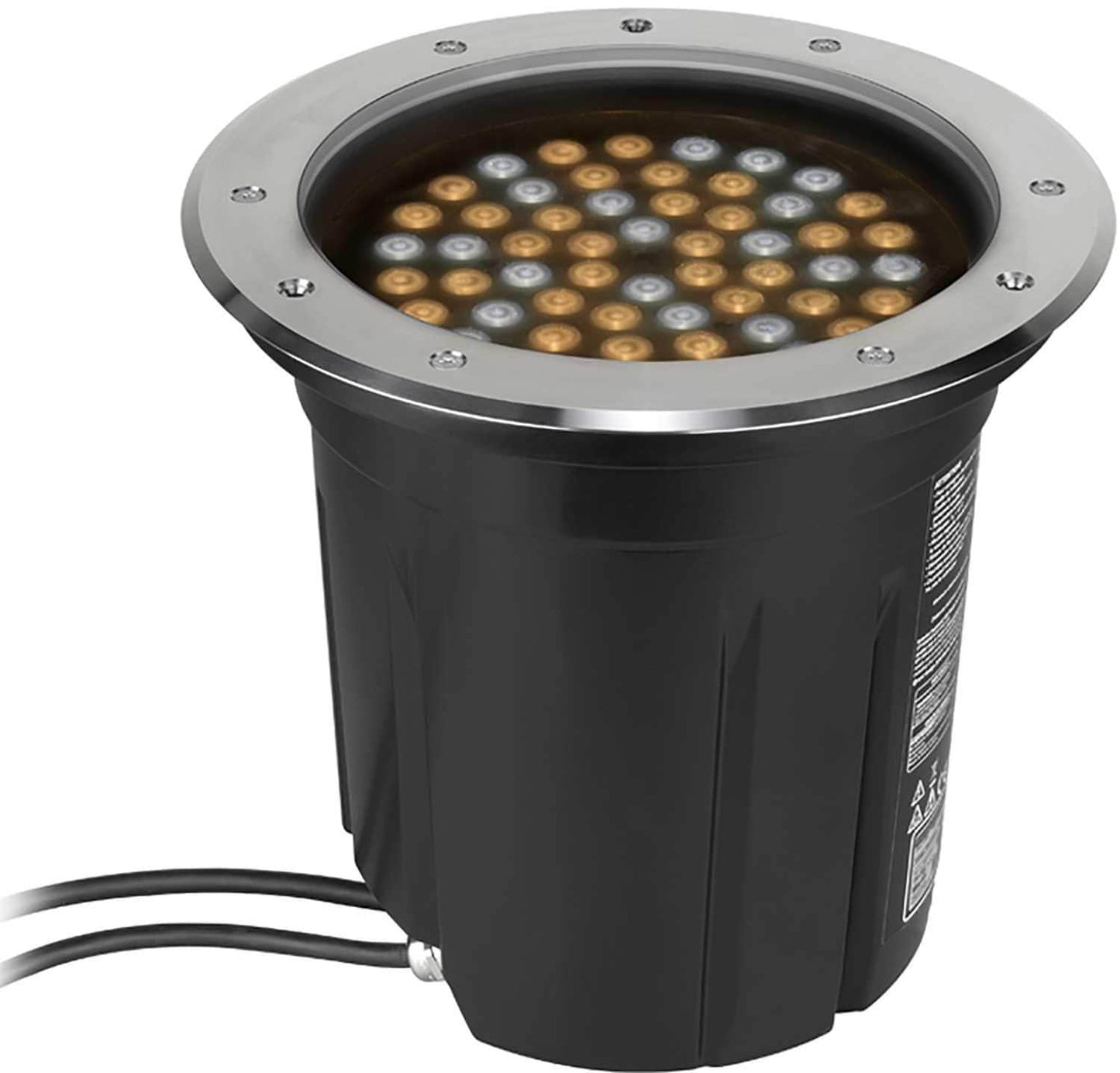

Martin Extérieur Creusé Série 400 (Rénovation)

La série Outside™ Inground 400 est une gamme de luminaires LED à changement de couleur simples et faciles à utiliser. Parfaite pour les installations avec des sources de lumière visibles, la série Outdoor Inground combine les avantages d'une lumière dynamique et d'une installation discrète. Le boîtier à encastrer peut être réalisé pour s'adapter à tout type de surface grâce à un anneau de finition disponible en versions biseautées et encastrées, pour une installation discrète de jour comme de nuit.

La série est disponible dans diverses configurations. L’Exterior Inground 400™ a un faisceau étroit. L'Exterior Inground 410™ mélange la sortie de ses sources LED RGBW dans ses lentilles, offrant des couleurs parfaitement pré-mélangées. Et l'Exterior Inground 420™ donne une lumière blanche à température de couleur variable de 2 700 à 6 500 K.

Conception configurable L'Exterior Inground 400 est doté d'un couvercle en verre trempé de 19 mm disponible soit en verre transparent, soit avec une surface antidérapante pour une utilisation dans les zones piétonnes. L'anneau supérieur est disponible en options de montage affleurant ou biseauté et l'ensemble de l'installation peut être effectué sans briser le sceau d'usine.

Construction robuste et étanche Les presse-étoupes et un compartiment de connexions séparé donnent une unité scellée sans pénétration d'eau via les câbles DMX et d'alimentation montés en usine. L'Inground 400 dispose également d'un évent Gore-Tex pour égaliser les fluctuations de pression générées par la température.

Écran anti-éblouissant intégré Un écran anti-éblouissant intégré réduit efficacement l'éblouissement des LED, rendant l'Exterior Inground 400 moins gênant pour les piétons et ne laissant que l'éclairage à effet.

Capacité de franchissement de 4 000 kg Le manchon d'installation en acier galvanisé à chaud fournit une base robuste pour l'Exterior Inground 400 qui permet une installation dans les zones de circulation des véhicules.

Caractéristiques:

• Luminaire encastré dans le sol lumineux et efficace avec mélange de couleurs entièrement LED
• Performances optiques avancées avec répartition uniforme de la lumière et des couleurs
• Construction durable nécessitant peu d’entretien
• Choix de LED RGBW prémélangées, RGBW monochromes ou LED blanches CT variables
• Écran anti-éblouissement intégré pour un confort visuel élevé
• Options d'anneaux de garniture encastrés et biseautés pour une installation dans n'importe quel sol
• Choix de cinq options d'angle de faisceau
• Contrôle et configuration à distance via DMX et RDM
• Boîtier IP67 robuste carrossable

Caractéristiques:

Physique

• Fixation
• Hauteur : 315 mm (12,4 po)
• Diamètre extérieur en haut du luminaire : 310 mm (12,2 po)
• Poids : 14,7 kg (32,5 livres)
• Anneau supérieur (anneau de garniture)
• Diamètre extérieur de l'anneau supérieur d'encastrement : 329 mm (13,0 po.)
• Épaisseur de l'anneau supérieur d'encastrement : 7 mm (0,3 po)
• Diamètre extérieur de l'anneau supérieur biseauté : 340 mm (13,4 po)
• Épaisseur de l'anneau supérieur biseauté : 5 mm (0,2 po)
• Manchon d'installation
• Hauteur du manchon d'installation : 400 mm (15,8 po.)
• Diamètre extérieur de la bride de base du manchon d'installation : 416 mm (16,4 po.)

Effets dynamiques

• Tous les modèles
• Intensité : 0 - 100 %
• Extérieur Creusé 400 et 410
• Mélange de couleurs : RGBW
• Extérieur Creusé 420
• Contrôle de la température de couleur : 2 700 K - 6 500 K

Contrôle et programmation

• Tous les modèles
• Systèmes de contrôle : DMX, RDM
• Adressage DMX et configuration des appareils : RDM
• Surveillance de l'état du luminaire : LED d'état multicolore visible à travers le verre supérieur
• Mise à jour du firmware : téléchargement en série via liaison DMX
• Conformité DMX : USITT DMX512-A
• Conformité RDM : ANSI/ESTA E1.20
• Récepteur : RS-485
• Extérieur Creusé 400 et 410
• Canaux DMX : 3/4
• Extérieur Creusé 420
• Canaux DMX : 2

Optique

• Tous les modèles
• Fabricant de LED : Cree
• Durée de vie minimale des LED : 50 000 heures (jusqu'à >70 % de puissance lumineuse)*

*Chiffre obtenu dans les conditions de test du fabricant

• Extérieur Creusé 400
• Source de lumière : LED monochromes R, V, B et W
• Options d'angle de faisceau
• Diffuseur étroit : 10,5°
• Diffuseur moyen : 20°
• Diffuseur large : 41°
• Diffuseur asymétrique : 52° x 12°
• Directionnel (8°) : 67° x 24°
• Directionnel (20°) : 69° x 24°
• Extérieur Creusé 410
• Source de lumière : LED quadricolores RGBW
• Options d'angle de faisceau
• Diffuseur étroit : 22°
• Diffuseur moyen : 29°
• Diffuseur large : 50°
• Diffuseur asymétrique : 59° x 25°
• Directionnel (8°) : 76° x 33°
• Directionnel (20°) : 79° x 33°
• Extérieur Creusé 420
• Source de lumière : LED chaudes (2 700 K) et froides (6 500 K)
• Options d'angle de faisceau
• Diffuseur étroit : 10,5°
• Diffuseur moyen : 20°
• Diffuseur large : 41°
• Diffuseur asymétrique : 52° x 12°
• Directionnel (8°) : 67° x 24°
• Directionnel (20°) : 69° x 24°

Données photométriques

• Extérieur Creusé 400
• Puissance lumineuse maximale : 5700 lumens
• Extérieur Creusé 410
• Puissance lumineuse maximale : 4800 lumens
• Extérieur Creusé 420
• Puissance lumineuse maximale : 6600 lumens

Construction

• Boîtier du luminaire : Aluminium
• Verre avant : verre trempé de 19 mm (0,8 po) (versions transparente et antidérapante)
• Finition : Revêtement en poudre noire sur anodisation
• Anneau de garniture (anneau supérieur) : Acier inoxydable
• Méthode d'installation : Dans le manchon d'installation
• La couleur noire
• Résistance à la corrosion : C5-M (très haute corrosivité / marine, ISO 12944)
• Indice de protection : IP67
• Résistance aux chocs : IK10
• Conforme RoHS
• Manchon d'installation : acier galvanisé à chaud
• Résistance au poids (dans le manchon d'installation avec support stable) : 4000 kg (du pneu du véhicule par exemple)

Installation

• Méthode d'installation : Manchon d'installation (à commander séparément)
• Distance minimale par rapport aux surfaces éclairées : 0,2 m (0,6 pi)

Connexions

• Connexion électrique : queue de câble de 1,8 m (5,9 pieds) sans connecteur
• Connexion de données : 1,8 m (5,9 pi) extrémité ouverte de câble d'entrée et de sortie combinée à 5 conducteurs
• Entrées de câbles d'alimentation et de données : presse-étoupes IP68/69

Électrique

• Alimentation CA : 100-277 V~ nominal, 50/60 Hz
• Bloc d'alimentation : multitension intégrée à détection automatique
• Consommation électrique, régime permanent, toutes les LED à intensité nulle : 11 W
• Protection contre les surtensions : 4 KV

Puissance et courant typiques

• 120 V, 60 Hz : 1,3 A, 142 W, PF 0,99
• 230 V, 50 Hz : 0,7 A, 142 W, PF 0,97

Mesures effectuées à tension nominale. Prévoir un écart de +/- 10 %

Thermique

• Refroidissement : Conduction/convection
• Température ambiante maximale (Ta max.) : 45° C (113° F)
• Température ambiante minimale (Ta min.) : -30° C (-4° F), la puissance doit être maintenue en dessous de 0° C (32° F)
• Température de surface maximale, en régime permanent, à 40 °C ambiant : 65 °C (149 °F)
• Dissipation thermique totale (calculée, +/- 10 %) : 490 BTU/h.

Approbations

• Sécurité UE : EN60598-2-5 (EN60598-1), EN60598-2-13, EN62471, EN62493
• CEM UE : EN55015, EN61547, EN61000-3-2, EN6100-3-3, EN61000-4-2, EN6100-4-4, EN6100-4-5
• Sécurité américaine : ANSI/UL 1598
• CEM américaine : 47 CFR Partie 15 Classe A
• Sécurité canadienne : CSA C.22.2 No. 250
• Australie/Nouvelle-Zélande : RCM
