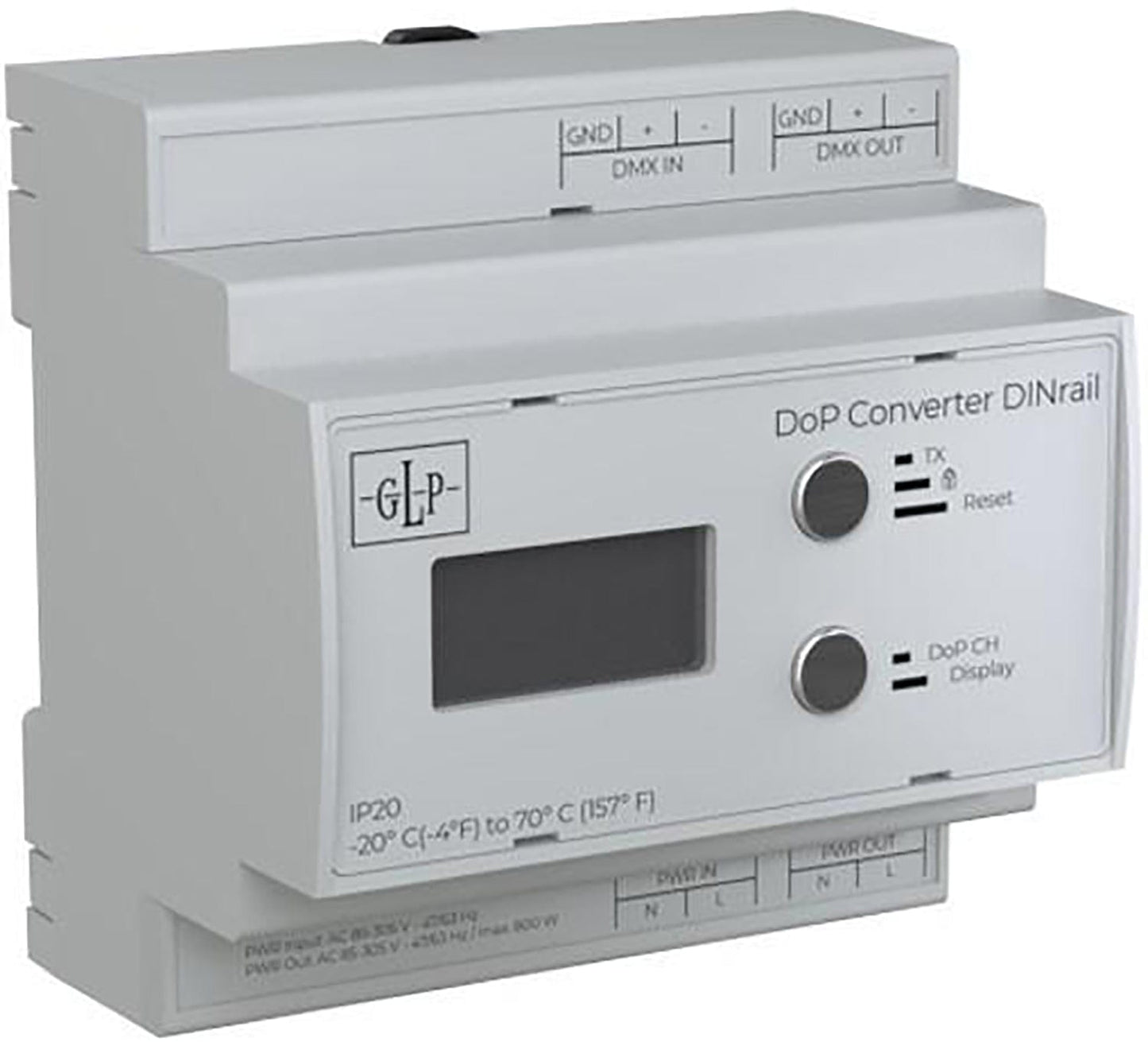

Convertisseur GLP 78181 DoP DMX Over Powerline - TX 512 canaux / RX 512 canaux - Rail DIN

Avec le nouveau convertisseur DoP (DMX sur Powerline), GLP propose un système unique capable de transmettre jusqu'à 10 univers DMX via un seul câble d'alimentation.

DoP peut être utilisé partout où des données DMX doivent être transmises, mais où il n'est pas possible ou économique de poser des lignes DMX séparées. GLP offre ainsi une alternative sensée aux connexions sans fil standard (WDMX, CRMX, etc.) qui sont parfois sensibles aux interférences lorsque chacune nécessite un émetteur et un récepteur, et peuvent être soumises à de graves limitations du réseau radio localement disponible.

Le DoP de GLP est donc particulièrement adapté à l'intégration dans l'infrastructure existante du secteur de l'éclairage architectural, notamment dans les bâtiments historiques, avec des systèmes de rails électriques existants (par exemple musées, galeries, hôtels, restaurants et commerces) ainsi que dans l'éclairage des espaces publics.

Avec le nouveau convertisseur GLP DoP, les signaux DMX peuvent être envoyés sur la ligne électrique existante ou sur un système de rail électrique existant sans avoir à poser une ligne de données supplémentaire ou à occuper doublement une ligne de données existante. Avec cette technologie, le signal DMX est modulé sur les lignes électriques existantes et immédiatement évalué par l'appareil. Peu importe si les appareils à contrôler sont en ligne directe ou derrière des murs en béton épais. Pour alimenter et émettre le signal DMX, le convertisseur DoP doit simplement être connecté à la même ligne électrique que les lumières à contrôler et connecté au contrôleur DMX.

Si le convertisseur GLP DoP est réglé en mode TX (mode émetteur), il module les 512 canaux DMX d'un univers DMX sur la ligne électrique connectée. En mode RX (mode récepteur), il convertit l'univers DMX modulé à partir de la ligne électrique connectée et offre 24, 128 ou 512 canaux DMX sur l'une des trois sorties DMX. En couplant simplement le convertisseur DoP, jusqu'à 10 univers peuvent être envoyés sur une ligne électrique et découplés à n'importe quel point.

Le convertisseur GLP DoP DINRail a été spécialement développé pour une installation dans de nouvelles configurations ou pour une rétroinstallation dans des armoires de commande existantes. Le boîtier normalisé permet une installation rapide sur n'importe quel rail DIN-35 de 35 mm, conformément à la norme EN 50222.

Spécifications :

• Contrôle :
  • Protocole :
    • DMX (USITT DMX512-A)
    • RDM (ANSI/ESTA E1.20)
    • Protocole GLP DoP
  • Modes de fonctionnement :
    • TX (Émetteur / Conversion DMX en DoP)
    • RX (Récepteur / Conversion DoP en DMX)
  • Réglage et adressage :
    • Panneau de contrôle avec affichage graphique rétroéclairé
    • Commande à 2 boutons
• Connecteurs :
  • Connexion du signal : Metz-Connect PR043xxHBBN 3 pôles
  • Entrée d'alimentation : Metz-Connect PT116xxHBBN 2 pôles
• Spécifications électriques :
  • Entrée/sortie d'alimentation : 85 - 305 V CA nominal, 47/63 Hz
  • Alimentation : commutation électronique à plage automatique
  • Fusible : T250 350 V SMD, non remplaçable
  • Plage de fréquence du signal DoP : 4 - 28 MHz
  • Puissance typique (@ 230V) : 2 W
  • Protection électrique : Protection contre les surcharges
• Spécifications thermiques :
  • Refroidissement : Refroidissement par convection
  • Température ambiante maximale (Ta max.) : 70 °C / 158 °F
  • Température ambiante minimale (Ta min.) : -20 °C / -4 °F
  • Dissipation totale de chaleur (calculée, +/-10 %) : 23,9 BTU/h
• Options de montage :
  • Montage : Montage sur rail DIN EN 50222, 35 mm
  • Orientation : n'importe laquelle
  • Emplacement : sec
• Dimensions et poids :
  • Hauteur : 111 mm / 4,37 po
  • Largeur : 26 mm / 1,023 po
  • Longueur : 75 mm / 2,95 po
• Mesures R&D :
  • Nombre maximal d'appareils dans une ligne : avec câble DMX, 2x0,34mm² : 32 avec câble CAT5e/7, 27AWG : 32
  • Longueur maximale du câble entre deux appareils : avec câble DMX, 2x0,34mm² : 100 m / 328 pi avec câble CAT5e/7, 27AWG : 125 m / 410 pi
  • Longueur maximale du câble du contrôleur au dernier appareil dans la ligne : avec câble DMX, 2x0,34mm² : 250 m / 820 pi avec câble CAT5e/7, 27AWG : 310 m / 1 017 pi
