Description

Contrôleur de séquence CA à distance Furman PowerLink

Le PowerLink est un séquenceur à distance compact et peu coûteux, monté en rack, qui permet de synchroniser et de commuter jusqu'à six dispositifs de contrôle de puissance, en les allumant et en les éteignant dans une séquence prédéfinie. La séquence de mise hors tension est opposée à la séquence de mise sous tension, le dernier appareil allumé sera le premier éteint, etc. L'intervalle de temps entre l'allumage ou l'extinction de chaque appareil et l'appareil suivant dans la séquence est réglable par l'utilisateur de 0,2 à 10 secondes, via un trimpot interne.

Un PowerLink est destiné à fonctionner avec un groupe de prises de courant contrôlées par relais telles que les Furman MiniPorts, pour créer un système de contrôle de puissance très flexible qui peut s'étendre pour gérer autant de circuits transportant autant de courant que nécessaire.

Une séquence d'activation ou de désactivation peut être initiée à partir du PowerLink lui-même, à l'aide de l'interrupteur à clé de verrouillage intégré ou, si l'interrupteur à clé est réglé pour permettre le fonctionnement à distance, par un ou plusieurs interrupteurs momentanés ou à action maintenue situés dans des emplacements distants.

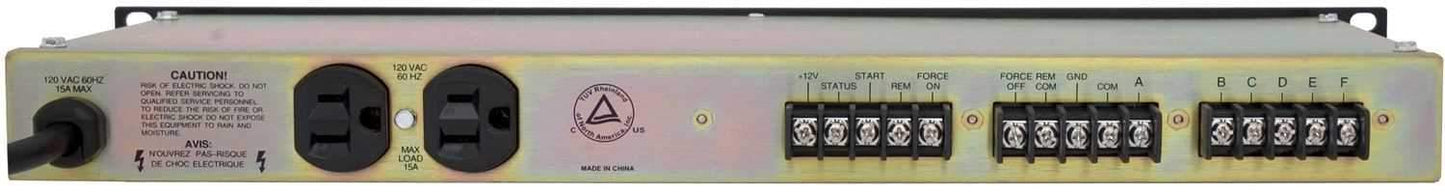

Les sorties du PowerLink sont des contacts de relais de faible puissance, accessibles via les borniers à vis du panneau arrière. Les sorties peuvent être configurées pour être normalement fermées ou normalement ouvertes en positionnant des cavaliers « valise » internes. Tous les communs d'entrée et de sortie sont isolés électriquement pour éviter la création de boucles de masse.

Le séquençage de l’alimentation est nécessaire chaque fois que différents types d’équipements doivent être mis sous tension ou hors tension en groupe, plutôt que tous simultanément. Dans les systèmes audio, une alimentation séquentielle est souvent nécessaire pour permettre aux transitoires d'activation des préamplificateurs et processeurs de bas niveau de se stabiliser avant la mise sous tension des amplificateurs de puissance. En effet, une mise sous tension simultanée peut entraîner un « pop » fort, ennuyeux et potentiellement destructeur atteignant les haut-parleurs. De plus, dans tout grand système dont les composants présentent une charge inductive sur la ligne CA (y compris les moteurs électriques, les alimentations et les amplificateurs de puissance de toutes sortes), l'alimentation séquentielle peut éviter des courants d'appel excessifs qui peuvent provoquer le déclenchement des disjoncteurs même si le -les courants d'état ne sont pas excessifs.

L'utilisateur a un contrôle total sur chacune des sorties du PowerLink. Un interrupteur à trois positions sur le panneau avant pour chaque sortie de contrôle permet d'inclure cette sortie dans la séquence, ou permet de contourner la séquence pour activer ou désactiver cette sortie indépendamment de la synchronisation de la séquence. Les indicateurs LED s'allument pour indiquer lorsque chaque sortie est à l'état « on ».

Bien que le PowerLink soit idéal pour contrôler les MiniPorts, il peut également contrôler les PowerPorts Furman, les séquenceurs de puissance PS-PRO ou PS-8R, les distributions de puissance séquencées ASD-120 ou tout autre appareil qui doit être commuté lorsqu'un délai particulier s'est écoulé. Un PowerLink peut même contrôler un ou plusieurs autres PowerLinks situés à distance, offrant ainsi un contrôle complet du séquençage de l'alimentation, même pour les systèmes les plus grands.

Caractéristiques:
  • Se combine avec jusqu'à six dispositifs de contrôle de puissance pour créer un système complet permettant d'assurer un séquençage de mise sous tension et de mise hors tension.
  • Les « sorties » PowerLink réelles sont des contacts de relais électriquement isolés, normalement fermés ou normalement ouverts.
  • Chaque sortie de contrôle dispose d'un indicateur d'état sur le panneau avant
  • Chaque sortie de contrôle dispose d'un interrupteur à trois positions permettant à chaque appareil connecté de faire partie de la séquence, ou d'être allumé ou éteint indépendamment.
  • La séquence de marche ou d'arrêt peut être initiée depuis l'unité ou à distance, à l'aide de fils de commande basse tension
  • Interrupteur à clé du panneau avant pour la sécurité
  • Pack compact pour un seul rack
  • Trois prises de courant alternatif non commutées : deux à l'arrière et une à l'avant
Caractéristiques:
  • Intervalle de retard : 0,2 à 10 secondes par pas (réglable avec trimpot interne)
  • Entrées de contrôle REM : Optiquement isolées, variateur AC ou DC, impédance d'entrée de 12 000 ohms. Fonctionne à 5-130 VCC. Max 130 VAC du REM COM au châssis. Peut utiliser sa propre alimentation interne de 12 V CC.
  • Sorties relais de signal : contacts de commutation configurables en interne pour normalement fermés ou normalement ouverts. Commun isolé du châssis et de la masse de commande. 130 VAC max du relais commun au châssis. Le relais peut commuter 1/2 A max à 125 VCA ou 24 VCC.
  • Prises secteur : trois au total ; deux à l'arrière, un à l'avant
  • Alimentation requise : 120 VCA, 50/60 Hz
  • Dimensions : 1,75" H x 19" L x 7,125" P
  • Poids : 5,5 livres. (2,5 kg.)
  • Construction : Châssis en acier, zingage chromaté ; Façade 125" en aluminium brossé et anodisé noir.
  • Consommation électrique : 8,4 watts
  • Inscriptions des agences de sécurité : NRTL-C TUV
