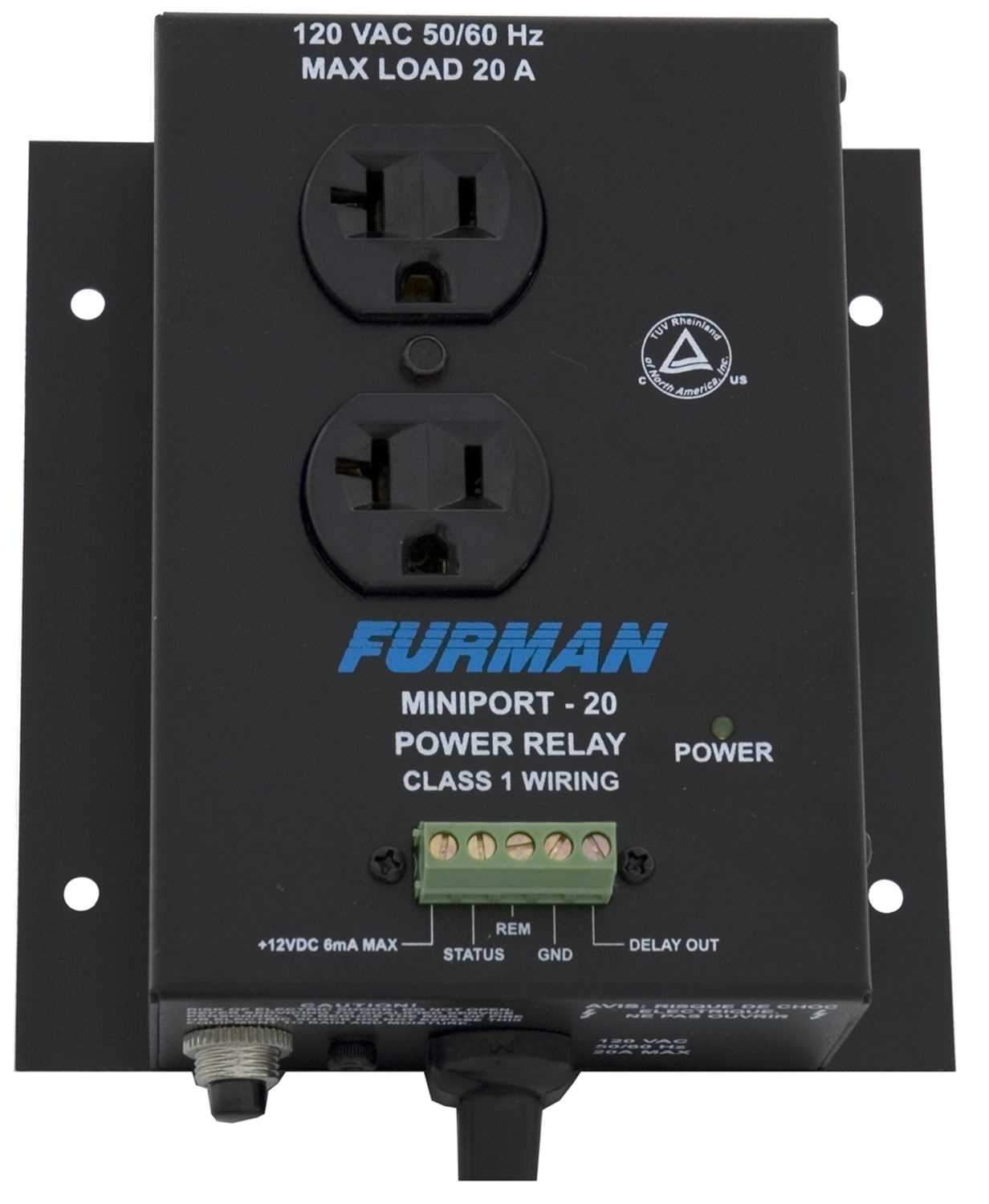

Relais de puissance miniport Furman MP20
Le relais de puissance MINIPORT-20 est une prise de 120 V CA à commutation de relais de 20 A, homologuée NRTL-C TUV, avec un bornier qui permet un contrôle à distance via un câblage de classe 2 sûr, peu coûteux et basse tension. Il comprend une alimentation interne de 12 V CC et peut être contrôlé à distance avec des interrupteurs à contact maintenu ou momentané.
Plusieurs MINIPORT peuvent être connectés ensemble afin que tous soient contrôlés par une seule fermeture de commutateur, et peuvent être liés de manière à ce que tous s'allument simultanément ou un par un, dans une séquence retardée. En cas de retard, l'intervalle de retard entre la mise sous tension d'un MINIPORT et le suivant est d'environ 3 secondes. (La mise sous tension retardée est utile pour éviter les courants d'appel importants qui peuvent déclencher les disjoncteurs de la maison, ce qui se produirait autrement si tous les ampères étaient allumés simultanément.) La mise hors tension se produit cependant toujours simultanément.
Un Furman PowerLink peut également être utilisé pour contrôler le(s) MINIPORT(s). Dans cette utilisation, le(s) MINIPORT(s) sont connectés aux bornes du PowerLink, qui fournissent les fonctions de contrôle nécessaires. Les MINIPORT sont également compatibles avec le Furman PowerPort et l'ASD-120 Sequenced Power Distro. Avec l'ajout d'un relais AC PS-REL pour assurer le contrôle, un MINIPORT peut être utilisé pour étendre la capacité de tout autre produit d'alimentation Furman ou, d'ailleurs, de tout produit doté d'une prise commutée, tel qu'un récepteur/ampli contrôlé avec une télécommande sans fil. Lorsqu'il est utilisé de cette manière, le MINIPORT est allumé ou éteint lorsque la prise sur laquelle le PS-REL est branché s'allume ou s'éteint.
Le MINIPORT-20 est équipé de deux trous défonçables pour une installation permanente avec un conduit de 1/2", l'un sur la surface supérieure, l'autre sur la surface inférieure. L'utilisation du trou défonçable inférieur nécessite le retrait du cordon secteur. Selon le Code national de l'électricité, Le conduit de 1/2" peut accueillir jusqu'à cinq circuits de 20 A en utilisant dix fils toronnés THWN de calibre 12 ; cependant, les codes locaux doivent être vérifiés pour connaître les exigences exactes.
Les MINIPORT sont logés dans des boîtiers en acier robustes et sont équipés d'un cordon secteur robuste de 10 pieds. Le MINIPORT-20 est équipé d'un disjoncteur magnétique de précision. Le MINIPORT-20 est NRTL-C TUV. Remarque : en raison de sa puissance nominale de 20 ampères, le MINIPORT-20 utilise une prise secteur de 20 ampères avec des lames perpendiculaires (et non parallèles). En cas de doute concernant votre installation, veuillez consulter un électricien ou appeler l'usine. Le MINIPORT-20 est une mise à niveau d'un précédent Furman MINIPORT. Les principales différences résident dans la possibilité d'utiliser des interrupteurs momentanés, l'option de mise en marche différée et les trous défonçables supplémentaires.
Caractéristiques:- Dimensions : 5,5" H x 3,75" L x 2" P. (Avec support de montage, la largeur est de 5,25")
