Furman ASD-120 Distributeur d'alimentation 6 canaux

L'ASD-120 AC Sequenced Power Distro est un système de distribution d'énergie extrêmement compact et peu coûteux, idéal pour les systèmes de sonorisation en tournée, les tournées musicales et théâtrales, les installations d'enregistrement mobiles, les tournages de films et de vidéos sur place, etc., dans toutes les situations. où l’alimentation CA doit être distribuée à plusieurs circuits et où un système intégré câblé est manquant, inadéquat ou peu pratique. L'utilisation d'un Power Distro est rentable, à la fois en termes de commodité qu'elle offre et d'élimination des alimentations parallèles encombrantes et coûteuses et des connecteurs associés. L'ASD-120 offre également de nombreuses autres fonctionnalités.

L'ASD-120 vous permet de mettre sous tension et ses six circuits de manière séquentielle. La séquence est inversée pour la mise hors tension. L'intervalle de retard est réglable par l'utilisateur via un trimpot interne.

Le séquençage de l’alimentation est nécessaire chaque fois que différents types d’équipements doivent être mis sous tension ou hors tension en groupe, plutôt que tous simultanément. Dans les systèmes audio, une alimentation séquentielle est souvent nécessaire pour permettre aux transitoires d'activation des amplificateurs et processeurs de bas niveau de se stabiliser avant que les amplis de puissance ne soient allumés, car une alimentation simultanée entraînerait un « pop » fort, ennuyeux et potentiellement destructeur atteignant les haut-parleurs. Et dans tout grand système dont les composants présentent une charge inductive sur la ligne CA (y compris les moteurs électriques, les alimentations et les amplificateurs de puissance de toutes sortes), l'alimentation séquentielle peut éviter des courants d'appel excessifs qui provoquent le déclenchement des disjoncteurs même si l'état stable est atteint. les courants ne sont pas excessifs.

Le panneau avant de l'ASD-120 fournit un interrupteur à trois positions pour chaque circuit qui permet à chaque circuit de faire partie de la séquence de mise sous/hors tension, ou de rester allumé ou éteint en dehors de la séquence. Une LED qui indique quand la séquence de mise sous tension ou de mise hors tension est en cours. La séquence peut être initiée avec des interrupteurs momentanés ou maintenus, localement ou à distance. Une sortie duplex est prévue pour chaque étape de retard. Un interrupteur de verrouillage avec une clé amovible est fourni pour une sécurité maximale.

Étant donné que les signaux de contrôle de séquence sont également disponibles sur le panneau arrière, un ou plusieurs ASD-120 peuvent être installés dans des endroits éloignés et actionnés via un câblage de contrôle basse tension. Les signaux de contrôle de séquence peuvent également piloter les séquenceurs de puissance PowerPorts, MiniPorts, PS-PRO et PS-8-R, ou tout autre circuit qui a besoin de savoir quand son délai particulier s'est écoulé. L'utilisation d'un ou plusieurs ASD-120 peut offrir la capacité de contrôler l'alimentation et le séquençage de l'alimentation pour l'ensemble d'un système.

L'ASD-120 peut gérer jusqu'à 120 ampères de puissance entrante, en la distribuant à six circuits de 20 ampères, 120 V. Chaque circuit possède un indicateur d'état sur le panneau avant qui s'allume lorsqu'il est allumé et une prise duplex de 20 ampères sur le panneau arrière.

La conception de l'ASD-120 intègre quatre bus surdimensionnés, permettant le câblage pour une alimentation monophasée de 120 V ou 240 V, ou triphasée de 208 V. Une pince de décharge de traction est fournie et peut accueillir un câble ou un faisceau de fils jusqu'à 1,5 pouces de diamètre. La terminaison des câbles est un processus simple consistant à casser et à dénuder les conducteurs individuels et à les connecter avec des vis de réglage, puis à serrer la pince de décharge de traction. Les instructions complètes accompagnant l'unité guident l'utilisateur tout au long du processus de sélection et de terminaison du câble d'alimentation.

• Charge totale de 120 ampères
• Six circuits de 20 A, 120 V, chacun avec un indicateur d'état
• Barres omnibus surdimensionnées
• La conception à quatre bus peut accueillir une alimentation monophasée de 120 V ou 240 V ou une alimentation triphasée de 208 V

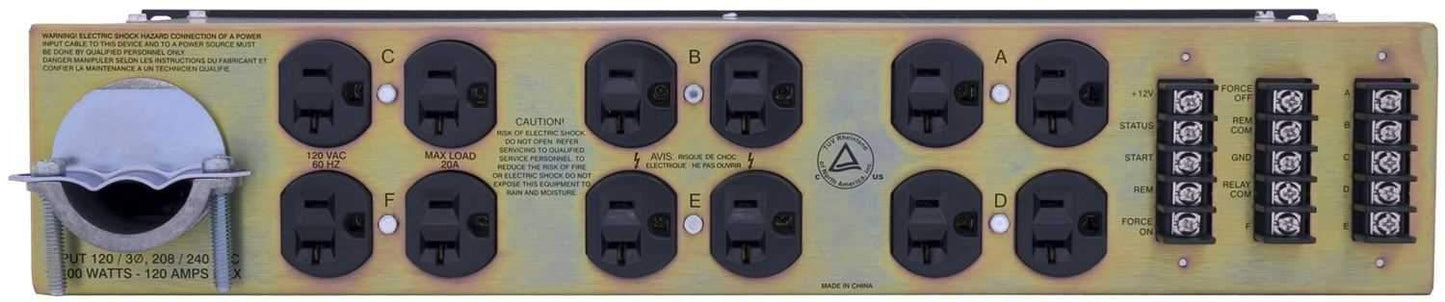

• Six prises duplex largement espacées sur le panneau arrière
• Les prises peuvent être mises sous tension et hors tension en séquence
• L'interrupteur à trois positions permet à chaque circuit de faire partie du séquençage d'alimentation ou d'être allumé/éteint indépendamment
• La synchronisation de la séquence peut être initiée depuis l'unité ou à distance, à l'aide de fils de commande basse tension
• Des signaux de contrôle de séquence sont disponibles sur le panneau arrière pour piloter des ASD-120 supplémentaires ou d'autres appareils et circuits.
• Interrupteur à clé du panneau avant pour la sécurité
• Pack compact à deux espaces de rack
• Produit le plus économique de son type
