Distribution d'alimentation CA, 100 AMP
L'ACD-100 AC Power Distro est un système de distribution d'énergie monté en rack extrêmement compact et à faible coût, idéal pour les systèmes de sonorisation en tournée, les tournées musicales et théâtrales, les installations d'enregistrement mobiles, les tournages de films et de vidéos sur place, etc. situation dans laquelle l’alimentation CA doit être distribuée à plusieurs circuits et où un système intégré câblé est manquant, inadéquat ou peu pratique. L'utilisation d'un Power Distro est rentable, à la fois en termes de commodité qu'elle offre et d'élimination des alimentations parallèles encombrantes et coûteuses et des connecteurs associés.

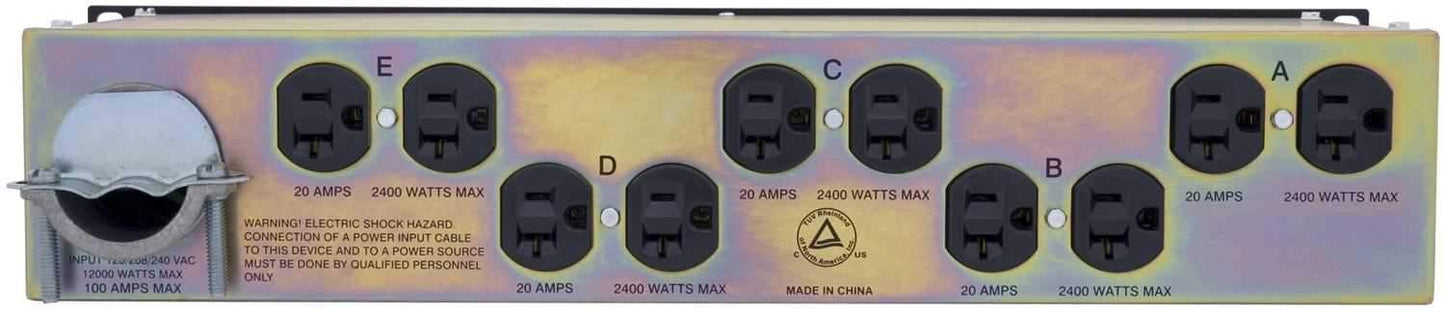

L'ACD-100 peut gérer jusqu'à 100 ampères de puissance entrante, en la distribuant à cinq circuits de 20 ampères, 120 V. Chaque circuit possède un indicateur d'état au néon qui s'allume lorsque son disjoncteur est activé et une prise duplex de 20 ampères sur le panneau arrière.
Les disjoncteurs utilisés dans l'ACD-100 sont des types magnétiques à appel élevé, conçus spécifiquement pour les applications critiques de traitement de données et de diffusion où les déclenchements intempestifs ne sont pas autorisés. Ils ont une tolérance d'impulsion* de 10 fois le courant nominal, soit 200 ampères. Cela les rend particulièrement adaptés à une utilisation avec des amplificateurs de puissance et d'autres appareils dotés de charges à haute réactance, car la tolérance élevée aux impulsions les empêchera de se déclencher faussement au moment où la puissance est appliquée ou lors des pics musicaux. Si un disjoncteur devait se déclencher, il peut être réinitialisé dès que la surcharge est corrigée ; aucun délai de refroidissement n'est requis. Les compensations de température qui affectent les fusibles et les disjoncteurs thermiques bon marché ne sont pas un problème. Les disjoncteurs sont de la plus haute qualité industrielle, répertoriés NRTL-C TUV, précis dans leur fonctionnement et de construction robuste. Ils peuvent être utilisés comme interrupteurs marche-arrêt pour les cinq circuits.
La conception de l'ACD-100 intègre quatre bus surdimensionnés, permettant le câblage pour une alimentation monophasée de 120 V ou 240 V, ou triphasée de 208 V. Une pince de décharge de traction est fournie et peut accueillir un câble ou un faisceau de fils jusqu'à 1,5 pouces de diamètre. La terminaison des câbles est un processus simple consistant à casser et à dénuder les conducteurs individuels et à les connecter avec des vis de réglage, puis à serrer la pince de décharge de traction. Les instructions complètes accompagnant l'unité guident l'utilisateur tout au long du processus de sélection et de terminaison du câble d'alimentation.
L'ACD-100 fournit une suppression de pointe et de surtension de base, avec des varistances à oxyde métallique (MOV) connectées entre les conducteurs chauds et neutres de chaque circuit. Les MOV répondent aux pointes dérivées de la ligne en nanosecondes, limitant les tensions transitoires à des niveaux sûrs de 200 V en crête ou moins.
Caractéristiques:- Charge totale de 100 ampères
- Cinq circuits de 20 A, 120 V, chacun avec un indicateur d'état
- Barres omnibus surdimensionnées
- La conception à 4 bus peut accueillir une alimentation monophasée de 120 V ou 240 V ou une alimentation triphasée de 208 V
- Disjoncteurs magnétiques à appel élevé
- Protection contre les pointes de varistance et les surtensions
- Pack compact à deux espaces de rack
- Produit le plus économique de son type
