Description

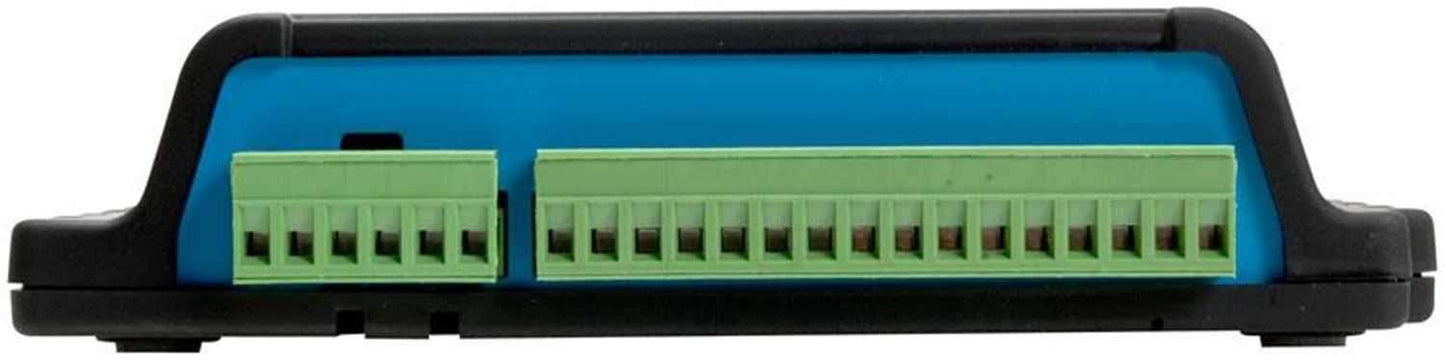

Module d'interface d'entrée et de sortie Elation Art IO

L'ART IO est un module d'extension de la famille de produits ART SSC de contrôleurs d'éclairage à semi-conducteurs. Il permet l'interface avec des entrées et sorties numériques numériques et analogiques et prend en charge divers protocoles tels que DMX, RS-232, OSC, UDP et Art-Net.

L'ART IO dispose de 8 entrées qui peuvent être configurées individuellement comme entrée numérique ou analogique. Lorsqu'une entrée numérique est définie, elle permet une connexion facile avec, par exemple, des commutateurs et des capteurs physiques. Lorsqu'il est réglé sur analogique, il prend en charge les entrées 0-10 V et 1-10 V, ce qui est idéal pour la connexion aux gradateurs domestiques. Les 8 sorties de l'ART IO sont commutées par relais et peuvent gérer 1 A. Les sorties numériques peuvent être utilisées pour commuter divers autres appareils tels que des équipements audiovisuels, des stores motorisés ou des relais robustes.

De plus, l'ART IO est équipé d'un port DMX-512 qui peut être configuré comme entrée ou sortie, et d'un port RS-232 bidirectionnel. Grâce à son port réseau, l'ART IO prend également en charge les protocoles OSC, UDP et Art-Net qui peuvent être utilisés pour le déclenchement et la conversion. L'ART IO compact et polyvalent est l'extension idéale pour l'ART SSC dans les projets qui nécessitent plus d'entrées et de sorties. De plus, ART IO est également bien adapté à une interface d'entrée/sortie autonome ou à une collaboration avec n'importe quel système de contrôle de spectacle tiers.

Idéal pour:
  • Installations permanentes
  • Éclairage architectural
  • Installations artistiques
  • Bars, clubs et restaurants
  • Des expositions
  • Média interactif
  • Musées
  • Parc d'attractions
Caractéristiques d'ARTIO :
  • 8 entrées, commutables entre numérique ou analogique
  • 8 sorties, commutées par relais
  • Port DMX-512 optiquement isolé, commutable entre entrée et sortie
  • Port RS-232
  • Port Ethernet avec prise en charge d'Art-Net, OSC et UDP
  • Compatible eTouch
  • Montage sur bureau ou sur rail DIN
  • Serrure Kensington
Verrou Kensington

Vous pouvez sécuriser votre appareil à l'aide d'un verrou pour ordinateur portable de style Kensington.

Pouvoir

L'Art IO nécessite une alimentation DC entre 9 et 12 Volts avec un minimum de 500 mA. Le DC de 2,1 mm est à centre positif. De plus, l’Art IO est compatible Power-over-Ethernet (POE). Il nécessite un POE classe I.

L’interface Web Art IO contient les pages suivantes :

Maison

Cette page affiche un aperçu de l'état de toutes les propriétés principales et affiche les valeurs des ports GPI et GPO.

Afficher le contrôle

La page Show Control est très similaire à la page Show Control dans Art SSC. Veuillez noter que certaines sources ne sont disponibles que dans l'Art SSC et non dans l'Art IO (par exemple Scheduler, Time-code, Recorder). La page Show Control est préparée avec des modèles d’opérations qui sont une utilisation très typique de Art IO. Les tableaux suivants décrivent ces modèles.

Art-Net DMX DMX Sorties Art-Net DMX :

  • Art-Net Sorties Entrées DMX
  • Entrées Art-Net Entrées OSC
  • Test de production de démonstration des sorties OSC
  • Convertit l'Art-Net entrant en DMX. Le port DMX doit être réglé sur sortie. Convertit les entrants
  • DMX vers Art-Net. Le port DMX doit être réglé sur entrée.
  • Contrôlez les relais par les canaux DMX 1 à 8. Les valeurs inférieures à 50 % commutent le relais sur o>, valeurs
  • au-dessus de 50 % l'allumera. Le port DMX doit être réglé sur entrée.
  • Contrôlez les GPO via les canaux Art-Net entrants 1 à 8. Les valeurs inférieures à 50 % éteignent le relais, les valeurs supérieures à 50 % l'activent. Le port DMX doit être réglé sur entrée.
  • Convertissez l'état du GPI en canaux DMX 1 à 8. Lorsqu'un GPI est numérique, le canal DMX basculera entre la valeur 0 et 255, lorsqu'il est réglé sur analogique, le canal sera compris entre 0 et 255. Le port DMX doit être réglé. pour sortir.
  • Convertissez l'état du GPI en canaux Art-Net 1 à 8. Lorsque l'aGPI est numérique, le canal Art-Net basculera entre la valeur 0 et 255, lorsqu'il est réglé sur analogique, le canal sera compris entre 0 et 255.
  • Convertissez l'état du GPI en OSC. L'URI OSC est /gpiX, où X est le numéro de port GPI.
  • Contrôlez les GPO par les messages OSC entrants. L'URI OSC est /gpoX, où X est le numéro de port GPO. Cela démontre la capacité de l'Art IO en connectant les GPI et les GPO à divers protocoles tels que DMX, OSC et eTouch.
  • Ce modèle est utilisé pour tester l'appareil pendant le processus de production.
Moniteurs

Cette page vous permet d'inspecter les données entrantes et sortantes.

Paramètres

Cette page contient tous les paramètres utilisateur.

Général

Vous pouvez modifier l'étiquette de l'Art IO. Cette étiquette peut être utilisée pour distinguer l'unité dans une configuration comportant plusieurs appareils. La case à cocher « Blink » fera clignoter la LED de l'appareil pour aider à l'identifier parmi plusieurs appareils.

Port DMX

Choisissez ici d'utiliser le port DMX soit comme entrée, soit comme sortie.

Art-Net

La fonctionnalité Art-Net dans Art IO prend en charge 1 univers sortant et 1 univers entrant. Vous pouvez mapper chacun de ces univers à l'un des 256 univers disponibles dans le protocole Art-Net. Ce nombre est basé sur zéro, allant de 0 à 255 inclus. Les messages diffusés envoyés par Art-Net exercent une certaine charge sur le réseau, il est donc recommandé de désactiver Art-Net lorsqu'il n'est pas utilisé. La transmission Art-Net peut être activée ou désactivée en cochant la case « Activé ».

DMX-512

L'Art IO dispose d'un port DMX qui peut être défini comme entrée ou comme sortie. Les signaux DMX sont disponibles sur les bornes à vis. Vous pouvez créer un câble adaptateur pour vous connecter aux connecteurs XLR en utilisant le brochage ci-dessous.

Objet de stratégie de groupe

Les 8 sorties à usage général (GPO) de l'Art IO sont commutées par relais et peuvent gérer 3 A. Les sorties numériques peuvent être utilisées pour commuter divers autres appareils tels que des équipements audiovisuels, des stores ou des relais robustes.

RS-232

L'Art IO est équipé d'un port de communication RS-232 bidirectionnel. Cela permet à l'Art IO d'être déclenché par les chaînes ASCII reçues sur le port RS-232 et d'envoyer des chaînes ASCII en réponse à un événement.

eTouch

eTouch est une application logicielle qui peut déclencher des événements au sein de l'appareil et est équipée d'une interface utilisateur spécialement conçue pour être utilisée avec les écrans tactiles. Cela en fait un compagnon idéal pour l'appareil lorsqu'il est appliqué dans une installation fixe, en utilisant eTouch pour contrôler les enregistrements et sélectionner des repères, ou toute autre fonctionnalité de l'Art SSC ou de l'Art IO. eTouch est conçu pour n'avoir aucune capacité d'édition, ce qui en fait une interface infaillible qui peut être présentée en toute sécurité aux techniciens non spécialisés en éclairage.
