Denon Pro DN-508MXA Mélangeur numérique alimenté à 8 zones

Les mélangeurs de zone DN-508MX et 508MXA sont des solutions simples et hautes performances pour contrôler et router jusqu'à huit sources audio dans des salles multi-pièces. Une attention particulière a été accordée à la conception de l'interface du panneau avant pour les rendre intuitives et faciles à utiliser, ce qui rend la « courbe d'apprentissage » très courte sur ces produits. Le 508MXA dispose d'une amplification de zone intégrée pour une flexibilité accrue lors de la configuration d'un système spécifique avec des exigences différentes.

Les applications typiques incluent les restaurants, les hôtels, les musées, les discothèques, les bars sportifs et les grands bureaux d'entreprise. Les deux mélangeurs sont contrôlables à distance via RS-232C et IP pour les installations commerciales. Les DN-508MX et 508MXA disposent également de plusieurs fonctionnalités dédiées à un usage professionnel, telles qu'un préampli micro de qualité professionnelle, un micro/ligne Pad, des sorties symétriques Full BTL, un égaliseur 3 bandes pour les entrées, un égaliseur 5 bandes pour les sorties, une priorité, un délai. , Dynamics, application de contrôle du système (Web à distance) et fonction de planification pour fonctionner automatiquement pour une efficacité énergétique optimale.

Une interface graphique basée sur le Web facilite le contrôle de chaque fonction de l'unité, à partir de l'appareil le plus pratique pour l'utilisateur.

Dans la boite:

• DN-508MXA
• Connecteurs Euroblock
• Câble d'alimentation
• Mode d'emploi
• Manuel de sécurité et de garantie

Caractéristiques:

• 6 entrées micro/ligne
• 4 entrées ST
• 1 entrée auxiliaire à l'avant et à l'arrière
• 8 sorties de zones
• Entrée amplificateur 4 zones
• Sortie 4 zones 4 Ohm/8 Ohm ou sortie haut-parleur 2 zones 70 V/100 V/BTL
• Circuit BTL complet pour une sortie équilibrée
• Mise à la terre et qualité sonore de qualité professionnelle
• Contrôlabilité à distance via TCP/IP, RS-232 et RS-422
• Égaliseur 3 bandes pour toutes les entrées
• Égaliseur 5 bandes pour toutes les sorties de zone
• Fonction de retard et de dynamique pour toutes les sorties de zone

Caractéristiques:

Spécification audio

• Réponse en fréquence : 20 Hz – 20 kHz (+0,5 dB)
• Plage dynamique : > 109 dB (pondération A)
• Rapport signal/bruit : > 89 dB (pondéré A)
• Marge dynamique : > 20 dB
• Entrée micro EIN : < -127 dBu (Rs = 150 ?, DIN)
• CMRR d'entrée micro : > 80 dB
• Gain maximum : 88 dB (entrée micro vers sortie principale)
• Séparation des canaux : < -100 dB
• THD (entrées micro/ligne) : < 0,05 %
• THD (entrées ST) : < 0,01 %

Entrées analogiques

• Entrées micro
  • Maximum : -40 à -20 dBu (+4 dBu)
  • Unité : -60 à -40 dBu (-16 dBu)
• Entrées ST
  • Maximum : +18 dBV
  • Unité : 0 dBV
• Entrées auxiliaires
  • Maximum : +18 dBV
  • Unité : 0 dBV
• Entrées d'ampli (ligne)
  • Maximum : +24 dBu
  • Unité : +4 dBu

Sorties analogiques

• Sorties zones 1 à 8
  • Maximum : +24 dBu
  • Unité : +4 dBu
• Sortie haut-parleur (ampli)
  • Faible impédance : 60 W à 8 Ohm / 4 Ohm
  • BTL basse impédance : 120 W à 8 Ohm / 4 Ohm, BTL 2 zones
  • Haute impédance : 70 V/120 W, 100 V/120 W, 2 zones BTL

Effets

• Égalisation (3 bandes, entrées)
  • SHH : 100 Hz – 20 kHz (+18 dB)
  • PEQ : 100 Hz – 20 kHz (+18 dB), Q : 0,1–63,0
  • SHL : 20 Hz – 20 kHz (+18 dB)
• Égalisation (5 bandes, sorties)
  • PEQ élevé : 100 Hz – 20 kHz (+18 dB), Q : 0,1–63,0
  • PEQ médium-haut : 100 Hz – 20 kHz (+18 dB), Q : 0,1–63,0
  • PEQ médium : 100 Hz – 20 kHz (+18 dB), Q : 0,1–63,0
  • PEQ moyen-bas : 100 Hz – 20 kHz (+18 dB), Q : 0,1–63,0
  • PEQ faible : 20 Hz – 20 kHz (+18 dB), Q : 0,1–63,0
• Retard
  • Atténuation : 0 à 1 000 ms
• 8Contrôle automatique du gain (AGC)
  • Rémunération : 1 à 5
  • Temps de réponse : 100 à 500 ms
  • Porte anti-bruit : < -80 dBFS
• Atténuation prioritaire (1ère et 2ème priorités)
  • Seuil : -74 à -20 dBFS
  • Atténuation : -? à 0dB
  • Temps d'attaque : 0 à 300 ms
  • Temps de maintien : 1 à 1 960 ms
  • Temps de relâchement : 3 à 4 270 ms
• Dynamique (Compresseur/Limiteur)
  • Seuil : -92 à -20 dBFS
  • Rapport : 1,0:1 – 20,0:1, ?:1
  • Temps d'attaque : 0 à 120 ms
  • Temps de relâchement : 3 à 4 270 ms
  • Gain : 0 à +20 dB
  • Genou : dur, 1–5
• Fondu automatique de sortie/entrée pour le sélecteur de source
  • Atténuation -30 dB
  • Temps d'attaque 100 ms
  • Temps de maintien et mélange 100 ms
  • Temps de relâchement 100 ms

Communication

• RS-232C
  • Connecteurs : connecteur femelle D-Sub à 9 broches (entrée distante), connecteur mâle D-Sub 9 broches (sortie Remote Extend)
  • Vitesse : 9 600/38 400 bps
  • Alimentation : +5 V via connexion D-Sub
• RS-422
  • Connecteur : RJ-45
  • Vitesse : 38 400 bps
  • Borne : 110 ? Allumé éteint
  • Alimentation : +5 V via connexion RJ-45
• Ethernet
  • Connecteur : port LAN
  • Normes : Base Ethernet 10/100

Indicateurs de niveau

• Micro/Ligne : 1 LED (vert-ambre-rouge) par entrée micro/ligne
• Source : 1 LED (vert-ambre-rouge) par entrée ST
• Sortie : 1 LED (vert-ambre-rouge) par zone
• Protection : 1 LED (rouge) par zone de sortie haut-parleur
• Indication de crête : -1 dB à 0 dB

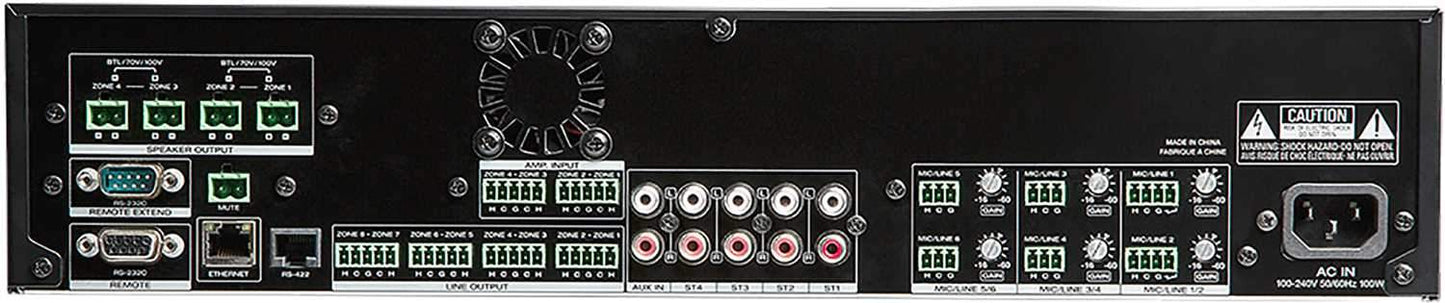

Connexions

• (2) entrées Euroblock à 5 broches (2 chaudes, 2 froides, 1 masse)
• (2) entrées Euroblock à 4 broches (1 chaude, 1 froide, 1 masse, 1 commutateur de page)
• (4) entrées Euroblock à 3 broches (1 chaude, 1 froide, 1 masse)
• (1) entrée auxiliaire RCA stéréo
• (1) entrée auxiliaire stéréo 1/8" (3,5 mm)
• (4) entrées stéréo RCA ST
• (4) sorties Euroblock à 5 broches (2 chaudes, 2 froides, 1 masse)
• (5) sorties Euroblock à 2 broches (1 positive, 1 négative)
• (1) port réseau local
• (1) RJ-45, RS-422
• (1) connecteur femelle D-Sub à 9 broches, RS-232C
• (1) connecteur mâle D-Sub à 9 broches, RS-232C
• (1) Entrée d'alimentation CEI

Environnemental

• Température : 41 à 95 °F / 5 à 35 °C
• Humidité : 25 à 85 %, sans condensation

Général

• Connexion d'alimentation : CEI
• Alimentation requise : 100-240 V CA, 50/60 Hz
• Consommation électrique : 130 W à 1/8 de la puissance de sortie
• Dimensions (WDH, avec oreilles de rack) : 19,0 x 16,3 x 3,5" (483 x 415 x 88 mm)
• Poids : 23,6 livres (10,7 kg)
