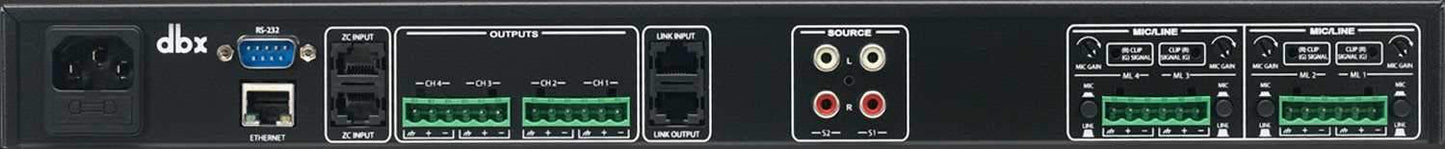

Processeur dbx 640m 6 x 4 zones
Le ZonePRO 640m offre des E/S fixes, une architecture préconfigurée, un traitement d'insertion configurable et une duplication optionnelle des canaux audio vers un autre appareil ZonePRO via un bus de liaison.
Le 640m dispose d'un total de six entrées et quatre sorties. Les entrées comprennent quatre entrées de bornier symétriques commutables micro/ligne et deux paires mono-sommes d'entrées RCA asymétriques. Le gain du microphone contrôlé par le matériel permet d'ajuster le gain du microphone par canal.
L'appareil 640m dispose d'une architecture préconfigurée avec traitement d'entrée, matrice centrale et traitement de sortie. Deux positions d'insertion d'entrée et une position d'insertion de sortie permettent de configurer le traitement d'insertion spécifique au canal. AutoWarmth, une fonction psychoacoustique qui maintient la bande passante complète même lorsque le niveau du signal a baissé, est disponible en permanence sur chaque zone de sortie.
Un bus de liaison permet la duplication des six premiers canaux audio vers un autre appareil ZonePRO dans les applications où des zones de sortie supplémentaires sont requises.
Le panneau avant du 640m comprend une mesure complète du signal, un écran LCD informatif et une commande du panneau avant spécifiée par l'utilisateur.
Tous les appareils ZonePRO peuvent être contrôlés par des systèmes de contrôle tiers via RS-232 ou Ethernet, selon le cas.
ZonePRO Designer - le logiciel de configuration, de contrôle et de surveillance de la famille d'appareils ZonePRO - offre le contrôle du ZonePRO 640m via Ethernet ou RS-232. L'assistant de configuration de ZonePRO Designer guide les utilisateurs tout au long du processus de configuration étape par étape du 640m.
Caractéristiques:- 6 entrées/4 sorties
- 4 entrées micro/ligne symétriques
- 2 paires d'entrées RCA asymétriques et mono-sommetées
- Gain du microphone par canal
- Architecture préconfigurée
- Deux positions d'insertion d'entrée configurables
- Une position d'insertion de sortie configurable
- Chaleur automatique par zone de sortie
- Liaison Bus
- Mesure complète du signal
- Écran LCD du panneau avant
- Contrôle du panneau avant spécifié par l'utilisateur
- Contrôle Ethernet
- Contrôle série
- Contrôle par des tiers
- Configuration pilotée par un assistant
- Indicateurs : 4 indicateurs de sortie indépendants à six segments allant de -30 à +20 dBu, indicateurs de seuil
- Écran LCD : l'écran LCD fournit des informations sur la sélection de la source, le guidage des pages, le volume de la zone et la sourdine.
- Entrée : 6 au total (4) micro ou ligne commutables, (2) paires d'entrées RCA asymétriques et mono-sommes
- Connecteurs d'entrée : Euroblock (ligne et micro) RCA (source)
- Type d'entrée : équilibré électroniquement/filtré RF
- Impédance d'entrée : Euroblock : >50 kOhm équilibré, >25 kOhm déséquilibré, filtré RF ; RCA : > 25 kOhm asymétrique, filtré RF
- Entrée maximale : +20 dBu micro/ligne, +12 dBu RCA
- CMRR : >40 dB, généralement >55 dB à 1 kHz
- Gain du préampli micro : 30 à 60 dB
- Bruit d'entrée équivalent au préampli micro (EIN) : < -118 dBu, 22 Hz-22 kHz, impédance source 150 ohms.
- Alimentation fantôme du préampli micro : +15 VDC
- Sortie : 4 au total
- Connecteurs de sortie : Euroblock
- Type de sortie : symétrique électroniquement, filtrée RF
- Impédance de sortie : 120 Ohm symétrique, 60 Ohm asymétrique
- Sortie maximale : +20 dBu
- Convertisseur A/D : système de conversion dbx Type IV
- Plage dynamique A/D : (ligne) >113 dB, pondéré A, >110 dB non pondéré
- Plage dynamique de type IV : >119 dB, pondération A, 22 kHz ; Bande passante : > 117 dB, non pondérée, bande passante 22 kHz
- Plage dynamique de sortie numérique : >114 dB avec pondération A, 110 dB non pondéré
- Taux d'échantillonnage : 48 kHz
- Plage dynamique D/A : 112 dB pondéré A, 109 dB non pondéré, 22 kHz BW
- Plage dynamique : >109 dB pondéré A, >106 dB non pondéré, 22 kHz BW
- THD+Bruit : 0,003 % typique à +4dBu, 1kHz, gain de 0dB
- Réponse en fréquence : 20 Hz - 20 kHz, +/-0,5 dB
- Diaphonie intercanal : > 80 dB typique
- Délai de propagation : 0,6 ms
- Tension de fonctionnement : 100 VCA 50/60 Hz, 120 VCA 60 Hz et 230 VCA 50/60 Hz
- Consommation électrique : 29 W
- BTU : <92,13
- Poids unitaire : 6,05 lb/2,74 kg
- Dimensions : 1,75" (1U) x 19" x 7,75" (45 mm x 483 mm x 197 mm)
- Certifications des agences de sécurité : UL 600065, CEI 60065, EN 55013, E60065
