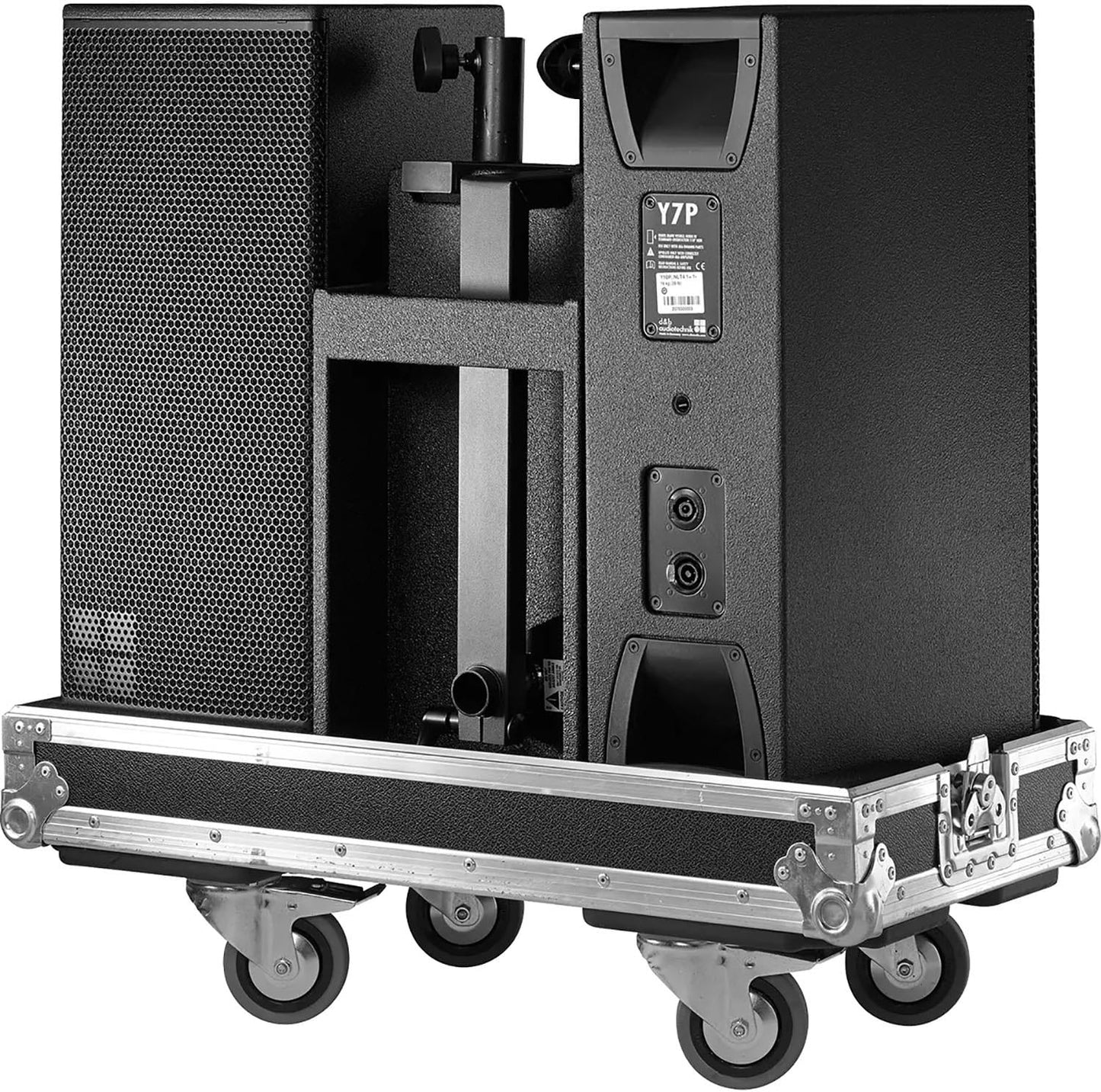

D&B Audiotechnik Z0702-001 Haut-parleur Y7P NL4

Le haut-parleur Y7P passif 2 voies compact est doté de deux haut-parleurs de 8" disposés en dipôle avec un haut-parleur de compression de 1,4" monté sur un pavillon de CD rotatif. La géométrie sophistiquée du pavillon combinée à la conception avancée du port bass-reflex offre des capacités de bande passante complète avec une sortie LF étendue. Ces enceintes à source ponctuelle hautes performances offrent une directivité horizontale de 75° contrôlée jusqu'à 500 Hz, associée à une dispersion verticale de 40°. Le klaxon peut être tourné de 90° pour permettre une orientation horizontale. Le Y7P offre une grande variété de possibilités de déploiement, en particulier lorsqu'il est utilisé comme système autonome à gamme complète, ou combiné avec d'autres éléments de la série Y, empilés au sol ou en vol. L'enceinte du haut-parleur est construite à partir de contreplaqué marin et possède une finition PCP (Polyurea Cabinet Protection) protégée contre les chocs et les intempéries. La façade du coffret est protégée par une grille métallique rigide soutenue par une mousse acoustiquement transparente. L'armoire intègre une paire de poignées tandis que des inserts filetés M10 sont fournis pour fixer le matériel de montage d&b. De plus, deux autres prises M10 acceptent la broche de charge de 8 mm pour étendre les options de montage.

Amplificateurs

Les amplificateurs suivants peuvent être utilisés pour piloter le Y7P.

• Mobile
• J20
• D40
• D80
• Installation
• 40D

données techniques

• Données système
• Réponse en fréquence (norme -5 dB)
• 59 Hz - 18 kHz
• Réponse en fréquence (mode CUT -5 dB)
• 118 Hz - 18 kHz
• Max. pression acoustique[1]
• avec 10D
• 132 dB
• avec D20/30D
• 135 dB
• avec D40/D80/40D
• 137 dB
• Armoires par canal d'amplificateur
• 2
• Données du haut-parleur
• Configuration
• Haut-parleur à source ponctuelle passive 2 voies hautes performances
• Impédance nominale
• 8 Ω
• Capacité de traitement de puissance (RMS/crête 10 ms)
• 400/1600 W
• Angle de dispersion nominal (hxv)
• 75°x40°
• Composants
• Driver 2 x 8" avec aimant néodyme
• Pilote de compression de sortie 1,4"
• réseau de croisement passif
• Connexions
• 2 x NL4
• Dimensions / poids
• Dimensions (H x L x P)
• 580x257x341mm
• 22,8x10x13,4"
• Poids
• 18 kg
• 40 livres

[1] 1 m, champ libre, signal de test de crête SPL max : bruit rose avec facteur de crête 4, piloté par un haut-parleur
