Station principale de standard à 4 canaux Clear-Com SB-704

Poste principal de standard à 4 canaux - Matrice d'affectation de 5 canaux X 10 stations, sans haut-parleur - avec alimentation intégrée de 2 ampères, montage en rack (2RU)

Le SB-704 inclut toutes les fonctionnalités du MS-704, avec une matrice d'affectation 4 x 10 à la place du haut-parleur interne (haut-parleur externe requis pour la surveillance de la station). La station est dotée d'une matrice de commutateurs à glissière à dix positions qui permet d'attribuer l'une des dix lignes d'interphonie à l'un des quatre canaux d'interphonie, à une ligne partagée séparée isolée ou à une position d'arrêt.

Caractéristiques:

• Entrée du microphone sur panneau : Type d'entrée : Electret, Impédance d'entrée : >=2K ?, Seuil du limiteur de micro : 0 dBu ± 3 dB, Plage du limiteur de micro (SB-704) : >= 15 dB
• Entrée microphone casque : Type d'entrée : Dynamique, Impédance d'entrée : >= 1K ?, Seuil du limiteur de micro : 0 dBu ± 3 dB, Plage du limiteur de micro (SB-704) : >= 15 dB
• Entrée de ligne de programme : niveau maximum avant écrêtage : >= 20 dBu, impédance d'entrée : >= 5K ?
• Sortie casque : Impédance de charge : >= 8 ?, Impédance de sortie : <= 25 ?, Seuil du limiteur de sortie : +5 dBu ± 3 dB, Niveau de sortie maximum avant distorsion : >= 17 dBu
• Sortie PartySpeaker : Impédance de charge : >= 4 ?, niveau de sortie maximum avant 1 % de distorsion : 20 dBu ± 2 dBu
• Sortie de ligne de fête : Bruit désactivé : < -74 dBu, Impédance de sortie : >10K ?
• Entrée de ligne de fête : diaphonie : < -60 dB, niveau maximum avant écrêtage : >= 12 dBu, capacité d'effet local nul : > 25 dB
• Annonce de scène/sortie ligne équilibrée : Type : équilibré, Impédance de sortie : >= 200 ?, Impédance de charge : >= 600 ?
• IFB/Hot Mic : Type : Asymétrique, Impédance de sortie : 150 ?, Impédance de charge : >= 600 ?
• Réponse en fréquence : Micro panneau - Ligne de fête : 600 - 10 KHz ± 3 dB, Micro casque - Ligne de fête : 200 - 12 KHz ± 3 dB, Micro casque - Sortie ligne : 200 - 12 KHz ± 3 dB, Entrée programme - Ligne de fête : 100 - 17 KHz ± 3 dB, Entrée programme - Sortie casque : 200 - 10 KHz ± 3 dB, Entrée programme - Sortie haut-parleur : 300 - 10 KHz ± 3 dB, Ligne de fête - Sortie casque : 200 - 10 KHz ± 3 dB, Ligne de fête - Sortie haut-parleur : 300 - 10 kHz ± 3 dB
• Distorsion maximale : Micro panneau - Ligne de fête : <= 0,5 %, Micro casque - Ligne de fête : <= 0,5 %, Micro casque - Sortie ligne : <= 0,5 %, Entrée programme - Ligne de fête : <= 0,2 %, Entrée programme - Sortie casque : <= 0,2 %, Entrée programme - Sortie haut-parleur : <= 0,5 %, Ligne de fête - Sortie casque : <= 0,2 %, Ligne de fête - Sortie haut-parleur : <= 0,5 %
• Bruit : Micro panneau - Ligne de fête : < -65 dBu, Micro casque - Ligne de fête : < -70 dBu, Micro casque - Sortie ligne : < -55 dBu, Entrée programme - Ligne de fête : < -85 dBu, Entrée programme - Sortie casque : < -60dBu, Entrée programme - Sortie haut-parleur : < -60dBu, Party-line - Sortie casque : < -50dBu, Party-line - Sortie haut-parleur : < -50dBu
• Gain maximum : micro panneau - ligne de fête : >= 37 dB, micro casque - ligne de fête : 41 dB ± 2 dB, micro casque - sortie micro chaud : 55 dB ± 3 dB, micro casque - sortie d'annonce : 55 dB ± 3 dB, entrée de programme - fête -line : >= -16 dB, Entrée programme - Sortie casque : >= 18 dB, Entrée programme - Sortie haut-parleur : >= 24 dB, Ligne de fête - Sortie casque : >= 34 dB, Ligne de fête - Sortie haut-parleur : >= 40 dB
• Gain minimum : micro panneau - ligne de fête : <= 25 dB
• Alimentation secteur : Plage de tension d'entrée : 100 - 240 VAC, Plage de fréquence d'entrée : 50 - 60 Hz, Puissance d'entrée : <= 60 VAC, Tension de sortie : 30 VDC ± 0,5 V, Courant de sortie par canal (continu) : 1,2 A, Sortie Courant par canal (crête) : 2 A (ne dépassez pas la valeur nominale de 1,2 A pendant plus de 2 secondes par période de 1 minute), temps de récupération après court-circuit (1er court-circuit) : <= 0,5 s, temps de récupération après court-circuit >= 20 courts-circuits en 20 secondes) : <= 20 secondes
• Capacité de la station : jusqu'à 40 unités de ceinture RS-601 ou 10 stations de haut-parleurs ou 12 stations de casque réparties sur tous les canaux

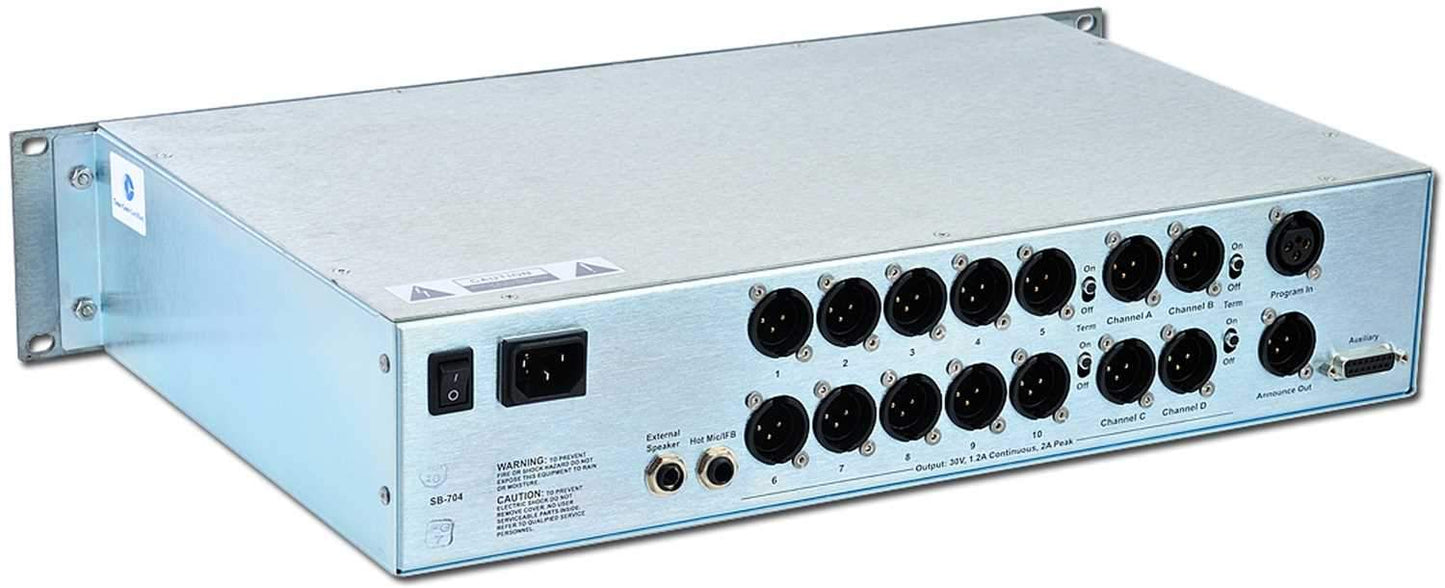

• Connecteurs du panneau arrière : Intercom commuté : (10) XLR-3M (1 par canal), Intercom : (4) XLR-3M (1 par canal), Sortie d'annonce (1) XLR-3M (audio), Entrée programme : (1 ) XLR-3F, ​​interface Hot Mic/IFB : (1) prise téléphonique 1/4 po (0,64 cm), haut-parleur externe : (1) prise téléphonique 1/4 po (0,64 cm), accessoire : (1) DB -15F, alimentation CA : connecteur IEC 320
• Connecteurs du panneau avant : PanelMic : (1) prise de montage sur panneau 1/4 po (0,64 cm), casque : (1) XLR-4M
• Commandes et indicateurs du panneau avant : (1) Commutateur micro panneau/casque, (1) Bouton micro activé, (1) Bouton All talk, (1) Bouton Annonce, (1) Bouton de liaison de ligne de fête, (4) Programme ON- Commutateurs DIP OFF-INTERRUPT, (1) contrôle du niveau de programme, (4) commandes de réglage d'écoute, (4) commandes de réglage de la valeur nulle du canal, (4) commandes de réglage de l'alimentation du programme de canal, (4) boutons de conversation, (4) boutons d'appel, ( 4) Boutons d'écoute, (1) Bouton RMK, (1) Interrupteur ON-OFF du haut-parleur, (1) Contrôle du volume du haut-parleur, (4) LED courtes, (1) Contrôle du gain du micro du panneau, (1) Contrôle de réglage de l'effet local, (1 ) Commutateur DIP du limiteur audio du casque, (3) commutateurs DIP d'activation d'interruption, (4) commutateurs DIP d'appel automatique, (4) commutateurs DIP de conversation/écoute automatique, (4) commutateurs DIP de désactivation du loquet de conversation, (4) DIP de longueur de ligne commutateurs, (10) commutateurs à glissière d'affectation des canaux
• Environnement : 32 - 122 ?F (0 - 50 ?C)
• Dimensions : 19 po L x 3,5 po H x 10,5 po P (483 mm x 88 mm x 267 mm)
• Poids : 10,93 livres. (4,97kg)
