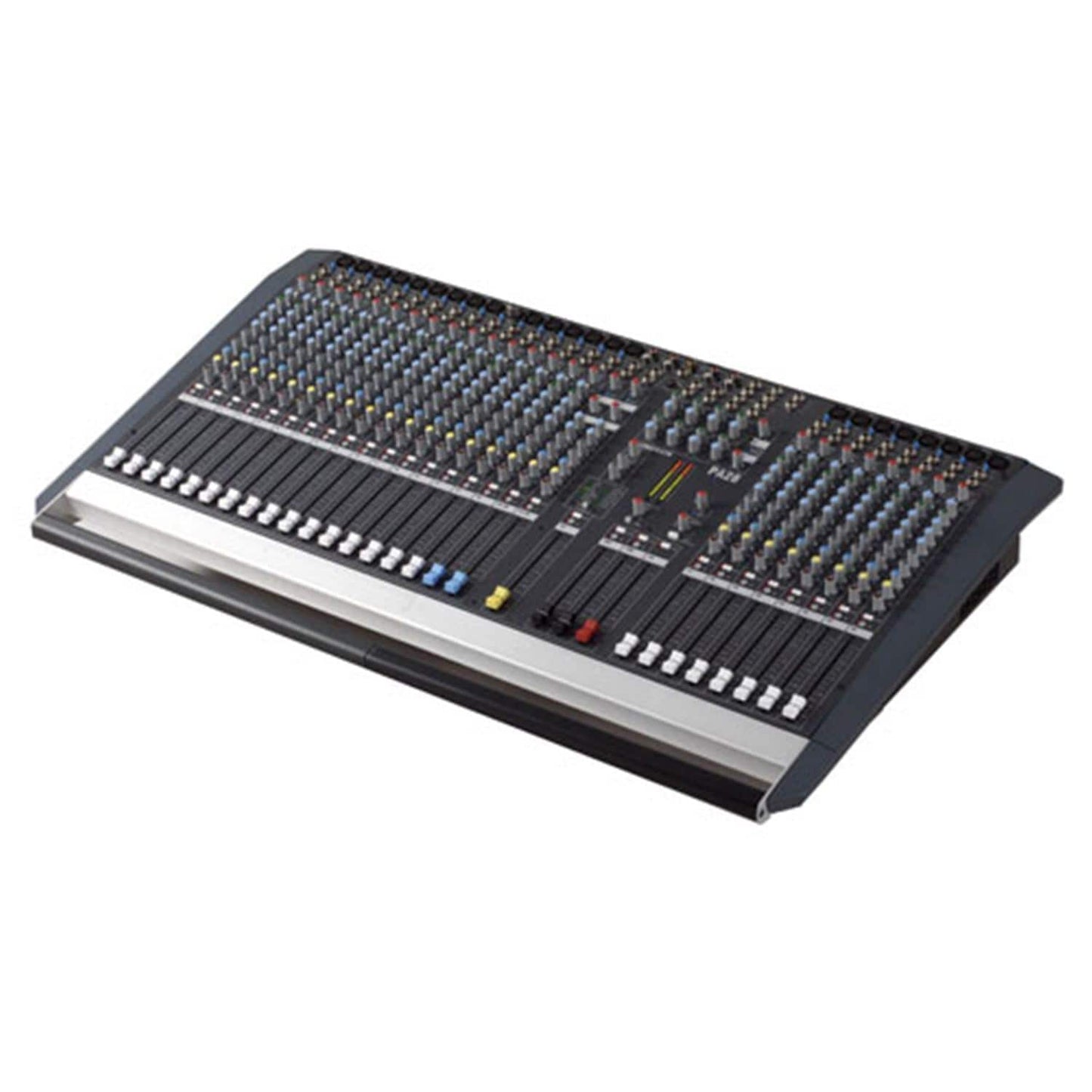

24 canaux mono avec entrées micro (XLR) et ligne (TRS) (l'entrée ligne remplace l'entrée XLR), des commutateurs d'alimentation fantôme individuels + 48 V et un nouveau préampli sans pad à 2 étages avec loi de gain douce offrent une qualité sonore impeccable. L'entrée ligne passe au deuxième étage pour une meilleure correspondance et de meilleures performances. Filtre passe-haut 100 Hz commuté, point d'insertion, égaliseur 4 bandes, 4 mixages auxiliaires, sourdine avec LED, bouton PFL avec LED (fonctionne comme indicateur de crête), plus fader de 100 mm sur chaque canal.
Étagères LF (60 Hz) et HF (12 kHz) avec LM fixe (250 Hz) et HM balayée (300 Hz - 6 kHz). La commande fixe de 250 Hz de l'Allen & Heath PA28 a été soigneusement sélectionnée pour réduire les sons boueux et améliorer la chaleur.
4 canaux stéréo avec 2 entrées stéréo asymétriques sur chacune, une RCA et une prise TRS. Des commandes de gain indépendantes assurent le mixage des sources dans la tranche de console. Les entrées supérieures (RCA) peuvent être commutées directement vers L&R au lieu de la tranche de console, offrant des retours supplémentaires. Chaque canal stéréo comprend un égaliseur en plateau à 2 bandes, 4 mixages auxiliaires, une balance stéréo, une sourdine avec LED, un PFL avec LED et un fader de 100 mm comme canaux mono.
Les départs auxiliaires de tous les canaux comprennent 2 pré-fader pour les mixages repliables - ceux-ci ont des faders masters de 100 mm, un commutateur de sourdine avec LED, un AFL avec LED et des sorties TRS (qui peuvent être acheminées en interne vers la section de sortie). Un mixage auxiliaire post-fader pour les effets qui alimente les effets internes et dispose d'une sortie jack TRS pour les effets externes. Un mixage auxiliaire post-fader vers une sortie jack TRS est fourni pour les effets externes ou les flux spéciaux.
La sortie de mixage stéréo principale a un contrôle de fader de 100 mm et une sourdine avec des sorties LED et jack TRS, une sortie somme mono avec contrôle de niveau et un commutateur pour le mode subwoofer vers la prise TRS. Sortie d'enregistrement (RCA) analogique et SPDIF commutable pré/post fader, ainsi que deux indicateurs de barre LED à 12 segments qui affichent le programme (ou PFL/AFL). Des points d'insertion sur la prise TRS pour le traitement externe ainsi que l'égalisation de sortie et le routage vers des amplificateurs internes/systèmes externes sont fournis.
Un égaliseur semi-paramétrique à 4 bandes améliore la section de sortie. Cela affecte les sorties esclaves TRS et les amplificateurs internes à puissance constante, offrant plus de contrôle que les égaliseurs graphiques pour une gestion précise des haut-parleurs, notamment des retours/moniteurs. Le sélecteur de source permet d'utiliser la section d'égalisation de sortie à gauche/droite, somme L&R/repli 1 ou repli 1/repli 2.
Le processeur d'effets numériques à 16 programmes fournit des réverbérations, des délais, des chorus et autres, y compris des combinaisons. Ce module FX est alimenté par les effets auxiliaires post-fader sur les canaux mono et stéréo. La sortie du module FX est contrôlée par un fader de 100 mm avec sourdine et PFL et est acheminée vers le mixage stéréo et FB1&2 avec commandes de niveau post-fade. 2 entrées TRS avec contrôle de niveau permettent de combiner des effets externes avec l'unité interne. Les effets internes peuvent être désactivés pour utiliser des effets externes uniquement si vous préférez. Une prise TRS pour commutateur au pied est fournie pour couper le canal d'effets. L'édition des effets peut être effectuée via MIDI à l'aide de l'éditeur de logiciel disponible gratuitement sur le CD de ressources ou sur le site Web d'Allen & Heath.
Le mode Musique de fond (BGM) lit l'entrée de 2 pistes dans le post-fader du mixage principal, permettant à l'utilisateur de baisser le fader (pendant le patch, la pause ou pendant l'entrée) et de laisser la musique jouer via les amplificateurs/haut-parleurs. L'entrée 2 pistes (RCA) avec contrôle de niveau vers L&R alimente le sélecteur de moniteur de casque (vérification de l'enregistrement) tandis que deux indicateurs LED 3 couleurs à 12 segments affichent la source de moniteur active. La grande LED indique que le signal actif PFL/AFL remplace la sélection de la source du moniteur L&R/2TRK. L'interrupteur de veille utilise des relais pour déconnecter les haut-parleurs. Sortie 2 pistes (RCA) analogique + S/PDIF permettant un enregistrement direct vers numérique. Fader L&R maître pré/post commutable. Sortie mono avec commutateur de mode de niveau (TRS) pour fournir une alimentation secondaire avec un filtre passe-bas de 100 Hz. Sortie téléphonique (TRS) avec niveau.
Caractéristiques
- 24 canaux mono avec entrées micro (XLR) et ligne (TRS)
- Commutateurs d'alimentation fantôme individuels + 48 V
- Filtre passe-haut commuté 100 Hz
- Insérer un point
- Égaliseur 4 bandes
- 4 mixages auxiliaires
- Indicateur de crête LED
- Étagères basses à 60 Hz et hautes à 12 kHz
- Balayé haut/milieu
- 250 Hz faible/moyen
- 4 canaux stéréo avec 2 entrées stéréo asymétriques sur chacun
- 4 départs AUX de chaque canal avec faders
- Plusieurs sorties de mixage stéréo et mono
- Égaliseur de sortie
- Effets numériques de niveau professionnel
- Section principale puissante
- Prise XLR 4 broches pour lampe
- 37"L x 7"H x 21-1/5"P
- 46 livres.
