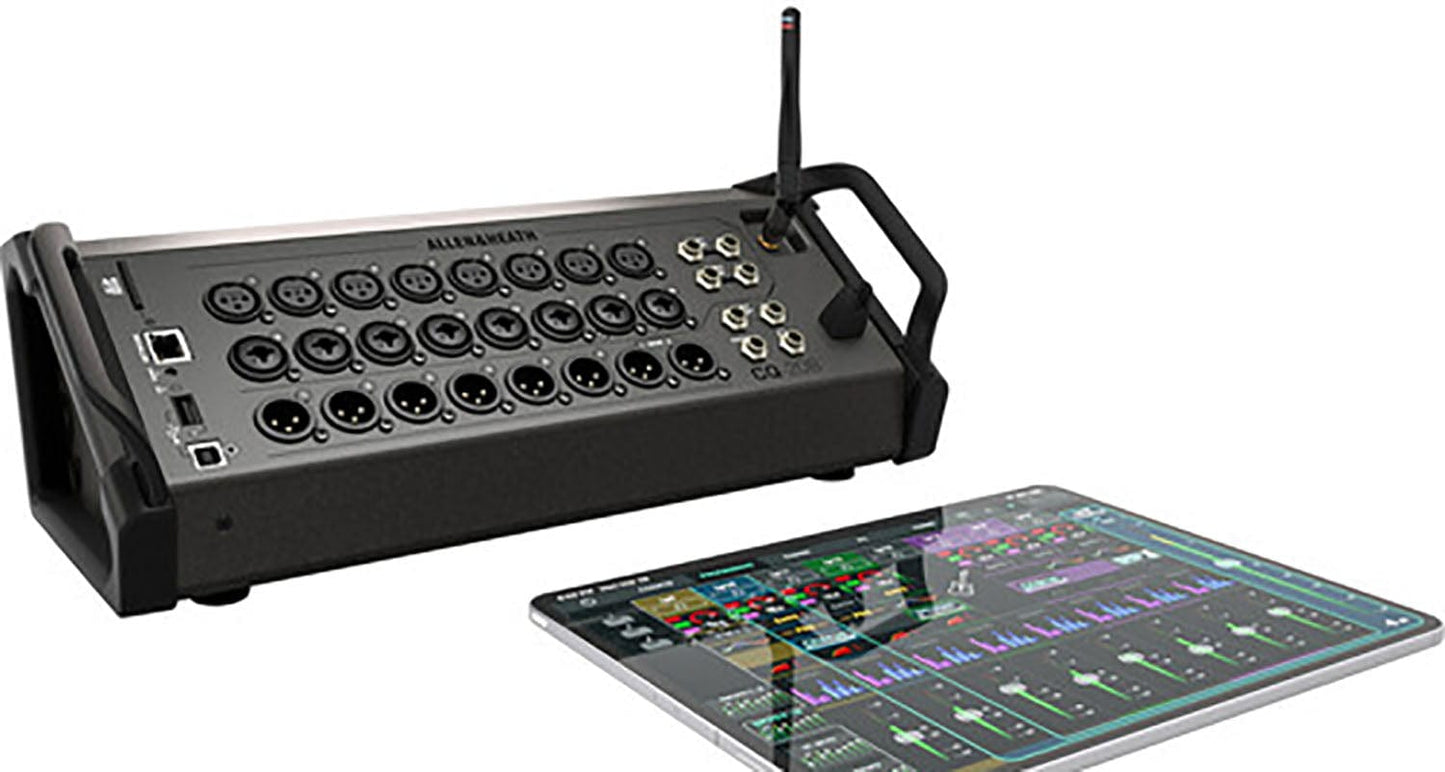

Mélangeur numérique compact Allen & Heath CQ-20B
Le CQ-20B est un mélangeur audio numérique ultra-compact conçu pour être utilisé via son WiFi intégré ou via une connexion à un réseau filaire ou sans fil.
Caractéristiques:
- 20x entrées à mixer
- (16x mono/liable, 4x stéréo)
- Sortie stéréo MainLR
- 6x sorties auxiliaires
- (Liaison jusqu'à 3x stéréo)
- 8x prises d'entrée micro/ligne XLR
- 8x prises d'entrée micro/ligne XLR/Jack « Combi »
- (2 avec option Hi-Z)
- 2x prises d'entrée ligne stéréo
- (chacun 2x TRS)
- 8x prises de sortie XLR
- 2x prises de sortie TRS Alt
- Sortie casque stéréo
- Entrée USB stéréo dédiée au mixage
- Entrée Bluetooth stéréo dédiée au mixage
- Traitement d'entrée/sortie 96 kHz
- 4x moteurs multi-effets
- WiFi double bande intégré (CQ comme hôte)
- Prise réseau RJ45 (CQ en tant que client)
- USB-A pour l'enregistrement/lecture audio stéréo et les données
- USB-B pour l'enregistrement/lecture audio multicanal (24x24)
- Emplacement pour carte SD pour enregistrement/lecture audio multicanal (24x24)
- Connexion configurable pour commutateur au pied simple/double
- LED de compteur de canal chromatique configurable
- Montable en rack (kit en option disponible)
- Connexion secteur CEI avec bloc d'alimentation mondial
- Contrôle via des applications gratuites – Windows/MacOS/iOS/Android
Caractéristiques:
- Contributions:
- Entrées micro/ligne : XLR symétrique, Combi XLR/TRS symétrique, préampli entièrement rappelable
- Alimentation fantôme : +48 V (+3 V/-2 V)
- Sensibilité d'entrée : -60 à +0dBu
- Entrées ligne (prises combinées) : -20 dB Pad (fixe)
- Gain analogique : 0 dB à +60 dB, par pas de 1 dB
- Niveau d'entrée maximum : +17 dBu (XLR), +30 dBu (TRS)
- Impédance d'entrée : >1,5 kΩ (XLR), >10 kΩ (TRS)
- THD+N, gain unitaire 0 dB : 0,002 % -92 dBu (20 Hz-20 kHz, carte son USB, @0 dBu 1 kHz)
- THD+N, gain moyen +30 dB : 0,004 % -88 dBu (20 Hz-20 kHz, carte son USB, @-30 dBu 1 kHz)
- Entrée ligne stéréo :
- Connexion d'entrée ligne stéréo : symétrique, prise TRS 1/4 ", normal (gauche/mono)
- Sensibilité d'entrée : nominale +4 dBu
- Ajustement : +/-24 dB
- Niveau d'entrée maximum : +21dBu
- Impédance d'entrée : > 10 kΩ
- Entrées Hi-Z : 1 MΩ, étage d'entrée JFET, gain de 0 dB à +40 dB
- Les sorties:
- Sorties principales LR : symétriques, XLR
- Sorties 1-6 : XLR symétrique
- Impédance de sortie : <75Ω
- Sortie nominale : +4 dBu = lecture du compteur 0 dB
- Niveau de sortie maximum : +22dBu
- Bruit de sortie résiduel : -88 dBu (sourdine, 20 Hz-20 kHz)
- Système:
- Système : entrée XLR symétrique mesurée vers sortie XLR, gain 0 dB, entrée 0 dBu
- Plage dynamique : 110 dB
- Réponse en fréquence : +0/-0,5 dB 20 Hz à 20 kHz
- Marge dynamique : +18 dB
- Niveau de fonctionnement interne : 0dBu
- THD+N, micro acheminé vers la sortie principale L/R : entrée +10 dBu, gain système 0 dB, 0,003 %, -92 dB (relatif, 20-20 kHz)
- Alignement dBFS : +18 dBu = 0 dBFS (+22 dBu à la sortie XLR)
- Calibrage du compteur : 0 dB mètre = -18 dBFS (+4 dBu à la sortie XLR)
- Taux d'échantillonnage : 96 kHz
- Profondeur de bits : profondeur de bits personnalisée, jusqu'à 96 bits
- Latence : <0,7 mS, entrée micro locale vers principal L/R, avec tous les traitements entrants ou sortants
- Plage de températures de fonctionnement : 0 °C à 40 °C (32 °F à 104 °F)
- Alimentation : 100-240 V CA, 50/60 Hz, 45 W maximum
- Enregistrement/Lecture :
- USB-A :
- Enregistrement stéréo : 48/96 kHz, format WAV 24 bits. Patchable depuis les sorties, l'entrée ST ou les unités FX
- Lecture stéréo : 44,1/48/96 kHz, 16/24 bits, fichiers WAV mono/stéréo
- USB-B : USB 2.0, compatible Core Audio, ASIO/WDM pour Windows, 48/96 kHz, 24 bits
- Envoyer/Retour : 24 canaux / 24 canaux
- Carte SD : SDHC, 32 Go, UHS-I, classe 10 pour un maximum de canaux, 48/96 kHz, 24 bits
- Enregistrement multipiste : 16 canaux à 96 kHz ou 48 kHz
- Lecture multipiste : 16 canaux à 96 kHz ou 48 kHz
- Connectivité :
- Point d'accès Wi-Fi : 802.11 a/b/g/n/ac (double bande, canal automatique)
- Bluetooth : 4.1 (lecture stéréo de haute qualité)
- Poids et dimensions (largeur x profondeur x hauteur, poids) :
- Tel qu'utilisé : 372 x 154 x 134 mm (14,7" x 6,1" x 5,3"), 2,6 kg (5,8 lb)
- Emballé dans une boîte d'expédition : 450 x 260 x 250 mm (17,7" x 10,2" x 9,8"), 3,3 kg (7,3 lb)
