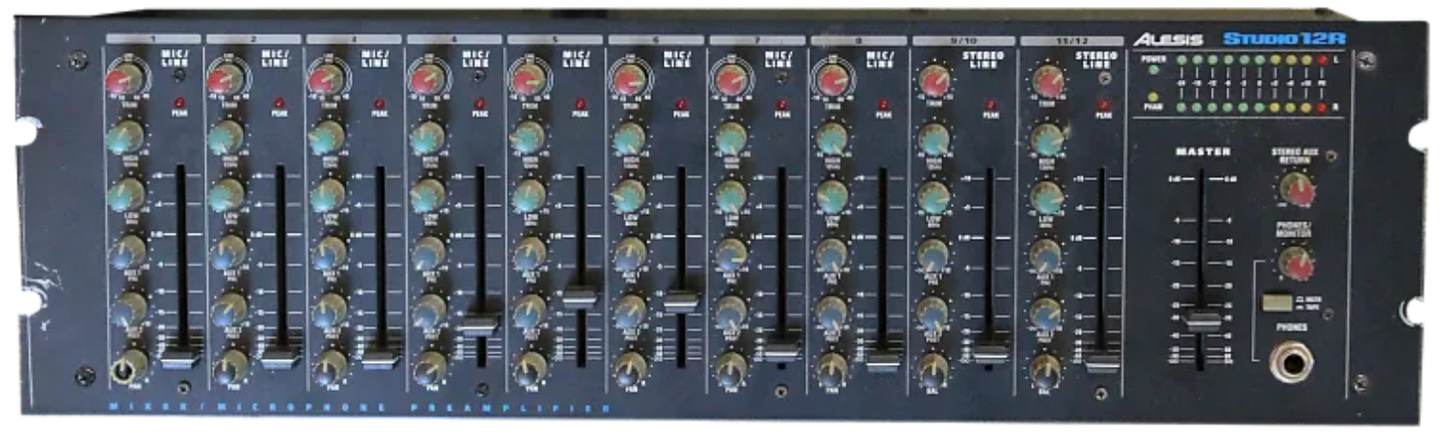

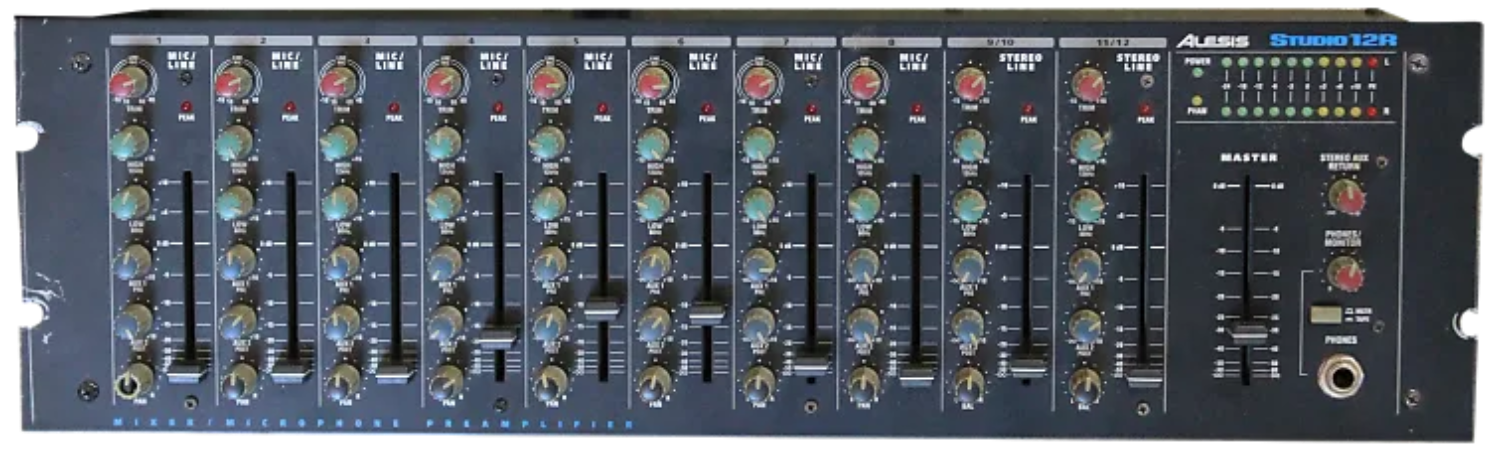

Alesis Studio 12R Console de mixage analogique 12 canaux

La Alesis Studio 12R est une console audio de mixage analogique de haute qualité, montable en rack, avec 12 entrées et une sortie stéréo. Elle est conçue pour gérer huit microphones, deux entrées ligne stéréo, et pour routage de signal vers et depuis des périphériques d'effets externes.

Console de mixage simple et facile à comprendre, elle convient à une grande variété d’applications, que ce soit pour le renforcement sonore ou pour l’enregistrement multipiste. Elle peut également servir de console auxiliaire ou de sous-mixeur pour une console principale plus grande.

Spécifications

Réponse en fréquence

10 Hz – 65 kHz, +0/-1 dB (de n’importe quelle entrée à n’importe quelle sortie, à niveau nominal)

Point -3 dB : 125 kHz

Connecteurs

Entrées micro (MIC IN) : XLR femelle
(Broche 1 = masse, Broche 2 = +, Broche 3 = -)

Entrées ligne (LINE IN) : Jack 1/4" TRS femelle (3 conducteurs)
(Tip = +, Ring = -, Sleeve = masse)

INSERTS : Jack 1/4" TRS femelle
(Tip = envoi, Ring = retour, Sleeve = masse)
Insertion partielle jusqu’au premier “clic” = sortie directe sans couper le signal principal

Entrées ligne stéréo et retours AUX stéréo : Jack 1/4" TRS femelle x2

Sorties principales équilibrées (MAIN OUT), sortie MONITOR, et envoi AUX :
Jack 1/4" TRS femelle
(Tip = +, Ring = -, Sleeve = masse)

Sorties MAIN OUT -10 dBV : RCA femelle

Entrées TAPE IN : RCA femelle

Niveaux

MIC IN : -60 dBu à -10 dBu nominal, niveau max : +12 dBu

LINE IN : -40 dBu à +10 dBu nominal, max : +32 dBu (équilibré)

Entrées ligne stéréo : -15 dBu à +15 dBu nominal, max : +22 dBu

GAIN maximum : +76 dB de MIC IN à MAIN OUT (équilibré),
+80 dB de MIC IN à MONITOR OUT (équilibré ou non)

LED de crête (channel peak) : s’allume à 6 dB avant saturation du canal

VU-mètre : Type peak, -24 dB à PK (+18 dB par rapport à la référence MAIN OUT, 6 dB avant saturation de la sortie)

Niveau de sortie MAIN OUT (jack 1/4") (à 0 VU sur le mètre) :
+4 dBu (1,24 V) en charge équilibrée
-2 dBu en charge non équilibrée

Niveau de sortie MAIN OUT (RCA) : -10 dBV (0,316 V) non équilibré

Niveau de sortie maximum : +22 dBu non équilibré, +28 dBu équilibré

Niveau MONITOR OUT : identique à ci-dessus, mais réglable via le contrôle MONITOR/PHONES

INSERT/DIRECT OUT (tip) : gain unitaire

INSERT IN (ring) : niveau max +22 dBu

Marge dynamique (headroom) : 23,5 dB au-dessus du niveau de sortie nominal

Impédances

Entrées MIC : source nominale 50–150 Ω (charge de 4 kΩ équilibrée)

Entrées LINE : source 600 Ω – 2 kΩ (charge > 20 kΩ)

Sorties (MAIN, AUX, MON) :

150 Ω non équilibré

300 Ω équilibré

1,1 kΩ sur les sorties MAIN -10 dBV (RCA)

Performance de bruit (typique)

Mesurée à la sortie MAIN OUT +4 dBu, charge non équilibrée, 22 Hz à 22 kHz, tous les canaux panoramiqués au centre :

MIC IN vers INSERT OUT : -128,5 dBu bruit d’entrée équivalent (gain max)

Bruit de fond résiduel (fader MASTER à nominal, faders de canal au minimum) : < -88 dBu

12 entrées avec faders et trims à gain unitaire, entrées terminées à 150 Ω :
< -85 dBu non équilibré
(avec sortie max de +22 dBu non équilibré = 107 dB de plage dynamique)

Distorsion (THD+N)

Mesurée avec un signal de 0 dBu entrant dans une entrée MIC avec le trim réglé pour une sortie de +15 dBu à l’INSERT :

À l’INSERT : meilleure que 0,0010 %

À la sortie MAIN (niveau de +21 dBu équilibré) : meilleure que 0,0015 %

Alimentation

Modèle USA : 120 VCA, 60 Hz, consommation maximale : 40 watts

Montage

Montable en rack 19" (standard EIA), 3U (3 espaces)
