Albatros Audio PH10B CHEF Amplificateur mono pour casque

L'amplificateur CHEF a été conçu pour permettre au chef d'orchestre de communiquer avec la direction de production (PROD)(Mobile ou régisseur), ses musiciens (ORCH) et un troisième haut-parleur (ON AIR)(éventuellement vers la Salle). Il doit également recevoir les informations de la régie sur une entrée auxiliaire (INTERPHONE), et, en plus, recevoir un programme audio stéréo du spectacle.

CARACTÉRISTIQUES

Système de communication - Préamplificateur microphone +30 dB

Affectation à trois sorties avec priorité à PRODUCTION "PROD"

• - Vers PROD : Interrupteur lumineux momentané sur le boitier OU interrupteur à pédale externe. Niveau ligne 4dbm (variable)
• - Vers ORCH : interrupteur à bascule sur le boîtier. Un voyant (VERT) indique sa position. Niveau micro -40dbm (ou sur demande +4db)
• - Vers ON AIR : Basculer l'interrupteur sur la box. Un voyant lumineux (ROUGE) indique sa position. Niveau du microphone -40dbm (ou sur demande +4db)
• - Position centrale : Affectation du microphone OFF

Entrée de programme stéréo (+ niveau ligne 4 dB)

• Amplificateur opérationnel avec des performances élevées de rejet du bruit commun (-120 dB)
• Filtre RF : niveau maximum : +20 dB

Entrée auxiliaire (+4 db niveau ligne)(INTERCOM)

• L'amplificateur opérationnel a des performances élevées de rejet du bruit commun (CMR = -120 dB).
• Filtre RF : niveau maximum : +20 dB
• Le signal audio sur l'entrée AUX est utilisé pour lancer un circuit « DUCKER » ou compresseur. L'utilisateur peut choisir d'activer le 'DUCKER' sur le programme de gauche et d'avoir la source du mixeur AUX dans le canal de gauche. Ou faites mélanger le signal AUX dans les programmes gauche et droit.

Opération:

• Lorsque l'interrupteur (près de la commande INTERPHONE / AUX) est en position DIM, le circuit DUCKER compressera le programme de gauche et le signal AUX sera mixé dans le programme de gauche.
• Le VU principal à LED gauche suit le niveau du signal AUX en mode POST-FADER
• En position MIX, le circuit DUCKER est contourné et le programme de gauche conserve sa dynamique et le signal AUX sera mixé dans les programmes gauche et droit. (nominal d'usine)
• Les LED master VU gauche et droite permettent de suivre le niveau du signal AUX en mode POST-FADER.

Compresseur (DUCKER)

• Circuit de compression attaque rapide (5 ms) libération (RELEASE) jusqu'à 5000 ms. (Usine : 1000 ms) Ce circuit contrôle la dynamique du programme audio sur le canal gauche.
• Lorsque le commutateur MIX/DIM est en position DIM.
• Le signal AUX est utilisé pour piloter un circuit de compresseur qui réduira le niveau du programme gauche de -10 dB, permettant ainsi au message de l'entrée AUX de mieux passer pour le conducteur.
• Un contrôle de seuil (THRESHOLD -40db à +20db) ajuste le niveau de compression du programme du canal gauche.

AUTRES DÉTAILS

• - 10 LED master VU stéréo pour visualiser les niveaux audio Gauche/Droite en mode PFL pour le Programme.
• -Contrôle du volume stéréo de type audio.
• - Contrôle de la balance entre les canaux gauche/droite.
• -Amplificateurs de puissance jusqu'à 10 watts dans une charge de 8 ohms.
• - Alimentation universelle Mode COMMUTATION Tension 95V/240VAC 50/60Hz
• - Prise d'alimentation standard de type IEC.

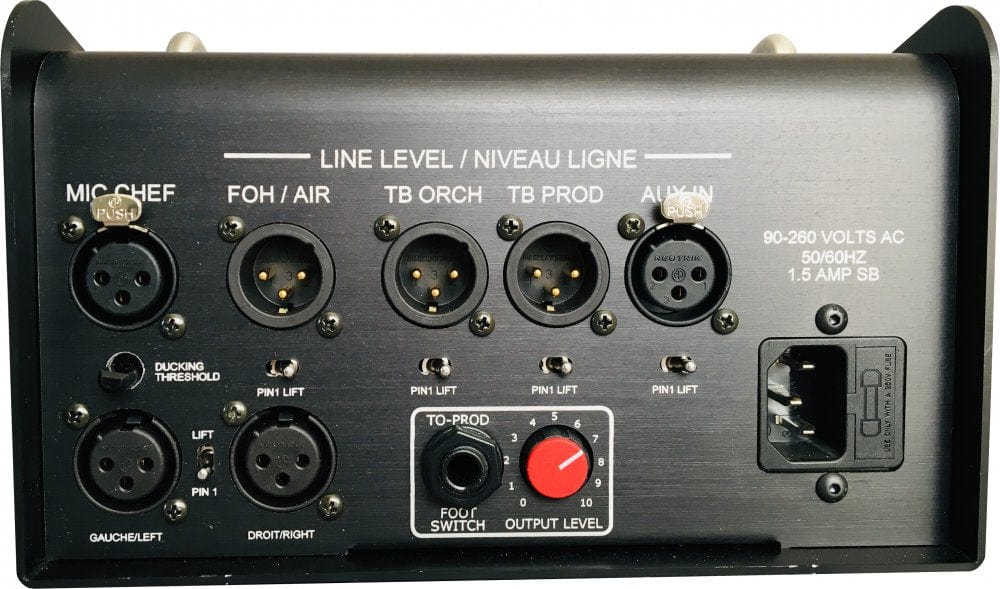

• - Connecteurs standards de type XLR pour Entrées/Sorties.
• - PIN 1 LIFT sur toutes les Entrées/Sorties.
• - Support de fixation pour pied de micro.
• - Deux prises casque 1/4 JACK.
• - Deux prises casque 1/8 JACK.
• -Dimensions 7" X 7" X 3,5".

AUTRES APPLICATIONS

• - Interprète de traduction simultanée
• - Animateur Radio/Télévision
• - "Voix off"
