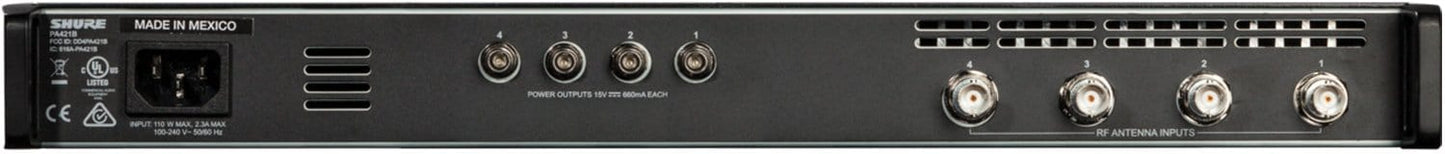

Shure PA421B Antenna Combiner for PSM Wireless Systems

Les combineurs d'antennes Shure PA421B sont des accessoires complémentaires pour les systèmes de retour stéréo personnel PSM® de Shure. Lorsqu'il faut plusieurs systèmes pour des applications de monitoring, les combineurs PA421B optimisent silencieusement et efficacement la gestion RF pour jusqu'à quatre émetteurs PSM®, tout en réduisant l'encombrement en rack. (Remplace directement la PA421A.)

Caractéristiques :

• Combine jusqu'à quatre émetteurs PSM® vers un seul jeu d'antennes
  • Amélioration des artefacts d'intermodulation pour un environnement RF plus propre
  • Réduit l'encombrement en rack
• Fonctionnement grande bande (470-865 MHz)
• Chaînage en série de jusqu'à 2 combineurs via le port d'extension
• Fournit une alimentation DC aux émetteurs IEM compatibles
• Indications LED de présence du signal, de surcharge du signal et de courant consommé
• Conception de ventilateur améliorée qui augmente significativement l'efficacité thermique et réduit le bruit ambiant
• Modification optionnelle pour permettre le combinage des antennes de récepteurs microphone (contacter le service après-vente Shure pour plus de détails)
  • Fournit une polarisation +15V sur les entrées RF pour alimenter les antennes
  • Nécessite une modification de l'appareil par un technicien de service qualifié

Spécifications

• Plage de fréquences RF : 470-865 MHz
• Impédance : 50 Ω
• Plage de températures de fonctionnement : −18 °C (0 °F) à 63 °C (145 °F)
• Alimentation requise : 100 à 240 V AC, 50-60 Hz
• Consommation de courant : 1.09 A (référencé à 100 V AC) (109 VA)
• Puissance consommée : 98 W max.
• Entrée RF :
  • Type de connecteur : BNC
  • Configuration : Active
  • Impédance : 50 Ω
  • Gain RF : 0 dB (±2 dB)
  • Seuil minimum de détection indicateur LED : 2.5 dBm
  • Seuil de surcharge indicateur LED : >24 dBm
• Sortie principale :
  • Type de connecteur : BNC
  • Impédance : 50 Ω
• Port d'extension :
  • Type de connecteur : BNC
  • Configuration : Passive
  • Impédance : 50 Ω
  • Perte d'insertion : <4 dB
  • Plage de fonctionnement normale du port d'expansion RF : 33 dBm (2 W)
• Sorties DC :
  • Tension de sortie : 15 V DC
  • Courant de sortie (par sortie) : 660 mA max
  • Puissance de sortie (par sortie) : 9.9 W
  • Seuil minimum de détection indicateur LED : 85 mA
  • Seuil de surcharge indicateur LED : >660 dBm
