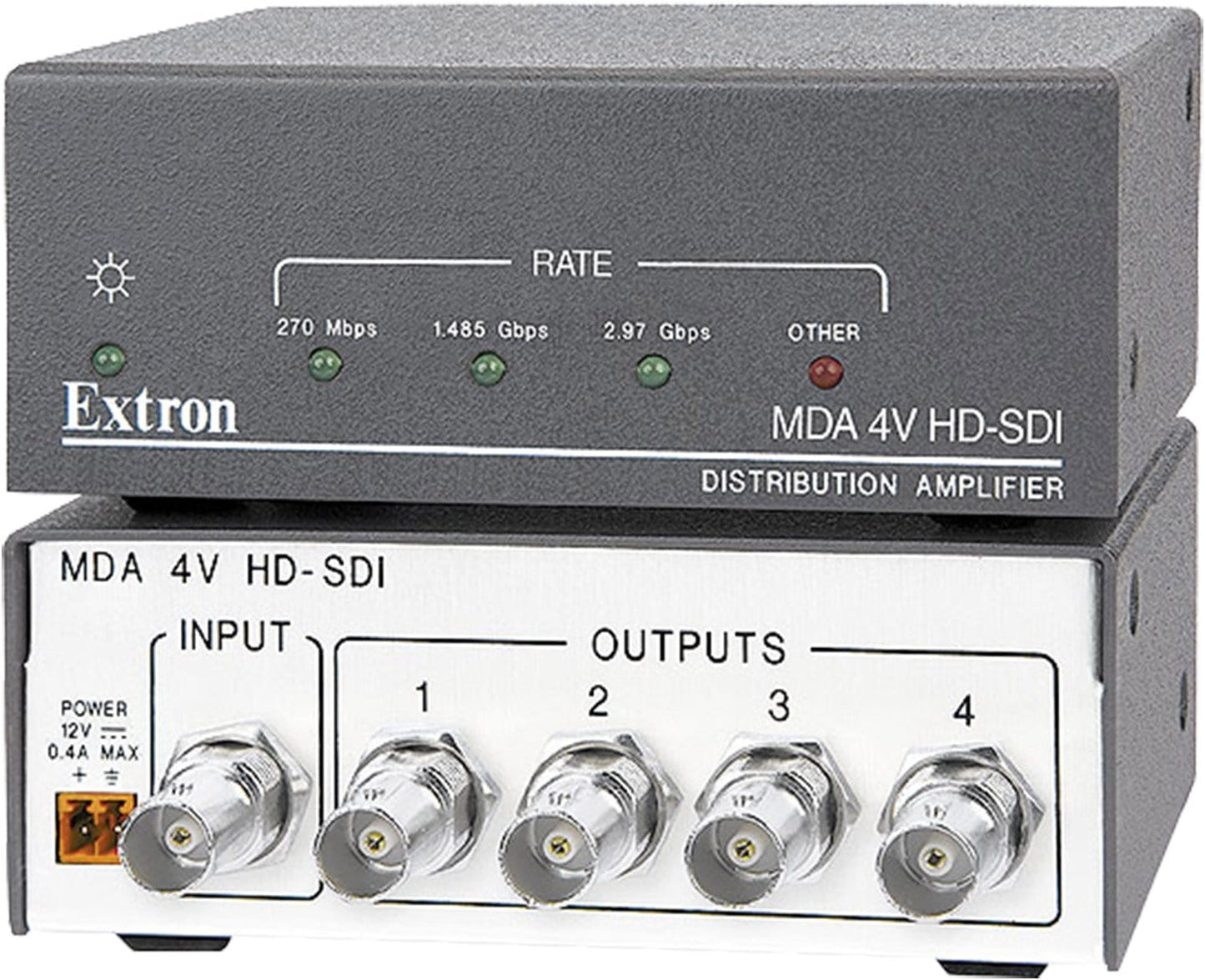

Amplificateur de distribution 3G-SDI 4 sorties MDA4VHDSDI Extron

Le MDA 4V HD-SDI est un distributeur amplificateur compact à une entrée et quatre sorties pour les signaux vidéo numériques série SDI et HD-SDI multi-débits jusqu'à 2,97 Gbit/s. Il reconnaît et s'adapte automatiquement aux signaux vidéo numériques série courants conformes aux normes SMPTE et ITU, notamment SMPTE 259M, 292M et 424M, ainsi qu'ITU-R.BT601 et BT1120. Le MDA 4V HD-SDI est idéal pour une utilisation dans les installations de diffusion et de production vidéo, les établissements médicaux, la location et la mise en scène, ainsi que dans d'autres applications nécessitant l'envoi d'une seule source vidéo numérique série vers jusqu'à quatre écrans en même temps.

Caractéristiques:

• S'adapte automatiquement aux normes vidéo numériques SMPTE et ITU pour 3G-SDI, HD-SDI et SDI
• Prend en charge des débits de données de 270 Mbps à 2,97 Gbps
• Transmet l'audio intégré, les informations d'identification auxiliaires et les métadonnées, ainsi que les signaux vidéo numériques SD/HD-SDTI — Transmet toutes les données autorisées dans les normes de vidéo numérique publiées SMPTE et ITU, y compris l'audio intégré, les informations d'identification auxiliaires et de métadonnées, et SDTI (SMPTE 305M) et Signaux vidéo numériques HD-SDTI (SMPTE 348M).
• Indication LED de présence du taux d'entrée
• L'égalisation automatique des entrées améliore les distances de transmission des signaux :
  • SDI - jusqu'à 500' (150 m) sur RG6
  • HD-SDI - jusqu'à 400' (120 m) sur RG6
• Reclocking automatique de la sortie
• Boîtier métallique 1U d'un quart de rack de largeur
• Alimentation externe Everlast™ Extron incluse, pièce de rechange n° 70-1175-01 — Offre une compatibilité électrique mondiale avec une fiabilité hautement démontrée et une faible consommation d'énergie

Caractéristiques:

• Vidéo:
  • Gain : Unité
  • Résolution : 8 ou 10 bits, automatique
  • Normes de fonctionnement : SMPTE-259M, SMPTE292M, SMPTE424M, ITU-RBT.601, ITU-RBT.1120
  • Égalisation et reclocking : automatique jusqu'à -30 dB de perte de câble
  • Verrouillage automatique du débit de données : Oui
• Entrée vidéo :
  • Nombre/type de signal : 1 vidéo composante numérique SDI, HD-SDI ou 3G-SDI à liaison unique
  • Connecteurs : 1 BNC femelle
  • Débits de données : 19 Mbps à 2,97 Gbps
  • Égalisation du câble d'entrée : automatique
    • HD-SDI :
      • 120 m (400') avec le câble RG6 Extron
      • 60 m (200') avec le câble RG59 Extron
    • IDS :
      • 150 m (500') avec le câble RG6 Extron
      • 120 m (400') avec le câble RG59 Extron
  • Niveau nominal : 0,8 Vp-p
  • Niveaux minimum/maximum : 0,5 V à 1 Vp-p sans décalage
  • Impédance : 75 ohms
  • Perte de retour :
    • ≥15 dB à 5 MHz à 1,5 GHz
    • ≥10 dB à 1,5 GHz à 3,0 GHz
  • Décalage CC (max. autorisé) : 5 V
  • Couplage d'entrée: AC
• Sortie vidéo:
  • Nombre/type de signal : 4 vidéo composante numérique SDI, HD-SDI ou 3G-SDI à liaison unique
  • Connecteurs : 4 BNC femelle
  • Re-clocking : automatique pour 270 Mbps, 1,485 Gbit/s, 2,97 Gbit/s ou contourné pour d'autres débits
  • Niveau nominal : 0,8 Vp-p
  • Niveaux minimum/maximum : 0,5 V à 1,0 Vp-p
  • Impédance : 75 ohms
  • Perte de retour :
  • Offset DC : ±5 mV avec entrée à offset 0
• Général:
  • Alimentation externe : 100 VAC à 240 VAC, 50-60 Hz, externe, à 12 VDC, 1 A, régulée
  • Exigences d'entrée d'alimentation : 12 VCC, 0,4 A
  • Température/humidité :
    • Stockage : -40 à +158 °F (-40 à +70 °C) / 10 % à 90 %, sans condensation
    • Fonctionnement : +32 à +122 °F (0 à +50 °C) / 10 % à 90 %, sans condensation
  • Refroidissement : Convection, pas de ventilation
  • Montage:
    • Montage en rack : avec étagère en rack 1U en option ou avec l'arrière du kit de montage en rack
    • Support pour meuble : Oui, avec kit de montage sous le bureau en option
  • Type de boîtier : Métal
  • Dimensions du boîtier :
    • 1,7" H x 4,3" L x 3,0" P (1U de hauteur, quart de rack de largeur)
    • (4,3 cm H x 10,9 cm L x 7,6 cm P)
    • (La profondeur exclut les connecteurs.)
  • Poids du produit : 0,5 lb. (0,2 kg)
  • Poids d'expédition : 2 livres. (1 kg)
