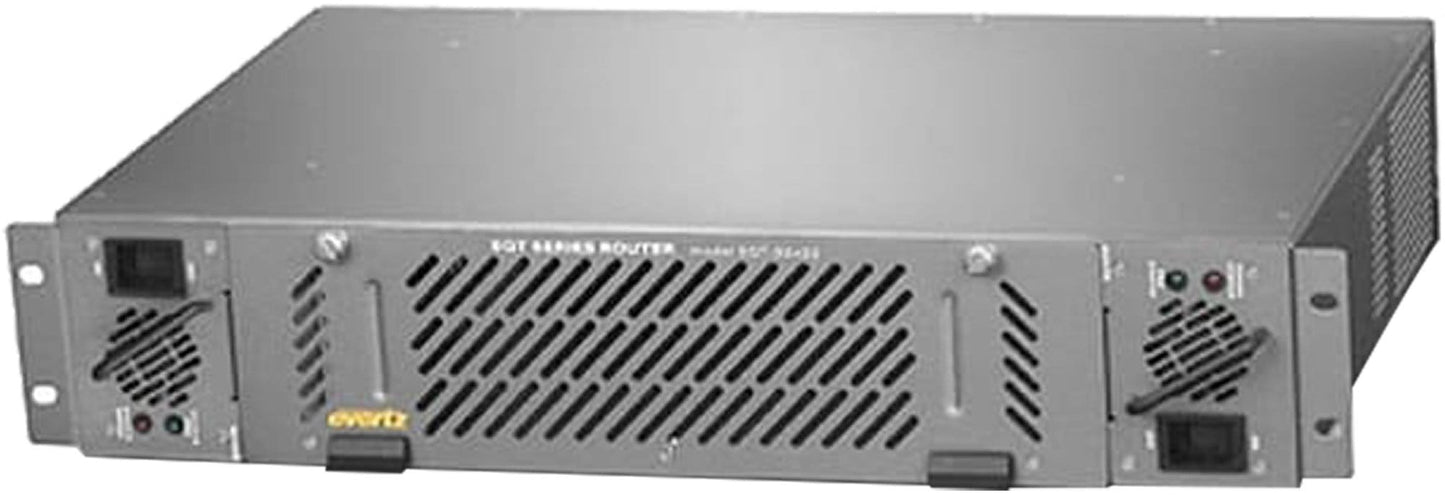

Evertz EQT-3232-3G Matrice 3G-SDI 32:32

L'EQT est une solution de routage pour les applications critiques. Sa conception révolutionnaire offre une redondance à 100 % et un accès facile à tous les composants pour un remplacement rapide, minimisant ainsi les temps d'arrêt. Grâce à cela et à la capacité d'acheminer jusqu'à 32 x 32 signaux dans un cadre compact 2RU, l'EQT est idéal pour tous les environnements critiques et exigeants 24h/24 et 7j/7. Étant des chemins de données indépendants du format, l'EQT prend en charge les signaux numériques de 3 Mb/s jusqu'à 3 Gb/s, y compris SD-SDI, HD-SDI, 3G-SDI, DVB-ASI, SMPTE ST 310. Le routeur EQT est compatible avec le gammes existantes de routeurs Quartz, de panneaux de commande à distance et de systèmes de contrôle. Le routeur EQT comprend, en standard, un module de contrôleur de trame interne qui prend en charge un seul Q-Link, un seul port série et un seul port Ethernet à l'arrière du routeur. L'étage d'entrée et de sortie de l'EQT est fixé à 32 dans la version coaxiale et extensible par bloc de 2 dans la version fibre. Il ne peut pas être étendu au-delà de sa taille d'image. Le routeur EQT offre une bande passante complète de 3 Gb/s pour gérer les signaux HD non compressés. De plus, la détection automatique du débit binaire sur l'égaliseur d'entrée permet tout mélange de signaux 3G, HD et SD dans la même unité. Toutes les sorties sont reclockées et configurables par l'utilisateur.

Caractéristiques:

• Conception entièrement modulaire
• Tous les modules sont remplaçables à chaud
• Tous les composants sont accessibles par l'avant
• Alimentation redondante
• Reclocking de sortie (On/Off)
• Commande et contrôle complets VistaLINK® PRO, SNMP
• Ports Ethernet, série RS-232/422 et Q-Link

Caractéristiques:

• Entrées vidéo série
  • Norme : SMPTE ST 292-1, SMPTE ST 259, SMPTE ST 310, SMPTE ST 424, ASI
  • Niveau de signal : 800 mV pp nominal
  • Impédance : 10 075 Ω en terminaison
  • Perte de retour : 15 dB (5 MHz - 1 485 MHz)
  • Égalisation de câble : Belden 1694A 200 m à 270 MHz, 150 m à 1,5 Gb/s, 100 m à 3 Gb/s
  • Connecteurs : BNC selon CEI 61169-8 Annexe A
• Sorties vidéo série
  • Standard : identique à l'entrée (reclocking)
  • Niveau de signal : 800 mV pp ±10 %
  • Impédance : 75 Ω de terminaison
  • Perte de retour : 15 dB (5 MHz - 1 485 MHz)
  • Décalage CC : 0 ± 0,5 V
  • Connecteurs : BNC selon CEI 61169-8 Annexe A
• Entrées fibre -Version F
  • Taux de date reclockés : 270 Mb/s, 1,485 Gb/s, 2,970 Gb/s
  • Sensibilité de réception : -20 dBm
  • Longueur d'onde de réception : 1 260 nm à 1 620 nm
  • Connecteur : LC
  • Type de fibre : Mode unique
• Sorties fibre -Version F
  • Taux de date reclockés : 270 Mb/s, 1,485 Gb/s, 2,970 Gb/s
  • Puissance optique moyenne minimale : -5 dBm
  • Longueur d'onde de sortie : 1310 nm
  • Distance maximale à 3 Gbit/s : 10 km
  • Connecteur : LC/PC
  • Type de fibre : Mode unique
• Référence de commutation
  • Entrées de référence : analogique 625 ou 525, HD à trois niveaux
  • Niveau de signal : 1 V pp ±3 dB
  • Impédance : 75 Ω
  • Ligne de commutation :
  • Lignes 6/319 (625)
  • Lignes 10/273 (525)
  • Ligne 7 (HD)
