Processeur audio numérique XTA DP226

Le DP226 est un puissant processeur audio basé sur DSP, idéal pour les applications de son live, où il combine les fonctions d'une multitude de produits conventionnels dans une unité compacte 1U. Pour y parvenir, le DP226 dispose de deux entrées et de six sorties qui peuvent être configurées selon cinq modes de croisement de base : 3 x 2 voies ; 2 x 3 voies ; 4 voies; 5 voies ; et 6 voies. Chaque entrée dispose d'un contrôle de gain, d'un retard variable et de huit bandes d'égalisation entièrement paramétrique. Chaque sortie dispose d'un contrôle de gain, d'un retard variable, de filtres passe-haut et passe-bas, de cinq bandes d'égalisation entièrement paramétrique, d'une commutation de polarité et, en outre, d'un limiteur complet. La télécommande est prise en charge sous la forme de ports MIDI, RS232 et RS485, et plusieurs mémoires utilisateur sont fournies pour le stockage et le rappel des paramètres. Un verrouillage de sécurité en plusieurs parties est disponible pour toutes les commandes. Le DP226 est également disponible avec des entrées et sorties numériques AES/EBU en option. Il a été conçu pour un réglage rapide et intuitif grâce à l'utilisation de plusieurs commandes afin de fournir une interface facile à utiliser. Alternativement, il peut être contrôlé en externe par le logiciel WindowsTM propriétaire de XTA, ainsi que par les produits « Audiocore » existants et futurs.

Caractéristiques:

• Superbe qualité audio – un traitement du signal double précision soigneusement optimisé, associé à un chemin de données interne de 40 bits, garantit une plage dynamique supérieure à 110 dB. Le taux d'échantillonnage élevé signifie un filtrage minimal offrant une pureté sonore exceptionnelle.
• Un format multimode flexible à 2 entrées/6 sorties s'adapte à toute configuration de croisement, quelle que soit l'échelle.
• Un total de 46 bandes d'égalisation paramétrique sont disponibles, chacune fournissant +15 à –30 dB de gain aux fréquences centrales comprises entre 20 Hz et 20 kHz, avec une large gamme de « Q » disponibles entre 0,4 et 128. Tous les paramètres présentent une résolution fine avec 1/36 d'octave. pas de fréquence, incréments de gain de 0,1 dB et 100 réglages « Q ». Toute section paramétrique peut également être configurée pour fonctionner comme un filtre en plateau haut ou bas.
• Chaque sortie dispose d'un limiteur haute performance, doté d'un contrôle complet sur les paramètres d'attaque, de relâchement et de seuil. Pour faciliter la configuration, les indicateurs de sortie affichent la marge par rapport au seuil du limiteur et utilisent des constantes de temps qui suivent celles du limiteur pour afficher la consommation d'énergie précise.
• Chaque sortie comporte des filtres passe-haut et passe-bas variables, avec un choix d'atténuation de 12, 18 ou 24 dB/octave, et des réponses Butterworth, Bessel ou Linkwitz-Riley. Le contrôle indépendant de chaque filtre passe-haut et passe-bas permet de créer des bandes de croisement asymétriques.
• Un retard allant jusqu'à 650 mS peut être réglé indépendamment pour chaque sortie, avec un incrément minimum exceptionnellement fin de 2,6 μS.
• Trois encodeurs sensibles à la vitesse offrent un format de contrôle familier et intuitif avec toutes les informations de filtre affichées simultanément sur un écran LCD rétroéclairé.
• La spécification standard complète comprend également 40 mémoires, un stockage sur carte PC et une télécommande via des ports MIDI, RS232 ou RS485, avec verrouillage de sécurité en plusieurs parties.
• Des interfaces d'entrée et de sortie numériques AES/EBU sont disponibles en option.
• Des transformateurs d'équilibrage d'entrée et de sortie sont également disponibles en option.

Caractéristiques:

• Entrées : deux symétriques électroniquement.◆
  • Impédance : >10k ohms.
  • CMRR : >65 dB 50 Hz - 10 kHz.
• Sorties : six symétriques électroniquement.◆
  • Source Imp : < 60 ohms.
  • Min. Charge : 600 ohms.
  • Max. Niveau : +20 dBm sous une charge de 600 ohms.
• Fréquence Resp. : ± 0,5 dB 20 Hz - 20 kHz.
• Plage dynamique : >110 dB 20 Hz -20 kHz. unwd.
• Distorsion : < 0,02 % à 1 kHz, +18 dBm.
• Délai maximum : 650 mS. (incrément de 2,6 lus étapes)
• Gain de sortie : réglable de +15 dB à -40 dB par pas de 0,1 dB et muet.
• Égalisation paramétrique :
  • Filtres : 8 par entrée, 5 par sortie.
  • Gain du filtre : +15 dB à -30 dB par pas de 0,1 dB.
  • Fréquence centrale : 20 Hz - 20 kHz, pas de 1/36 octave. (368 postes)
  • Filtre Q/BW : 0,4 à 128/2,5 à 0,008
• Filtres passe-haut et passe-bas :
• Filtres : 1 de chaque par sortie.
• Fréquence (HPF) : 10 Hz - 16 kHz, pas de 1/36 octave.
• Fréquence (LPF) : 60 Hz - 22 kHz, pas de 1/36 octave.
• Réponse:
  • Bessel/Butterworth 12dB, 18dB et
  • 24 dB par octave et Linkwitz-Riley
  • 24 dB par octave.
• Limiteurs :
  • Seuil : +22dBu à -10dBu
  • Temps d'attaque : 0,3 à 90 millisecondes.
  • Temps de relâchement : 4, 8, 16 ou 32 fois le temps d'attaque.
• Écran : LCD rétroéclairé 2 x 20 caractères.

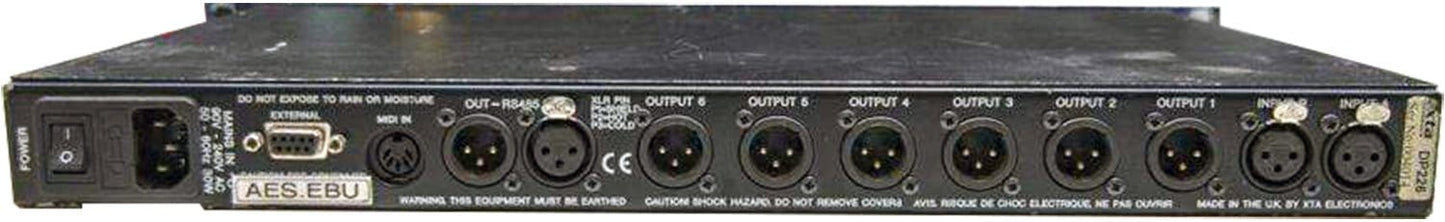

• Connecteurs :
  • Entrées : XLR femelle 3 broches.
  • Sorties : XLR mâle 3 broches.
  • RS485 : entrée/sortie XLRS
  • RS232 : connecteur DEE à 9 broches (femelle)
  • MIDI : Entrée / DIN 5 broches.
  • Alimentation : IEC 3 broches.
• Alimentation : 60VAC - 240VAC.
  • Consommation : < 30 watts.
• Poids : 3,5 kg. Net (4,8 kg. Expédition)
• Taille : 1,75" (1U) x 19" x 11,8" (44 x 482 x 300 mm) hors connecteurs.
• Possibilités :
  • ◆ = Transformateurs disponibles.
  • E/S numériques AES/EBU.
