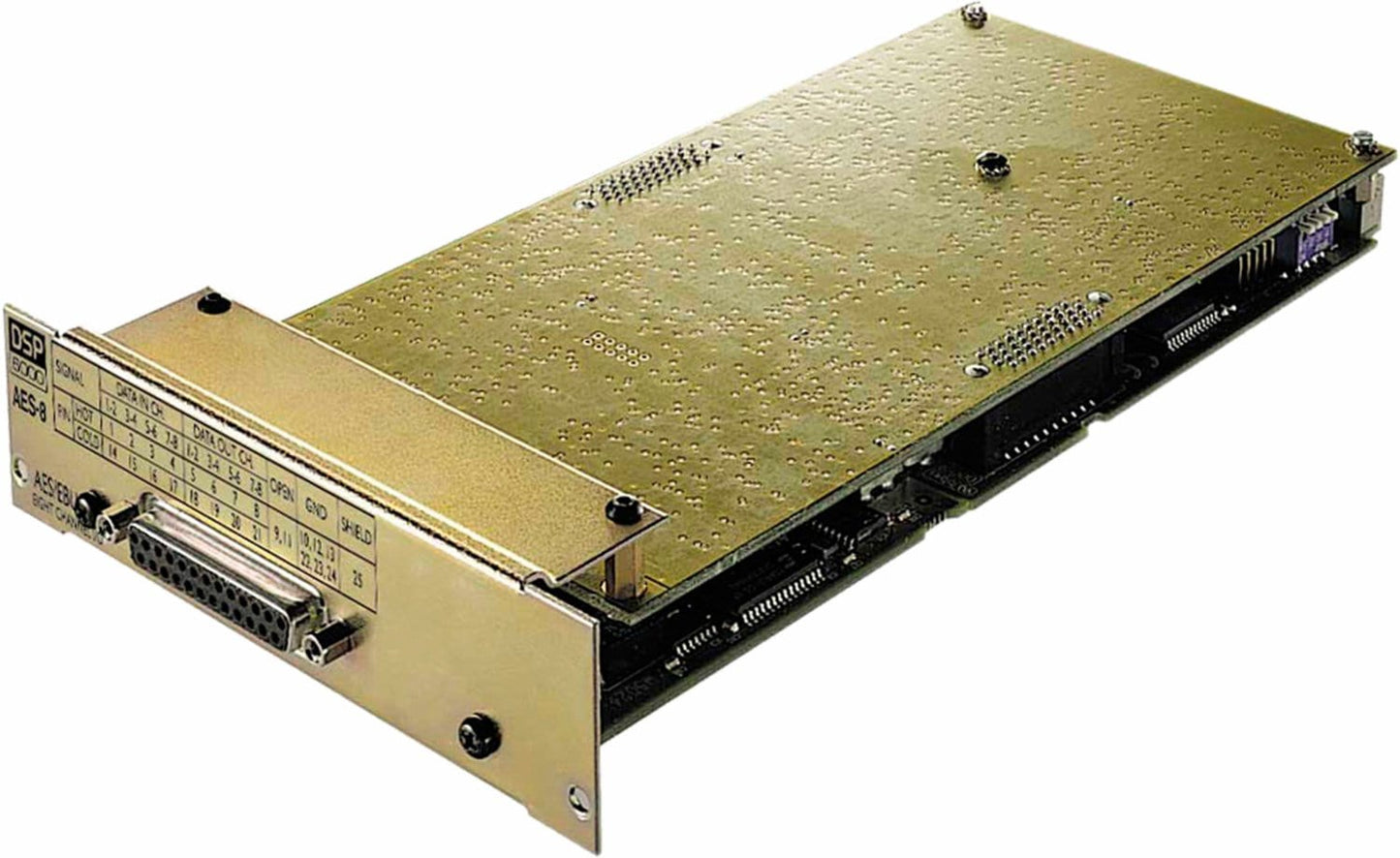

Carte TC Electronic 6000MKIIAES8IO AES-EBU6000MkII

Le System 6000 MKII est né avec 8 canaux AES/EBU et une carte AES/EBU-8 supplémentaire peut être insérée dans le Mainframe. Le connecteur E/S est de type D Sub à 25 broches et ils ont fourni un connecteur serpent D-Sub vers XLR avec la carte.

Caractéristiques:

• Connecteurs : D-SUB, 25 pôles (8 canaux AES/EBU entrée/sortie)
• Format : AES/UER (24 bits)
• Taux d'échantillonnage pris en charge :
  • 96 kHz
  • 88,2 kHz
  • 48 kHz
  • 44,1 kHz
  • 32 kHz
• Gigue d'interface intrinsèque : < 1 ns crête, BW : 700 Hz à 100 kHz
• Phase de sortie numérique : < 3 % de la période d'échantillonnage
• Variation d'entrée avant : glissement d'échantillon +27 % / -73 % de la période d'échantillonnage
• Dithering de sortie : dithering HPF/TPDF 8-24 bits
• Délai de traitement :
  • 0,15 ms + 0,21 ms par moteur à 48 kHz
  • 0,07 ms + 0,1 ms par moteur à 96 kHz
• Réponse en fréquence DIO :
  • DC à 23,9 kHz +/- 0,01 dB à 48 kHz
  • DC à 47,9 kHz +/- 0,01 dB à 96 kHz
