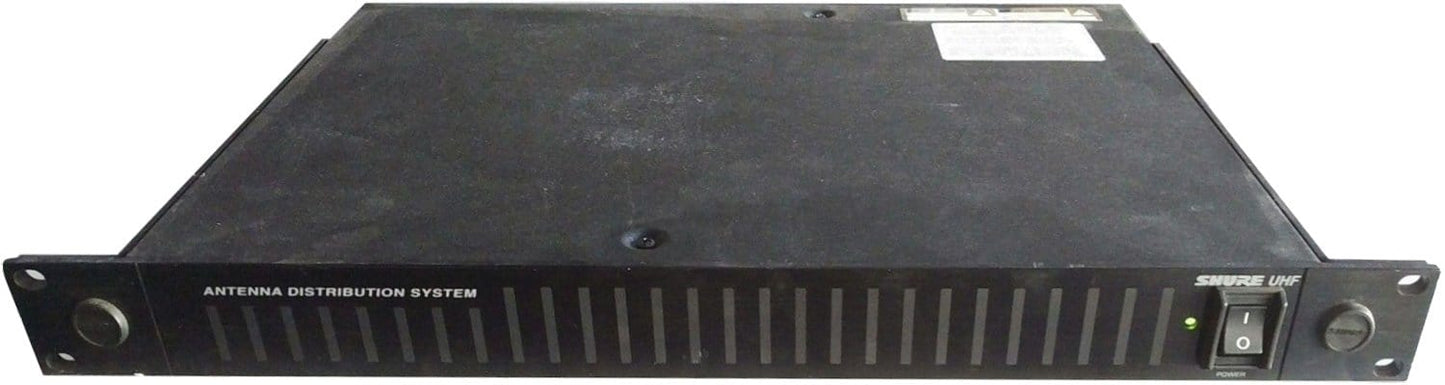

Shure UA840UA Répartiteur d'antenne 840-UA

Le modèle Shure UA840 est un système de distribution d'antenne UHF amplifié conçu pour étendre un système de microphone sans fil en divisant une paire d'antennes en plusieurs récepteurs. Il amplifie également les signaux RF pour compenser la perte d'insertion due à la division de la puissance du signal vers plusieurs ports de sortie. Chaque UA840 permet à jusqu'à quatre récepteurs d'utiliser les mêmes antennes. Un port CASCADE permet les connexions à un cinquième récepteur ou à un deuxième UA840.

Caractéristiques:

• Extensibilité – Le système de distribution d'antenne UHF UA840 est conçu pour les grands systèmes sans fil UHF. Chaque unité permet à jusqu'à quatre récepteurs sans fil d'utiliser les deux mêmes antennes, et les ports en cascade permettent de connecter jusqu'à cinq (5) UA840 supplémentaires, pour un total de 20 récepteurs sans fil UHF.
• Compatibilité - L'UA840 est compatible avec tous les récepteurs de microphones sans fil fonctionnant dans une plage de fréquences compatible (voir Plages de fréquences porteuses UHF dans la section Spécifications).
• Ports CASCADE - Deux ports CASCADE d'antenne de type BNC de 50 Ω permettent une unité UA840 supplémentaire ou un cinquième récepteur sans fil. Un grand système sans fil peut utiliser une seule paire d’antennes.
• Port Power OUTPUT - Jusqu'à cinq (5) récepteurs peuvent être connectés en série via les ports Power OUTPUT à une seule source d'alimentation.
• Faible bruit et distorsion d'intermodulation . L'UA840 maintient des signaux clairs avec une distorsion minimale.
• Compensation de perte d'insertion - Chaque fois qu'un signal est divisé en plusieurs ports de sortie, il y a une perte de force du signal. L'UA840 amplifie les signaux pour compenser, garantissant ainsi un signal fort aux récepteurs.
• Antennes montées à l'avant - L'UA840 est livré avec le matériel permettant de monter les antennes à l'avant, si vous le souhaitez

Caractéristiques

• Gamme de fréquences porteuses UHF :
  • UA840A : 782 à 810 MHz
  • UA840B : 854-862 MHz
  • UA840C : 800 à 830 MHz
  • UA840D : 774-782 MHz
• Niveau de sortie distribué (gain) :
  • 3 dB ± 1,5 dB depuis l'entrée d'antenne (ports de sortie 1 à 4)
  • 0,5 dB ± 1,5 dB depuis l'entrée d'antenne (port Cascade)
• Port d'entrée/sortie VSWR : moins de 1,6 : 1
• Isolation du port de sortie : supérieure à 25 dB
• Point d'interception de troisième ordre (3 OIP) : supérieur à 25 dBm
• Tension de ligne CA d'entrée/sortie : 85 à 120 VAC ou 230 VAC.
• Impédance : 50 Ω
• Plage de températures de fonctionnement : –15 à +50 °C
• Dimensions hors tout : 44,5 mm de haut x 482,6 mm de large x 295,3 mm de profondeur (1 3/4 x 19 x 11 5/8 pouces)
• Poids net : 3,32 kg (7 lb, 5 oz)
• Type de connecteur d'entrée/sortie : type BNC
