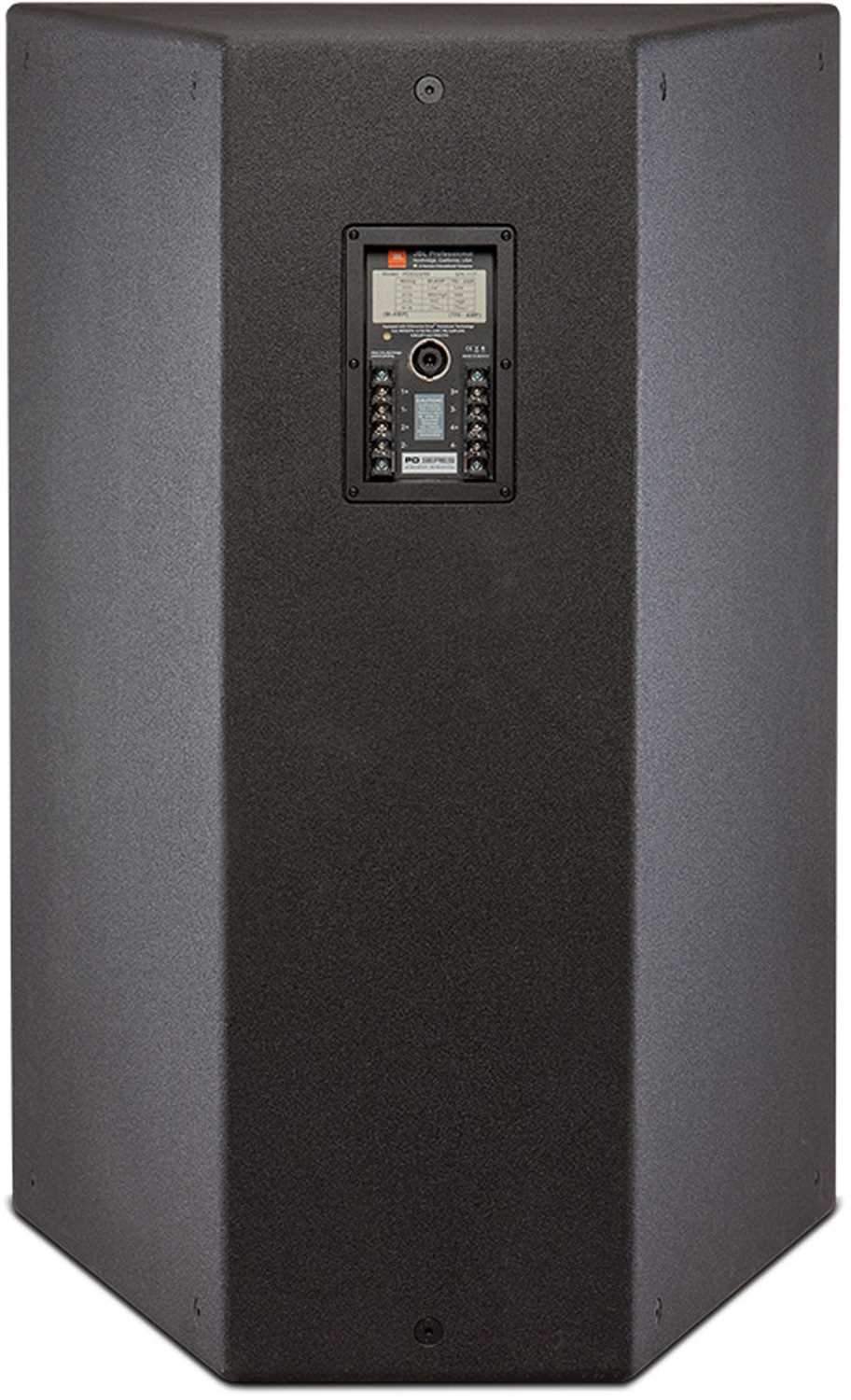

JBL PD6322/43 Haut-parleur à trois voies à haut rendement, gamme complète, 40 x 30 degrés, 12 pouces
Haut-parleurs à trois voies à gamme complète de directivité de précision. Les haut-parleurs à trois voies à gamme complète PD6322 Precision Directivity sont conçus pour les applications nécessitant une sensibilité de sortie élevée avec un excellent contrôle de la directivité. Ils peuvent être utilisés de manière autonome dans des systèmes musicaux ou vocaux exigeants où une extension des basses fréquences jusqu'à 40 Hz est requise.
Caractéristiques:
- Deux transducteurs haute puissance de 300 mm (12 pouces) dans une configuration compacte à fente pour une extension des basses fréquences jusqu'à 40 Hz.
- Le pilote de compression médium à cône CMCD™ haute puissance offre une sensibilité élevée et une capacité SPL continue élevée ainsi qu'une faible distorsion, une bande passante étendue et une cohérence de phase améliorée.
- Le pilote HF en néodyme grand format offre une projection haute fréquence claire et intelligible.
- Les grands guides d'ondes PT™ Progressive Transition™ offrent un contrôle de motif cohérent, une faible distorsion à des niveaux SPL élevés et une réponse en fréquence fluide.
- Les guides d'ondes rotatifs moyennes et hautes fréquences permettent une orientation horizontale ou verticale de l'armoire.
- Réseau de croisement passif mi-haut sophistiqué à pente raide avec modes de croisement tri-ampli/bi-ampli commutables.
Caractéristiques:
- Gamme de fréquences : 41 Hz à 17 kHz (-10 dB)
- Réponse en fréquence : 49 Hz à 15 kHz (± 3 dB)
- Modèle de couverture : 40° x 30°
- Modes de croisement : Tri-amp / Bi-amp (passif mi-haut) commutable
- Crossover passif : 6ème ordre (36 dB/oct) Linkwitz-Riley HP & LP, 1,5 kHz
- Puissance nominale du transducteur (AES) : LF : 1 600 W (6 400 W en crête), 2 heures. 1 200 W (4 800 W en pointe), 100 heures MF : 350 W (1 400 W en pointe), 100 heures HF : 75 W (300 W en pointe), 2 heures
- Puissance nominale du système à long terme (IEC) : LF : 1 200 W (crête de 4 800 W) MF/HF : 300 W (crête de 1 200 W), 100 heures
- SPL maximum : LF : 128 dB SPL (134 dB crête) MF : 137 dB SPL (143 dB crête) HF : 135 dB SPL (141 dB crête) Mode passif : 136 dB SPL (142 dB crête)
- Sensibilité du système (1 W à 1 m) : Mode passif : 111 dB-SPL (section moyenne/haute uniquement)
- Pilote basse fréquence : 2 pilotes 2206H de 300 mm (12 pouces) avec bobine mobile de 100 mm (4 pouces)
- Haut-parleur de fréquence médium : haut-parleur de compression médium à cône CMCD-82H avec haut-parleur de bobine acoustique différentielle Drive® intégré de 200 mm (8 po) de diamètre
- Pilote haute fréquence : 2432H, pilote de compression de sortie de 38 mm (1,5 po) avec bobine mobile de 75 mm (3 po)
- Boîtier : Trapézoïdal avec angles latéraux de 12,5 degrés, contreplaqué de bouleau finlandais à 11 plis de qualité extérieure de 16 mm (0,625 po).
- Fixation de suspension : 20 points (5 en haut, 5 en bas, 4 de chaque côté, 2 à l'arrière), matériel fileté M10 (boulons à œil NON inclus, voir accessoires en option).
- Finition : Finition noire DuraFlex™. Blanc (-WH) disponible sur demande.
- Versions optionnelles résistantes aux intempéries : WRC pour un placement extérieur où le haut-parleur sera à l'abri de l'exposition directe aux éléments. WRX pour une exposition directe ou des environnements extrêmes, tels que les tropiques ou les plages, ou dans les zones avec de l'air salin, une humidité extrêmement élevée ou des changements rapides de température.
- Grille : Acier perforé de calibre 14 enduit de poudre, trempé dans du phosphate de zinc, support en mousse (support en tissu de grille sur les unités blanches)
- Connecteurs d'entrée : Neutrik Speakon® NL8, plus bornes à bande couverte conformes aux normes CE. Les bornes à barrière acceptent des fils jusqu'à 5,2 mm² (10 AWG) ou des cosses plates d'une largeur maximale de 9 mm (0,375 po). Parlez en parallèle avec la bande de barrière pour passer en boucle.
- Spécifications environnementales : Mil-Std 810 ; IP-x3 selon IEC529
- Dimensions (H x L x P en orientation verticale) : 991 x 673 x 897 mm (39,0 x 26,5 x 35,3 pouces)
- Poids net : 87,3 kg (192 livres)
- Accessoires en option : 229-00009-01 kit de trois boulons à œil en acier forgé à épaulement M10 x 35 mm
