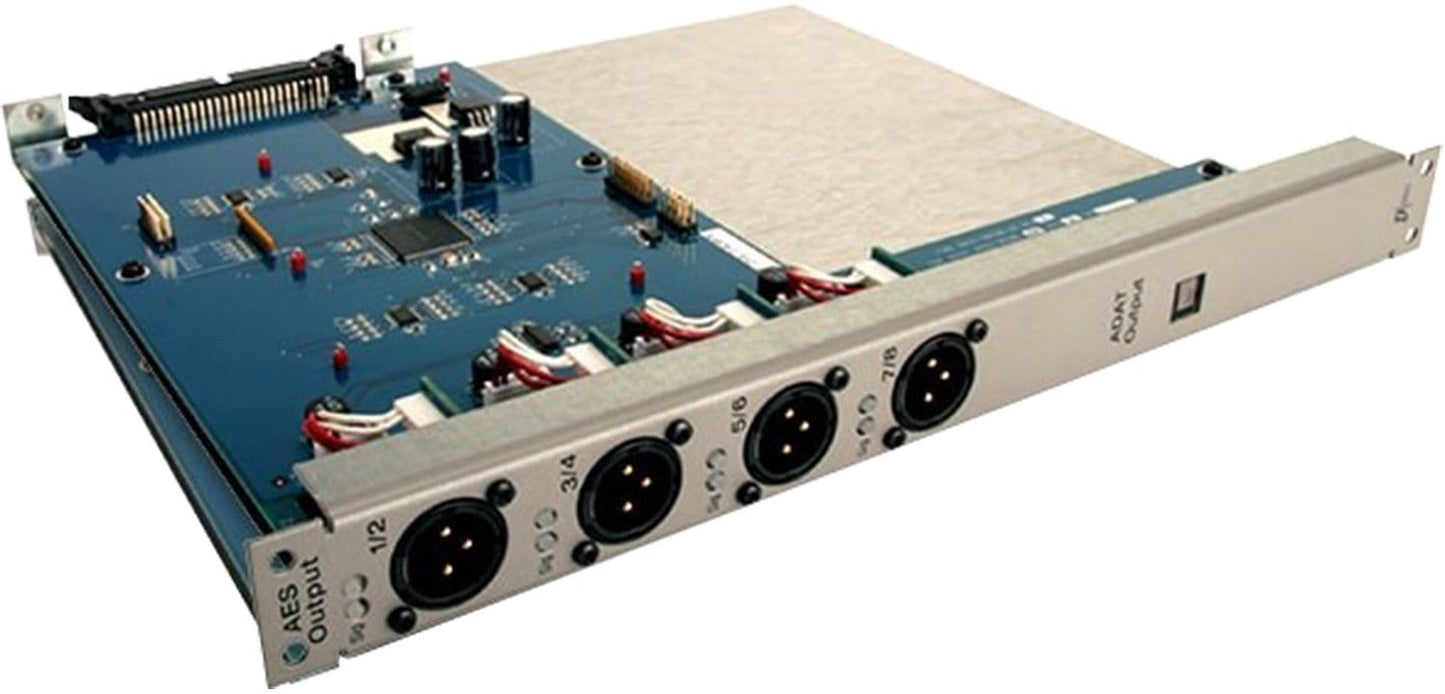

Carte de sortie Digidesign DSO pour D-Show

La carte DSO (Digital Stage Output) fournit huit canaux de sorties numériques à votre système VENUE. Les huit sorties numériques sont disponibles via quatre connecteurs XLR AES/EBU à deux canaux ainsi qu'une interface optique ADAT, fournissant une sortie simultanée vers les deux types de connecteurs. La carte DSO est installée dans le VENUE Stage Rack. Jusqu'à six cartes DSO peuvent être installées dans un Stage Rack, fournissant un total de 48 canaux de sorties numériques. Pour les instructions d'installation de la carte DSO, reportez-vous au Chapitre 2, « Installation des cartes en option ».

Caractéristiques:

• Huit canaux de sorties numériques via quatre canaux à deux canaux Connecteurs AES/EBU XLR3 mâles
• Huit canaux de sorties numériques optiques ADAT via un Connecteur ADAT TOSLINK
• Sortie simultanée vers les sorties AES/EBU et Sortie optique ADAT
• Mise en sourdine automatique pour la protection du système
• LED de signal et de sourdine pour chaque paire de canaux AES/EBU

Caractéristiques:

• Sorties numériques AES
  • Connecteur (x4) : XLR3-M
  • Format : AES 3 (AES/UER)
  • Longueur du mot : 24 bits
  • Impédance : 110 ohms
  • Niveau : ~3,6 Vpp maximum (c'est-à-dire +/- 1,8 V)
  • Fréquence d'échantillonnage : 48 kHz (pas de conversion de fréquence d'échantillonnage)
  • Informations sur l'état de la chaîne : Pro Audio 48k, sans accentuation
  • Tramage : non
• Sorties numériques ADAT
  • Connecteur : TOSLINK Optique
  • Format : ADAT, 8 canaux
  • Longueur du mot : 24 bits
  • Fréquence d'échantillonnage : 48 kHz (pas de conversion de fréquence d'échantillonnage)
  • Tramage : non
  • LED de signal : (paires AES 1/2 – 7/8)
  • Rouge : mise en sourdine du matériel (automatiquement lors de la mise sous tension et hors tension, ou via l'action Mute All Stage Output)
  • Vert : signal présent
