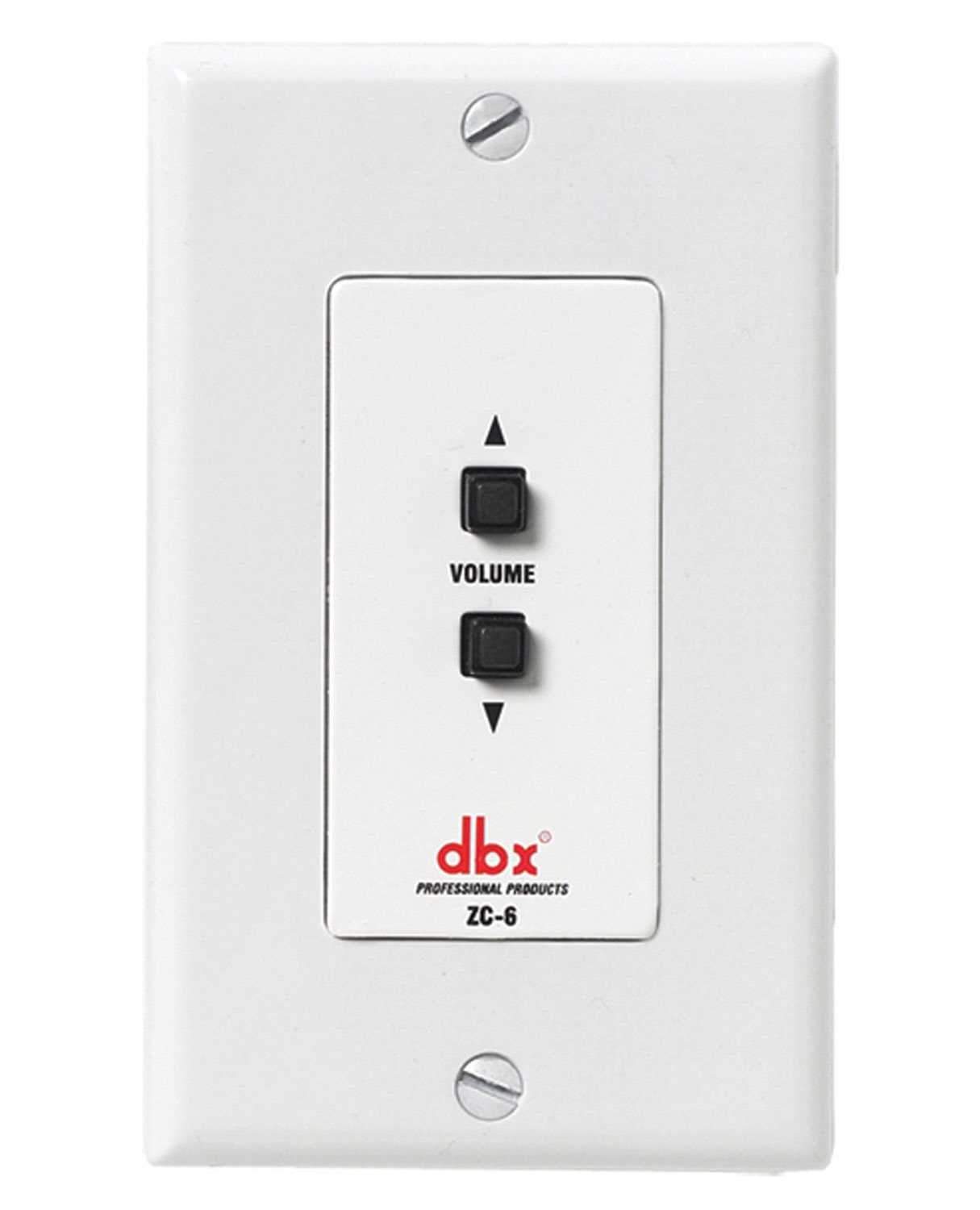

Contrôleur à bouton-poussoir haut/bas dbx ZC6
Les contrôleurs de zone offrent une utilité étendue aux familles DriveRack et ZonePRO. Les neuf contrôleurs de zone utilisent une tension CC analogique pour fournir un contrôle logique allant de la sélection de la source de zone, du volume et de l'inhibition, à la sélection de programme ou de scène et à l'inhibition de sécurité incendie. Câblés avec un câble CAT5 facilement disponible et abordable avec des connecteurs RJ-45 universellement acceptés à des distances allant jusqu'à 1 000 pieds, les contrôleurs de zone ZC offrent des solutions simples mais élégantes à l'entrepreneur.
Le ZC-6 est un contrôle de volume programmable pour les appareils ZonePRO.
SPÉCIFICATIONS DES ARCHITECTES ET DES INGÉNIEURS :L'appareil à distance doit fournir un contrôle du volume haut/bas par bouton-poussoir programmable par ordinateur pour les appareils dbx ZonePRO. L'appareil distant devra disposer de commutateurs DIP permettant l'identification avec connexion à l'appareil de traitement via un câble CAT 5 sur connecteurs RJ-45. L'appareil doit être une télécommande dbx ZC-6.
AUTRES SPÉCIFICATIONS :- Connecteurs : (2) RJ-45
- Câblage en série : la longueur maximale du câble varie en fonction du nombre de contrôleurs de zone. Par exemple, contrôleurs à trois zones : 600 pieds. Contrôleurs à six zones : 300 pieds.
- Câblage parallèle utilisant ZC-BOB : jusqu'à six contrôleurs de zone : 1 000 pi.
- Câble de câblage parallèle : CAT5 ou CAT5E avec DCR nominal de 28,6 Ohm/M (Ohm/1 000 pieds) et classé VW-1 ou supérieur.
- Certifications des agences de sécurité : UL 60065, CEI 60065, EN 55013, E60065
