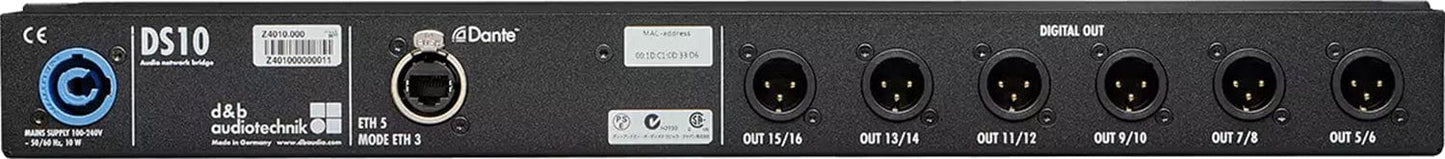

Pont réseau audio D&B Audiotechnik DS10

Le pont réseau DS10 Audio assure l'interface entre les réseaux Dante et les signaux audio numériques AES3, tout en assurant également la distribution des données de contrôle Ethernet. Placé dans la chaîne de signal devant les amplificateurs, cet appareil 1 RU étend l'approche du système d&b dans les environnements mobiles et d'installation. Chaque unité peut fournir jusqu'à seize canaux réseau Dante via des sorties de signal numérique AES3. Les flux de canaux AES3 du DS10 transportent des métadonnées avec des étiquettes de canal Dante et des informations de câblage vers les amplificateurs d&b à quatre canaux. De plus, quatre canaux d'entrée AES3 permettent d'accéder au réseau audio Dante pour des applications telles qu'un cambriolage depuis une console Front of House.

Caractéristiques:

• 16 canaux de sortie numérique AES3
• 4 canaux d'entrée numérique AES3
• Switch réseau 5 ports intégré

Caractéristiques:

• Contrôles et indicateurs :
  • BYPASS/RÉSEAU : interrupteur à bascule
  • ABONNE (abonnement RX) : indicateur LED vert
  • ERREUR DE SYNCHRONISATION : indicateur LED rouge
  • Modes de port de commutation/perte audio : indicateurs LED
• Entrées numériques :
  • ENTRÉE NUMÉRIQUE : XLR femelle 3 broches AES3
  • Échantillonnage : 32 - 192 kHz
  • Synchronisation : Convertisseur de fréquence d'échantillonnage (SRC)
• Sorties numériques :
  • SORTIE NUMÉRIQUE : XLR mâle 3 broches AES3
  • Échantillonnage : 48 / 96 kHz
  • Synchronisation : réseau Dante
• Réseau:
• Connecteurs :
• etherCON®
• commutateur Ethernet 5 ports intégré
• 100/1000 Mbits
• Des conditions de fonctionnement:
  • Humidité (rel.), moyenne à long terme : 70 %
  • Température de stockage : –20 °C ... 70 °C / –4 °F ... 158 °F
  • Plage de température : 0 °C ... 40 °C / 32 °F ... 104 °F
• Source de courant:
  • Connecteur secteur : powerCON®
  • Protection contre les surtensions : jusqu'à 400 VAC
  • Tension secteur nominale : 100 - 240 V, 50 - 60 Hz
• Dimensions/poids :
  • Dimensions (H x L x P) : 1 RU x 19" x 232 mm
  • Poids : 3,75 kg / 8,26 livres
