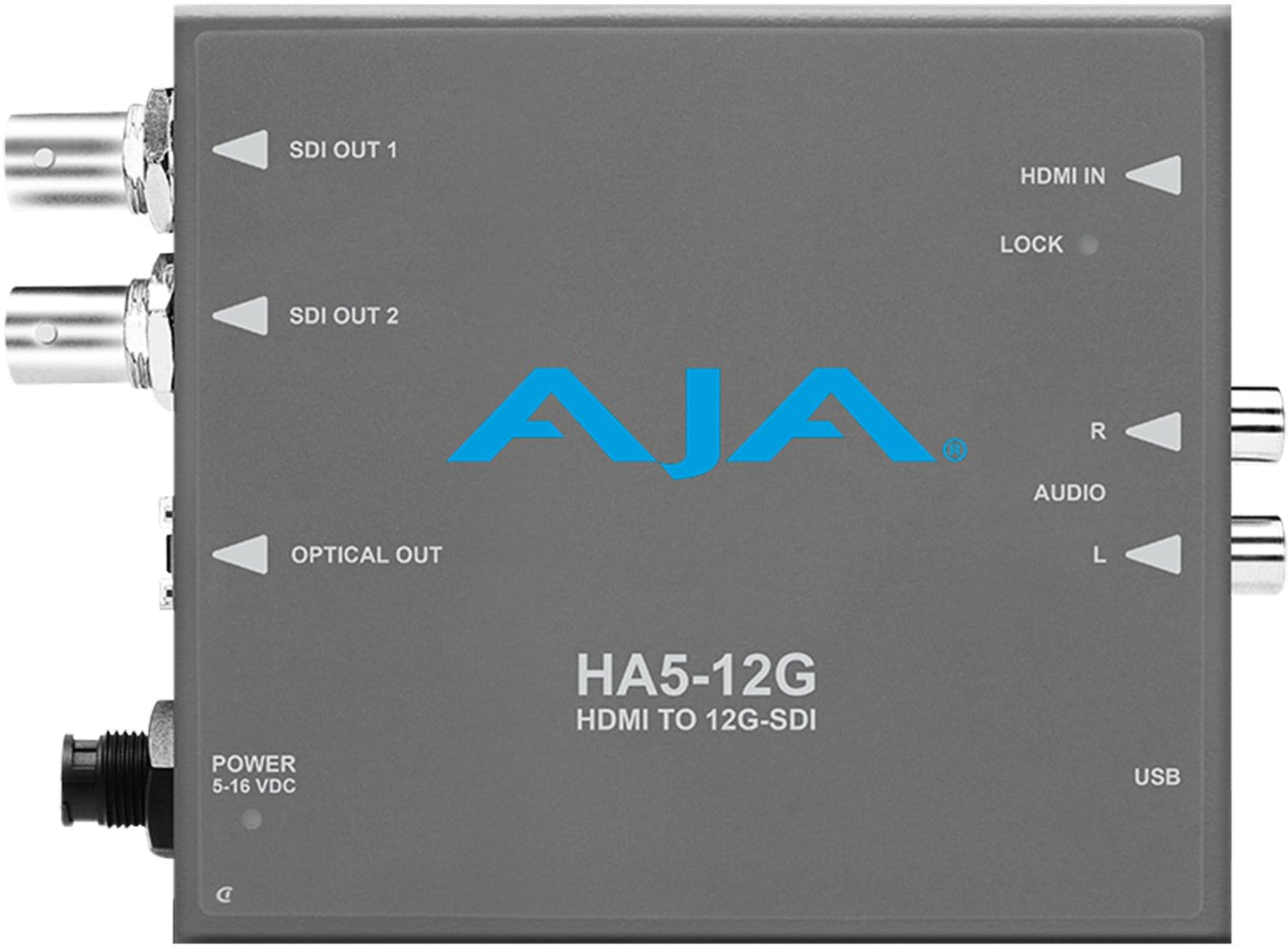

AJA HA512G Convertisseur HDMI vers 12G-SDI

Le HA5-12G d'AJA convertit une entrée HDMI 2.0 en 12G-SDI pour des sorties à liaison unique 4K/UltraHD. Le HA5-12G comprend deux sorties d'amplificateur de distribution 12G-SDI avec 8 ou 2 canaux d'audio intégré provenant d'une source HDMI ou d'une entrée audio analogique (RCA) à deux canaux. Le HA5-12G prend également en charge l'émulation EDID (Extended Display Identification Data), qui garantit que la source connectée fournit en permanence des formats vidéo préférés personnalisés en sortie. Les modèles équipés de SFP fibre HA5-12G-T et HA5-12G-T-ST sont des émetteurs monocanal capables d'étendre les signaux HDMI 4K/UltraHD sur de longues distances, jusqu'à 10 km sur une seule liaison fibre LC ou ST respectivement. Ces modèles sont livrés avec des SFP installés et incluent toutes les fonctionnalités du HA5-12G, avec l'avantage supplémentaire d'étendre davantage les signaux audio et vidéo.

Caractéristiques:

• Convertissez HDMI 2.0b en 4K/UltraHD 60 ips en 12G-SDI avec une deuxième sortie miroir
• Prend en charge une entrée jusqu'à 60p à 4:4:4/4:2:2/4:2:0
• Émulation EDID
• Mappage de source 4K/UltraHD à deux échantillons entrelacés (2SI)
• Analyse les données HDR Infoframe entrant via HDMI conformément à HDMI v2.0b/CTA-861-G
• Conversion de fréquence d'images simple (FRC) 60 ips à 59,94 ips et 59,94 ips à 60 ips
• L'audio intégré peut être sélectionné parmi les entrées audio HDMI ou analogiques
• Passage audio intégré de l'audio compressé E-AC-3 (Dolby Digital Plus), y compris le son immersif DD+ Atmos (alias DD+ JOC)
• Configuration via le port USB et le logiciel AJA Mini-Config fourni sur PC/Mac
• Utilise une alimentation de 5 à 16 V CC (alimentation universelle DWP-U-R1 incluse)

Caractéristiques:

• Formats d'entrée vidéo
  • (4K) 4096 x 2160p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
  • (UltraHD) 3840 x 2160p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
  • (2K) 2048 x 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
  • (HD) 1920 x 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
  • (HD) 1920 x 1080i 50, 59,94, 60
  • (HD) 1280 x 720p 50, 59,94, 60
  • (SD) 720 x 576p 50
  • (SD) 720 x 576i 50
  • (SD) 720 x 480p 59,94
  • (SD) 720 x 480i 59,94
  • RVB et YCbCr, 4:4:4/4:2:2, 8/10/12 bits
• Entrée vidéo numérique : 1x connecteur HDMI Type A, HDMI v2.0b
• Formats de sortie vidéo
  • 1x 12 Go SDI
    • (4K) 4096 x 2160p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
    • (4K) 4096 x 2160PsF 23,98, 24, 25, 29,97, 30
    • (UltraHD) 3840 x 2160p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
    • (Ultra HD) 3840 x 2160PsF 23,98, 24, 25, 29,97, 30
  • 1x 6 Go SDI
    • (4K) 4096 x 2160p 23,98, 24, 25, 29,97, 30
    • (4K) 4096 x 2160PsF 23,98, 24, 25, 29,97, 30
    • (UltraHD) 3840 x 2160p 23,98, 24, 25, 29,97, 30
    • (Ultra HD) 3840 x 2160PsF 23,98, 24, 25, 29,97, 30
  • 1x 3 Go SDI (niveau A ou B-Dual Link)
    • (2K) 2048 x 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
    • (2K) 2048 x 1080PsF 23,98, 24, 25, 29,97, 30
    • (HD) 1920 x 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
    • (HD) 1920 x 1080PsF 23,98, 24, 25, 29,97, 30
    • (HD) 1920 x 1080i 50, 59,94, 60
    • (HD) 1280 x 720p* 50, 59,94, 60
  • 1x 1,5 Go SDI
    • (2K) 2048 x 1080p 23,98, 24, 25, 29,97, 30
    • (2K) 2048 x 1080PsF 23,98, 24, 25, 29,97, 30
    • (HD) 1920 x 1080p 23,98, 24, 25, 29,97, 30
    • (HD) 1920 x 1080PsF 23,98, 24, 25, 29,97, 30
    • (HD) 1920 x 1080i 50, 59,94, 60
    • (HD) 1280 x 720p 50, 59,94, 60
  • 1x 270 Mo SDI
    • (SD) 625i 50
    • (SD) 525i 59,94
  • RVB et YCbCr, 4:4:4/4:2:2/, 8/10/12 bits (en fonction de la trame et de la fréquence d'images, veuillez consulter les formats vidéo HA5-12G dans les documents et le manuel)
• Sortie vidéo numérique
  • 1x BNC 12G-SDI, SMPTE 259/292/424/2081/2082
    • Liaison unique SD/HD/2K/UltraHD/4K
• Sortie vidéo numérique - supplémentaire pour HA5-12G-T uniquement
  • 1 connecteur fibre LC 12G-SDI, SMPTE 297/259/292/424/2081/2082
    • Longueur d'onde nominale : Tx 1 260 nm (min), 1 310 nm (type), 1 360 nm (max)
    • Puissance optique : -5 dBm (min), 0,5 dBm (max)
    • Taux d'extinction : 5,4 dB (min)
• Sortie vidéo numérique - supplémentaire pour HA5-12G-T-ST uniquement
  • 1 connecteur fibre ST 12G-SDI, SMPTE 297/259/292/424/2081/2082
    • Longueur d'onde nominale : Tx 1 260 nm (min), 1 360 nm (typ), 1 360 nm (max)
    • Puissance optique : -5 dBm (min), 2 dBm (max)
    • Taux d'extinction : 3,4 dB (min)
• Égalisation de câble (coaxial Belden 1694A)
  • 12 Gbit/s, 65 min
  • 6 Gbit/s, 125 m
  • 3 Gbit/s, 190 m
  • 1,5 Gbit/s, 200 m
  • 270 Mbit/s, 405 m
• Entrée audio numérique : audio HDMI intégré, 24 bits, 8 canaux
• Entrée audio analogique : 2 connecteurs de style RCA, 2 canaux -10 dBu (nominal)
• Sortie audio numérique : audio intégré SDI, 24 bits, 8 canaux
• Interface utilisateur : port USB utilisé avec le câble fourni et le logiciel Mini-Config pour configurer et afficher l'état de l'appareil via Mac ou Windows
• Taille (lxpxh) : 4,6" x 4,02" x 0,9" (116,84 x 102,11 x 22,86 mm)
• Poids : 0,5 livre. (0,3 kg)
• Pouvoir
  • 5-16VDC régulé, 11 watts, alimentation requise incluse à l'achat
  • Adaptateur secteur : 100-240 VCA, 50/60 Hz, entrée universelle
• Environnement
  • Température de fonctionnement sûre : 0 à 40 C (32 à 104 F)
  • Température de stockage sûre (hors tension) : -40 à 60 C (-40 à 140 F)
  • Humidité relative de fonctionnement : 10 à 90 % sans condensation
  • Altitude de fonctionnement : <3 000 mètres (<10 000 pieds)
