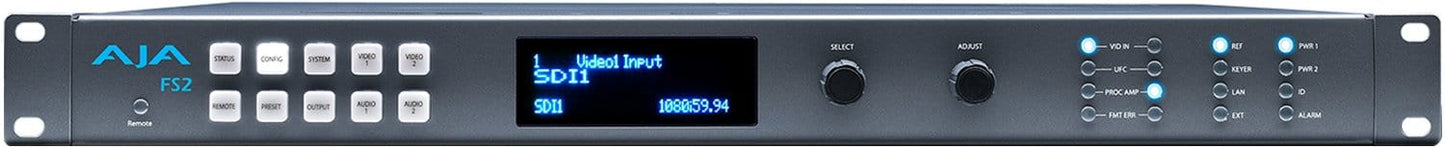

Processeur audio vers vidéo AJA FS2
Grâce à la conversion double canal et à la synchronisation des images dans un espace réduit de 1RU, FS2 peut effectuer le travail de deux appareils distincts ou combiner les deux processeurs pour une flexibilité maximale.
Caractéristiques:
- Synchroniseur d'images HD/SD à 2 canaux et convertisseur de format
- 2x entrées 3G-SDI
- 2x entrées fibre 3G-SDI (en option)
- Composant HD YPbPr, entrée SMPTE-274 (3x BNC)
- E/S HDMI
- 2x sorties 3G-SDI
- 2x sorties fibre 3G-SDI (en option)
- Composant HD YPbPr, sortie SMPTE-274 (3x BNC)
- Conversion ascendante, descendante, croisée
- Audio intégré SMPTE-272/299 SDI 16 canaux, 24 bits, fréquence d'échantillonnage de 48 kHz, E/S synchrones
- 16 canaux, audio AES/EBU 24 bits, fréquence d'échantillonnage de 48 kHz, synchrone ou non, conversion de fréquence d'échantillonnage interne (8x XLR via un câble épanoui à 25 broches)
- Commandes du panneau avant
- Interface utilisateur Web facile à utiliser, à configurer et à contrôler à partir des navigateurs Web standard
Caractéristiques:
- Formats vidéo
- (2K) 2048 x 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
- (HD) 1920 x 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
- (HD) 1920 x 1080PsF 23,98, 24, 25, 29,97, 30
- (HD) 1920 x 1080i 25, 29,97, 30
- (HD) 1280 x 720p 50, 59,94, 60
- (SD) 625i 50
- (SD) 525i 59,94
- Entrée vidéo numérique
- Double 3G-SDI, SMPTE-259/292/424, 8 ou 10 bits
- Double fibre 3G-SDI, SMPTE-297, 8 ou 10 bits (en option)
- Module de connecteur LC double canal
- Module de connecteur LC monocanal
- Module de connecteur SC monocanal
- Single Link 4:2:2 (1x BNC chacun)
- HDMI v1.3 30 bits/pixel, RVB ou YUV, 2,25 Gbit/s, SD, HD, 1080p 50/6060
- Entrée vidéo analogique
- Composant HD YPbPr, SMPTE-274 (3x BNC)
- A/D 12 bits, suréchantillonnage 2x
- Composant SD (3x BNC)
- SMPTE/EBU N10, gamme Betacam 525, Betacam 525J
- A/D 12 bits, suréchantillonnage 4 x
- Réponse en fréquence Y de +/- 0,25 dB à 5,5 MHz
- Réponse en fréquence C de +/- 0,25 dB à 2,5 MHz
- Réponse impulsionnelle 0,5 % 2T
- Inéquité du délai Y/C <2 ns
- Composite SD
- A/D 12 bits, suréchantillonnage 4x
- Sortie vidéo numérique
- Double SD/HD/3G SDI, SMPTE-259/292/424, 8 ou 10 bits
- Double fibre 3G-SDI, SMPTE-297, 8 ou 10 bits (en option)
- Modules de connecteur LC double canal
- Module de connecteur LC monocanal
- Module de connecteur SC monocanal
- Single Link 4:2:2 (1x BNC chacun)
- HDMI v1.3 30 bits/pixel, RVB ou YUV, 2,25 Gbit/s, SD, HD, 1080p 50/60
- Sortie vidéo analogique
- Composant HD YPbPr, SMPTE-274 (3x BNC)
- D/A 12 bits, suréchantillonnage 2x
- Composant SD (3x BNC)
- SMPTE/EBU N10, gamme Betacam 525, Betacam 525J
- D/A 12 bits, suréchantillonnage 4x
- Réponse en fréquence Y de +/- 0,25 dB à 5,5 MHz
- Réponse en fréquence C de +/- 0,25 dB à 2,5 MHz
- Réponse impulsionnelle 0,5 % 2T
- Inéquité du délai Y/C <2 ns
- Composite SD
- D/A 12 bits, suréchantillonnage 4x
- Entrée audio numérique
- Audio intégré SMPTE-272/299 SDI 16 canaux, 24 bits, fréquence d'échantillonnage de 48 kHz, synchrone
- 16 canaux, audio AES/EBU 24 bits, fréquence d'échantillonnage de 48 kHz, synchrone ou non, conversion de fréquence d'échantillonnage interne (8x XLR via un câble épanoui à 25 broches)
- Entrée audio analogique
- 8 canaux, audio analogique A/D 24 bits, fréquence d'échantillonnage de 48 kHz, symétrique (8x XLR via câble épanoui 25 broches)
- +12 dBu, +15 dBu, +18 dBu, +24 dBu (numérique pleine échelle)
- +/- 0,2 dB Réponse en fréquence de 20 à 20 kHz
- Sortie audio numérique
- Audio intégré SMPTE-272/299 SDI 16 canaux, 24 bits, fréquence d'échantillonnage de 48 kHz, synchrone
- 16 canaux, audio AES/EBU 24 bits, fréquence d'échantillonnage de 48 kHz, synchrone ou non, conversion de fréquence d'échantillonnage interne (8x XLR via un câble épanoui à 25 broches)
- Sortie audio analogique
- 8 canaux, audio analogique A/D 24 bits, fréquence d'échantillonnage de 48 kHz, symétrique (8x XLR via câble épanoui 25 broches)
- +12 dBu, +15 dBu, +18 dBu, +24 dBu (numérique pleine échelle)
- +/- 0,2 dB Réponse en fréquence de 20 à 20 kHz
- Conversion ascendante
- Matériel : 10 bits
- Anamorphique : plein écran
- Pillarbox 4:3 : donne une image 4:3 au centre de l'écran avec des barres latérales noires
- Zoom 14:9 : donne une image 4:3 légèrement zoomée pour remplir une image 14:9 avec des barres latérales noires
- Zoom Letterbox : l'image est agrandie pour remplir le plein écran
- Zoom large : résulte en une combinaison de zoom et d'étirement horizontal pour remplir un écran 16:9 ; ce paramètre peut introduire un petit changement de rapport d'aspect
- Conversion vers le bas
- Matériel : 10 bits
- Anamorphique : plein écran
- Boîte aux lettres : l'image est réduite avec du noir en haut et en bas ajouté à la zone d'image avec le rapport hauteur/largeur préservé
- Recadrer : l'image est recadrée pour s'adapter à la nouvelle taille d'écran
- Conversion croisée
- Matériel 10 bits
- 1080i à 720p
- 720p à 1080i
- 720p à 1080PsF
- Conversion du rapport d'aspect SD en SD
- Boîte aux lettres : cela transforme le matériel anamorphique SD en une image boîte aux lettres
- Recadrage H : produira un effet étiré horizontalement sur l'image ; transforme la SD anamorphique en plein format
- SD Pillarbox : produira une image au centre de l'écran avec des bordures noires sur les côtés gauche et droit et une image anamorphisée au centre
- V Crop : transformera le matériel de la boîte aux lettres SD en une image anamorphique
- Code temporel : SDI RP188 via SDI BNC
- Entrée de référence
- Externe, 2x BNC
- En boucle, sans fin
- Blackburst ou synchronisation à trois niveaux
- Interface réseau
- Ethernet 10/100 (RJ-45)
- Serveur Web intégré pour le contrôle à distance
- Protocole VTECS™ pour panneau de commande à distance
- Interface utilisateur : affichage alphanumérique, avec boutons/boutons dédiés
- Contrôle de la machine : entrée/sortie GPI, connecteur D à 15 broches
- Taille (lxpxh) : 17,25" x 14,5" x 1,75" 1RU (438,15 x 368,3 x 44,45 mm)
- Poids : 7,9 livres (3,6 kg)
- Alimentation : 100-240 VCA 50/60 Hz, (alimentations doubles et redondantes), 55 W typique ; 80W maximum.
- Environnement
- Température de fonctionnement sûre : 0 à 40 C (32 à 104 F)
- Température de stockage sûre (hors tension) : -40 à 60 C (-40 à 140 F)
- Humidité relative de fonctionnement : 10 à 90 % sans condensation
- Altitude de fonctionnement : <3 000 mètres (<10 000 pieds)
- Formats vidéo
- (2K) 2048 x 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
- (HD) 1920 x 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
- (HD) 1920 x 1080PsF 23,98, 24, 25, 29,97, 30
- (HD) 1920 x 1080i 25, 29,97, 30
- (HD) 1280 x 720p 50, 59,94, 60
- (SD) 625i 50
- (SD) 525i 59,94
- Entrée vidéo numérique
- Double 3G-SDI, SMPTE-259/292/424, 8 ou 10 bits
- Double fibre 3G-SDI, SMPTE-297, 8 ou 10 bits (en option)
- Module de connecteur LC double canal
- Module de connecteur LC monocanal
- Module de connecteur SC monocanal
- Single Link 4:2:2 (1x BNC chacun)
- HDMI v1.3 30 bits/pixel, RVB ou YUV, 2,25 Gbit/s, SD, HD, 1080p 50/6060
- Entrée vidéo analogique
- Composant HD YPbPr, SMPTE-274 (3x BNC)
- A/D 12 bits, suréchantillonnage 2x
- Composant SD (3x BNC)
- SMPTE/EBU N10, gamme Betacam 525, Betacam 525J
- A/D 12 bits, suréchantillonnage 4 x
- Réponse en fréquence Y de +/- 0,25 dB à 5,5 MHz
- Réponse en fréquence C de +/- 0,25 dB à 2,5 MHz
- Réponse impulsionnelle 0,5 % 2T
- Inéquité du délai Y/C <2 ns
- Composite SD
- A/D 12 bits, suréchantillonnage 4x
- Sortie vidéo numérique
- Double SD/HD/3G SDI, SMPTE-259/292/424, 8 ou 10 bits
- Double fibre 3G-SDI, SMPTE-297, 8 ou 10 bits (en option)
- Modules de connecteur LC double canal
- Module de connecteur LC monocanal
- Module de connecteur SC monocanal
- Single Link 4:2:2 (1x BNC chacun)
- HDMI v1.3 30 bits/pixel, RVB ou YUV, 2,25 Gbit/s, SD, HD, 1080p 50/60
- Sortie vidéo analogique
- Composant HD YPbPr, SMPTE-274 (3x BNC)
- D/A 12 bits, suréchantillonnage 2x
- Composant SD (3x BNC)
- SMPTE/EBU N10, gamme Betacam 525, Betacam 525J
- D/A 12 bits, suréchantillonnage 4x
- Réponse en fréquence Y de +/- 0,25 dB à 5,5 MHz
- Réponse en fréquence C de +/- 0,25 dB à 2,5 MHz
- Réponse impulsionnelle 0,5 % 2T
- Inéquité du délai Y/C <2 ns
- Composite SD
- D/A 12 bits, suréchantillonnage 4x
- Entrée audio numérique
- Audio intégré SMPTE-272/299 SDI 16 canaux, 24 bits, fréquence d'échantillonnage de 48 kHz, synchrone
- 16 canaux, audio AES/EBU 24 bits, fréquence d'échantillonnage de 48 kHz, synchrone ou non, conversion de fréquence d'échantillonnage interne (8x XLR via un câble épanoui à 25 broches)
- Entrée audio analogique
- 8 canaux, audio analogique A/D 24 bits, fréquence d'échantillonnage de 48 kHz, symétrique (8x XLR via câble épanoui 25 broches)
- +12 dBu, +15 dBu, +18 dBu, +24 dBu (numérique pleine échelle)
- +/- 0,2 dB Réponse en fréquence de 20 à 20 kHz
- Sortie audio numérique
- Audio intégré SMPTE-272/299 SDI 16 canaux, 24 bits, fréquence d'échantillonnage de 48 kHz, synchrone
- 16 canaux, audio AES/EBU 24 bits, fréquence d'échantillonnage de 48 kHz, synchrone ou non, conversion de fréquence d'échantillonnage interne (8x XLR via un câble épanoui à 25 broches)
- Sortie audio analogique
- 8 canaux, audio analogique A/D 24 bits, fréquence d'échantillonnage de 48 kHz, symétrique (8x XLR via câble épanoui 25 broches)
- +12 dBu, +15 dBu, +18 dBu, +24 dBu (numérique pleine échelle)
- +/- 0,2 dB Réponse en fréquence de 20 à 20 kHz
- Conversion ascendante
- Matériel : 10 bits
- Anamorphique : plein écran
- Pillarbox 4:3 : donne une image 4:3 au centre de l'écran avec des barres latérales noires
- Zoom 14:9 : donne une image 4:3 légèrement zoomée pour remplir une image 14:9 avec des barres latérales noires
- Zoom Letterbox : l'image est agrandie pour remplir le plein écran
- Zoom large : résulte en une combinaison de zoom et d'étirement horizontal pour remplir un écran 16:9 ; ce paramètre peut introduire un petit changement de rapport d'aspect
- Conversion vers le bas
- Matériel : 10 bits
- Anamorphique : plein écran
- Boîte aux lettres : l'image est réduite avec du noir en haut et en bas ajouté à la zone d'image avec le rapport hauteur/largeur préservé
- Recadrer : l'image est recadrée pour s'adapter à la nouvelle taille d'écran
- Conversion croisée
- Matériel 10 bits
- 1080i à 720p
- 720p à 1080i
- 720p à 1080PsF
- Conversion du rapport d'aspect SD en SD
- Boîte aux lettres : cela transforme le matériel anamorphique SD en une image boîte aux lettres
- Recadrage H : produira un effet étiré horizontalement sur l'image ; transforme la SD anamorphique en plein format
- SD Pillarbox : produira une image au centre de l'écran avec des bordures noires sur les côtés gauche et droit et une image anamorphisée au centre
- V Crop : transformera le matériel de la boîte aux lettres SD en une image anamorphique
- Code temporel : SDI RP188 via SDI BNC
- Entrée de référence
- Externe, 2x BNC
- En boucle, sans fin
- Blackburst ou synchronisation à trois niveaux
- Interface réseau
- Ethernet 10/100 (RJ-45)
- Serveur Web intégré pour le contrôle à distance
- Protocole VTECS™ pour panneau de commande à distance
- Interface utilisateur : affichage alphanumérique, avec boutons/boutons dédiés
- Contrôle de la machine : entrée/sortie GPI, connecteur D à 15 broches
- Taille (lxpxh) : 17,25" x 14,5" x 1,75" 1RU (438,15 x 368,3 x 44,45 mm)
- Poids : 7,9 livres (3,6 kg)
- Alimentation : 100-240 VCA 50/60 Hz, (alimentations doubles et redondantes), 55 W typique ; 80W maximum.
- Environnement
- Température de fonctionnement sûre : 0 à 40 C (32 à 104 F)
- Température de stockage sûre (hors tension) : -40 à 60 C (-40 à 140 F)
- Humidité relative de fonctionnement : 10 à 90 % sans condensation
- Altitude de fonctionnement : <3 000 mètres (<10 000 pieds)
